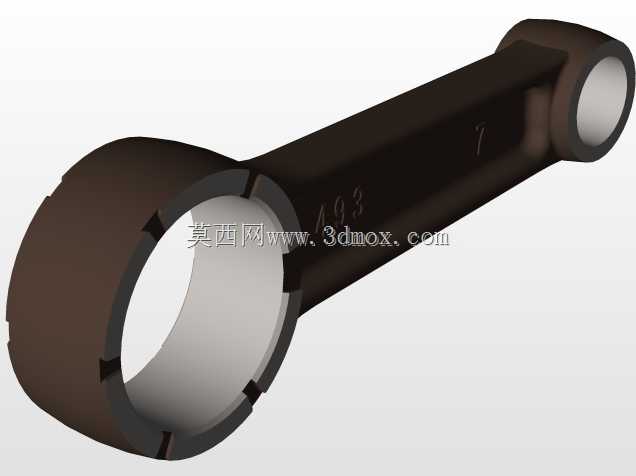

铃木卡塔纳适配武士刀493康罗德结构

　　在大排量摩托车的动力总成开发与改装场景中，连杆作为连接活塞与曲轴的核心传力部件，其结构合理性直接决定了发动机高转速工况下的运行可靠性与动力输出效率，本次涉及的康罗德结构，专门适配铃木卡塔纳车型搭载的493排量动力单元，在实际装车应用中，需要承受活塞往复运动产生的交变冲击载荷，同时将活塞的直线往复运动转化为曲轴的旋转运动，是动力传递路径中不可或缺的关键零件。从设计思路来看，该康罗德的杆身采用了变截面工字梁结构，这种结构并非单纯追求轻量化，而是在有限的发动机舱安装空间内，平衡了结构刚度与运动件惯量的矛盾——杆身靠近活塞小端的位置截面收窄，适配活塞销座的安装空间，靠近曲轴大端的位置截面逐步加宽，匹配曲轴连杆轴颈的载荷分布特性，

　　避免应力集中导致的杆身断裂风险。在安装边界层面，该康罗德的小端孔与活塞销采用间隙配合，配合公差严格控制在摩托车动力部件的通用精度区间内，安装时需要配合专用活塞销卡簧完成轴向定位，防止活塞销轴向窜动刮蹭气缸壁；大端采用分体式轴瓦安装结构，剖分面经过精准定位处理，装配时需要按照对角分次拧紧的工艺要求紧固连杆螺栓，确保轴瓦与曲轴连杆轴颈的贴合面均匀受力，避免偏磨导致的润滑失效。从功能特性来看，该康罗德的油道设计完全匹配铃木卡塔纳发动机的润滑系统路径，杆身内部的斜向油道可以将曲轴轴颈处的压力润滑油引导至小端活塞销位置，在高转速运转时持续为活塞销与衬套的摩擦副提供润滑，降低摩擦损耗的同时带走部件运转产生的热量，

　　避免小端因润滑不足出现烧蚀抱死的故障。在摩托车改装与维修场景中，该结构的尺寸参数完全适配原厂动力单元的安装位，不需要对气缸体、曲轴箱进行额外加工即可完成替换，能够满足日常骑行工况下的动力传递需求，同时也可以为动力改装场景下的连杆强度校核、结构优化提供基础的三维参考，帮助结构设计人员快速掌握原厂连杆的载荷分布特性，在不突破安装边界的前提下完成强化设计，避免改装后出现运动干涉、结构强度不足等问题。
