公称直径8mm外螺纹紧固件结构设计

　　在各类机械结构的连接环节中，螺纹紧固件是应用覆盖范围最广的基础零件之一，公称直径8mm的螺栓作为中等载荷连接场景的常用规格，在通用设备组装、工装夹具搭建、五金构件拼接、小型机电产品装配等场景中承担着核心的连接紧固作用。这类螺栓的设计首先要匹配对应规格的内螺纹孔或者螺母，螺纹段的有效旋合长度需要根据被连接件的总厚度做适配，常规设计中螺纹收尾的退刀结构要符合通用加工规范，避免螺纹末端出现不完整牙型影响装配顺畅度，头部的受力接触面需要做平整处理，保证拧紧过程中压力均匀传递到被连接件表面，不会出现局部应力集中压伤工件表面的情况。从实际使用场景来看，8mm规格的螺栓常被用于机架型材的拼接、设备外壳的固定、传动部件的辅助定位、

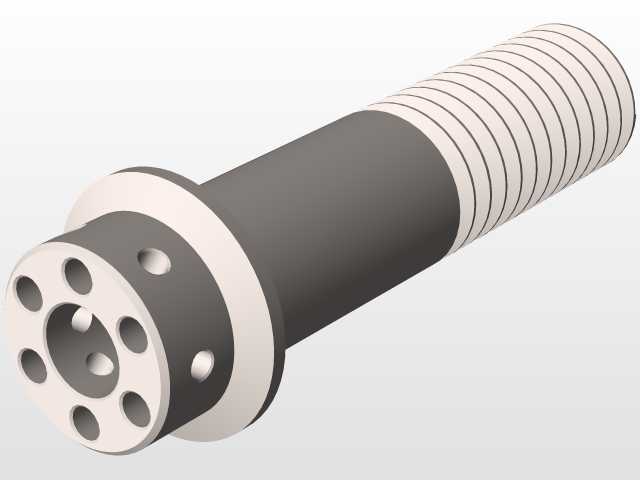

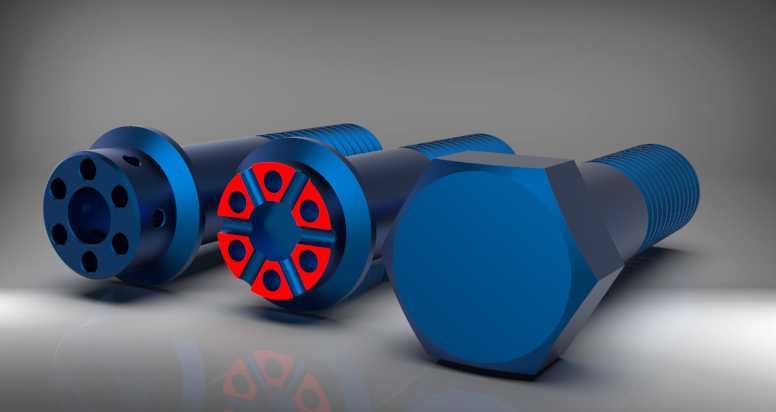

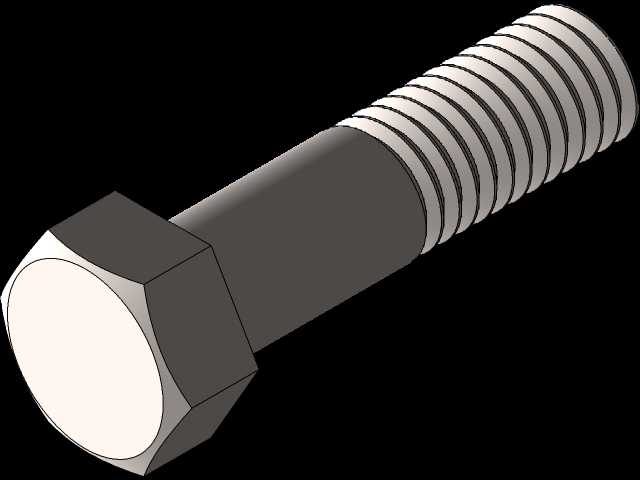

　　管线支架的安装等工况，不同工况下对螺栓的头部形式、螺杆长度、螺纹段占比都有差异化要求，比如用于沉孔安装的场景需要匹配内六角圆柱头结构，保证螺栓头部完全沉入沉孔内不突出安装面，避免和周边运动部件产生干涉；用于外部裸露的安装场景则可以选择外六角头结构，方便使用常规扳手完成拧紧操作，不需要特殊的内六角工具辅助。在建模过程中，螺纹部分的处理需要兼顾渲染展示和工程实际的平衡，做外观展示时可以绘制完整的牙型轮廓还原螺纹的真实形态，用于装配干涉检查时则可以适当简化螺纹特征，降低模型的运算量提升装配校验的效率。螺栓的杆部尺寸需要严格控制公差范围，和安装过孔之间保留合理的装配间隙，既不能因为间隙过小导致装配时杆部卡滞，

　　也不能因为间隙过大造成连接定位偏移，影响整体结构的装配精度。头部的对边尺寸、对角尺寸需要符合通用紧固件的标准参数，保证常规配套扳手可以正常卡合，不会出现打滑无法拧紧的问题。螺杆末端的倒角设计是容易被忽略的细节，合理的倒角可以引导螺栓顺利穿入安装孔和螺母，提升现场装配的效率，同时避免螺杆末端的锐边划伤操作人员或者安装孔内壁。在做整体结构的连接强度校核时，要根据螺栓的受力方向判断是受拉还是受剪，不同受力状态下对螺栓的光杆段长度、螺纹旋合深度的要求都有区别，受剪工况下需要尽量让光杆段贴合剪切面，避免螺纹段处于剪切受力位置，防止牙型受力变形影响连接可靠性。这类基础紧固件的三维模型，除了用于整机的装配设计之外，也可以用于装配工艺的模拟、安装指导文件的制作，帮助现场装配人员快速理解螺栓的安装方向、配套垫片的使用顺序、拧紧操作的空间预留要求，减少装配过程中的错装、漏装问题。
