摩托车改装用轻型合金连接垫圈组件

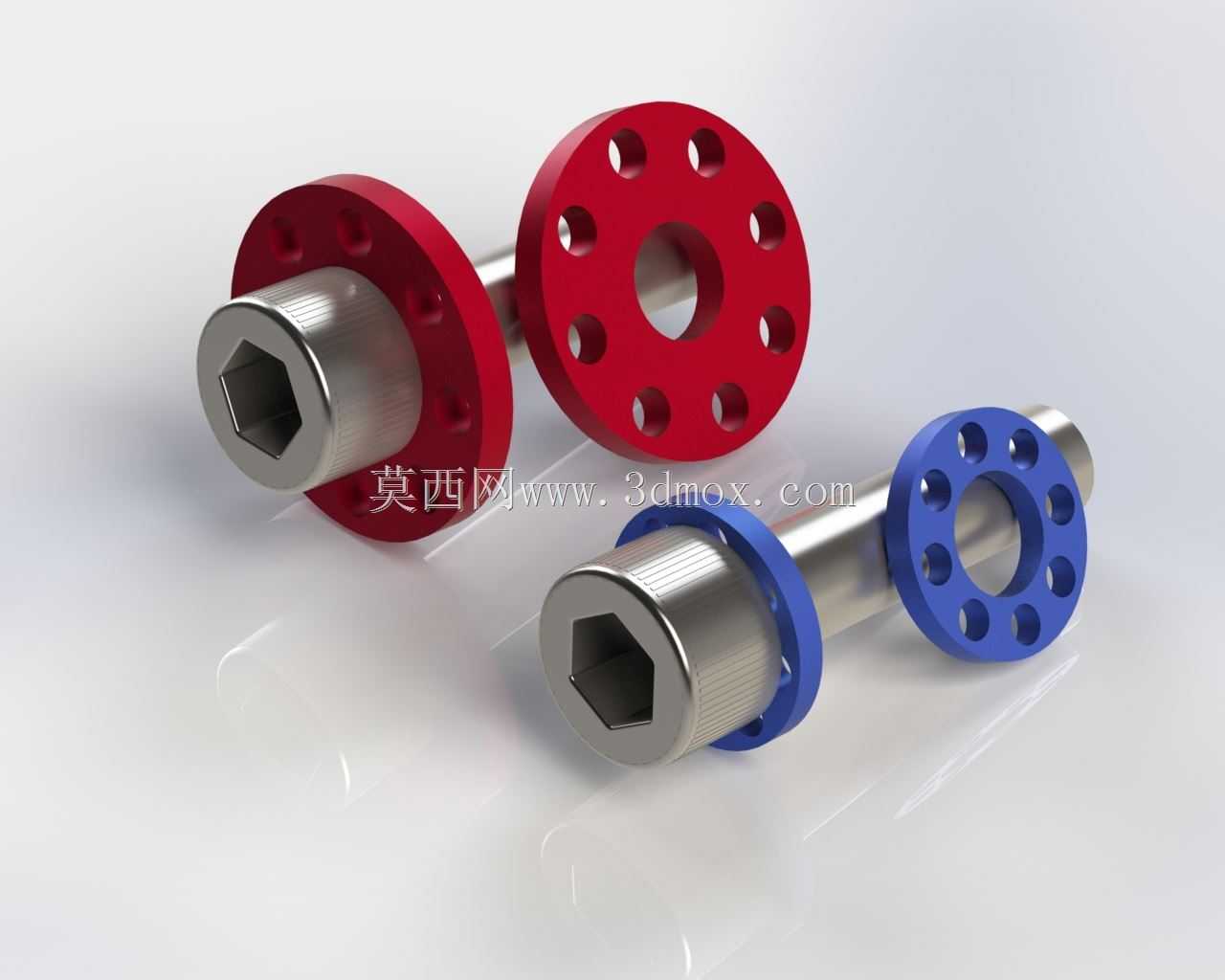

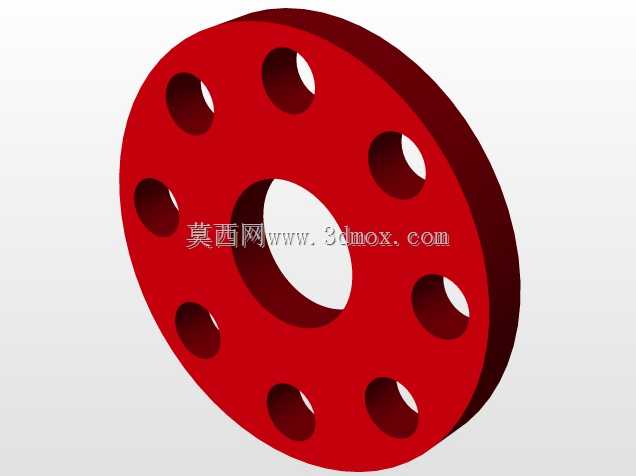

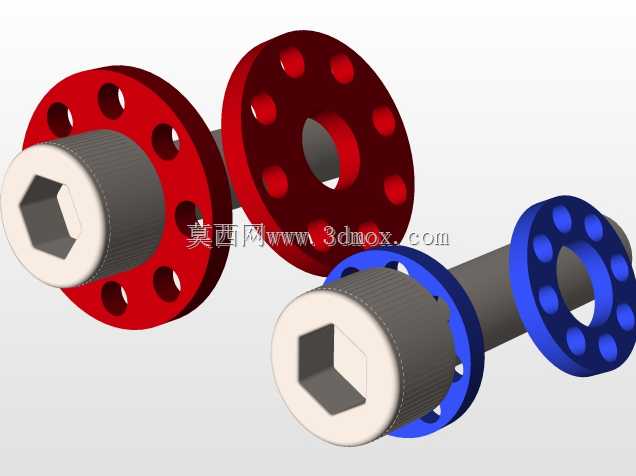

　　这类带法兰盘的内六角连接垫圈组件，主要应用在越野摩托、公路赛摩托的车体覆盖件、油箱固定以及副车架改装场景中，也可适配同规格安装孔位的山地自行车部件紧固需求。不同于常规平垫圈仅做载荷分散的单一功能，该组件将内六角螺栓主体与带多孔位的法兰挡圈整合为一套配合结构，安装时内六角端可直接通过标准内六角扳手施加扭矩，无需额外在背面预留螺母卡位空间，能大幅缩减安装所需的操作空间，适配摩托改装中常见的狭窄安装腔体。设计阶段优先考虑了轻量化需求，法兰挡圈采用镂空多孔结构，在保证法兰面足够支撑面积的前提下，尽可能削减了非受力区域的材料冗余，相比同规格实心法兰垫圈，整体重量降低近四成，符合改装场景下对簧下质量、车体附加重量的控制要求。

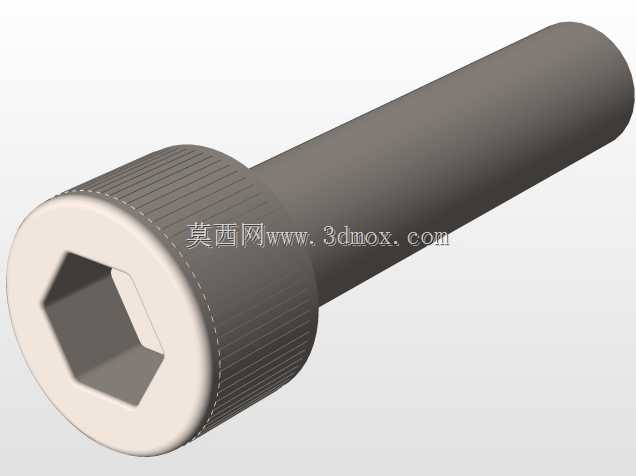

　　法兰盘上的安装孔采用等距圆周排布，孔位公差控制在IT7级，既可以适配原厂标准孔位的对位安装，也能满足改装时小范围的角度调整需求，安装时无需额外扩孔或修磨孔位。组件的螺栓部分采用光轴与滚花段结合的结构，光轴段穿过被连接件的安装孔，滚花段在安装到位后可与安装孔内壁形成微量过盈配合，避免车辆长期行驶振动下出现螺栓自转松脱的问题，法兰挡圈与螺栓轴肩的贴合面做了平面度处理，安装后贴合面间隙不超过0.02mm，能有效分散螺栓预紧力带来的局部压强，避免被连接件的铝合金或碳纤维板材出现压痕、开裂问题。从安装边界来看，该组件的法兰盘外径、螺栓伸出长度都做了适配性控制，安装后法兰盘边缘不会超出常见摩托覆盖件的安装沉台边界，螺栓伸出端不会与周边的线束、

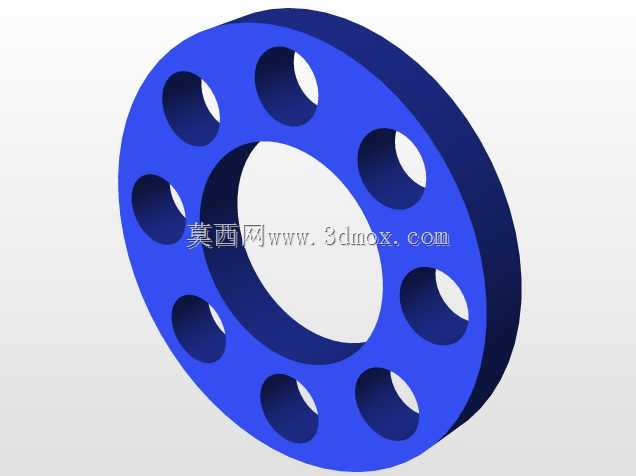

　　油管发生运动干涉，两种不同配色的法兰挡圈可根据改装外观需求选择搭配，兼顾结构功能与外观装饰作用。实际装车测试中，该组件可承受12N·m的预紧扭矩不发生塑性变形，在-30℃到120℃的工作温度区间内，连接强度保持率超过90%，可覆盖摩托日常行驶、轻度越野的工况需求，安装时仅需匹配对应规格的内六角扳手即可完成操作，无需专用工装，适合改装场景下的快速拆装调整。
