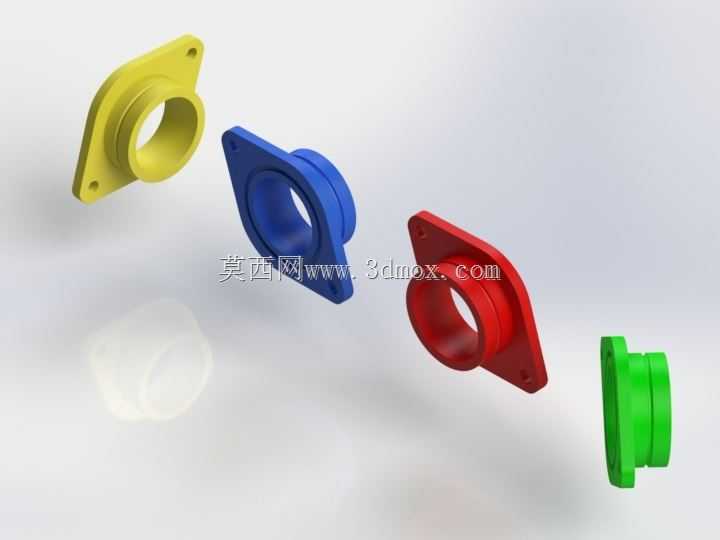

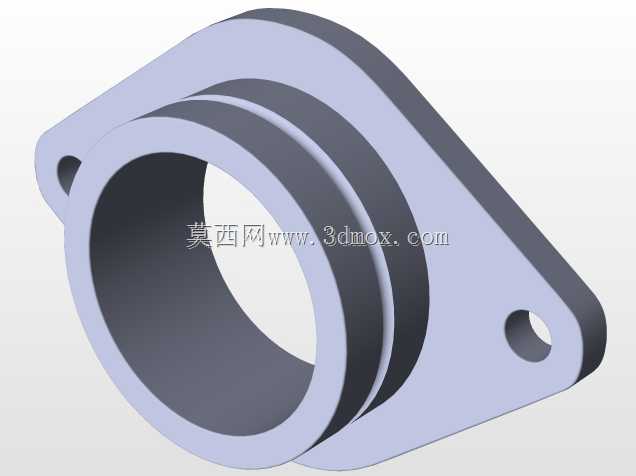

铃木GS1000SN摩托车进气歧管适配结构

　　这款进气转接结构主要适配大排量摩托车的进气系统改装与维修替换场景，针对原厂合金进气歧管采购难度大、供货周期长的售后维修痛点开发，可直接对应原车安装位完成装配，无需对缸盖侧安装面做额外打磨或扩孔处理。从安装边界来看，该零件一侧采用带两个安装孔的菱形法兰结构，螺栓孔中心距完全匹配铃木GS1000SN车型缸盖进气侧的原厂安装孔位，法兰贴合面做了0.2mm的平面度公差控制，装配时配合对应厚度的密封垫片即可保证进气负压密封性，避免出现漏气导致的空燃比异常、怠速不稳等问题。另一侧的圆形接口尺寸严格适配33mm口径的滑动式米库尼光滑腔化油器，接口外壁做了一圈限位凸台，安装化油器时可直接顶到凸台端面保证插入深度一致，

　　配合卡箍锁紧即可避免高速工况下化油器脱落或进气泄漏。设计过程中优先保证安装配合尺寸的精度，其余非配合面在满足结构强度的前提下做了轻量化处理，整体壁厚控制在3mm左右，既可以承受进气歧管工作时的负压载荷，也不会额外增加车头部分的簧下质量，影响车辆操控表现。不同于原厂铸造的合金歧管，该结构采用适配快速成型或小批量机加工的结构设计，没有复杂的内部砂芯结构，小批量制作时良品率更高，维修场景下可以快速完成替换，不需要等待漫长的原厂配件调货周期。实际装车测试中，该结构的进气道内壁做了光滑过渡处理，没有突兀的台阶或直角转折，可减少进气阻力，保证气流顺畅进入燃烧室，不会因为进气道扰流影响发动机的动力输出表现。法兰侧的两个安装孔做了0.5mm的间隙余量设计，即使缸盖侧安装孔存在小幅的加工公差，也可以顺利完成装配，不会出现螺栓无法穿入的问题，适配维修场景下的公差兼容需求。
