汽车散热系统冷却风扇罩结构设计

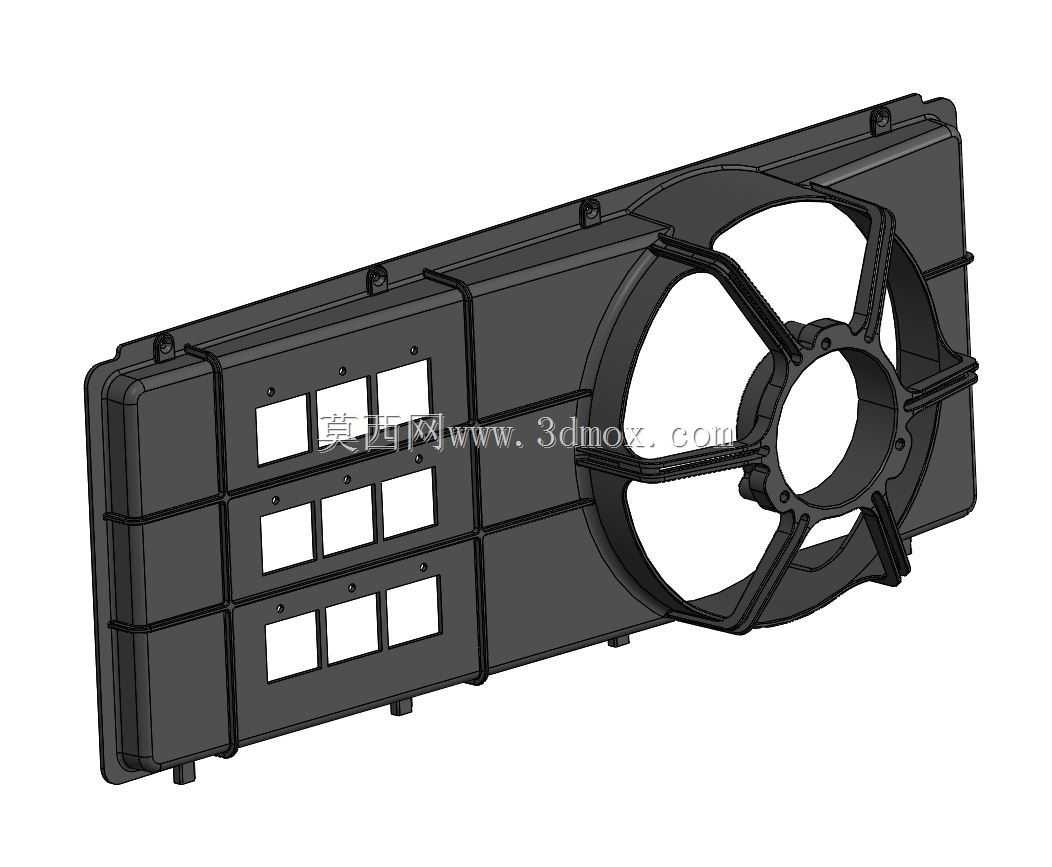

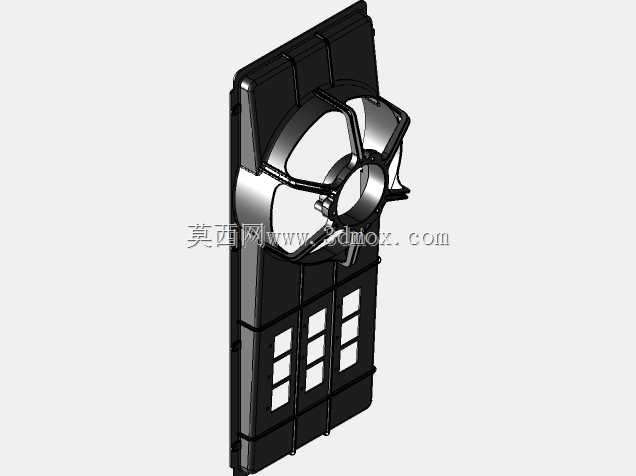

　　这款冷却风扇罩主要应用在乘用车前置散热模块区域，是冷却系统中承担气流导向、风扇防护、模块集成安装的核心结构件，直接匹配散热水箱、冷凝器组成的散热总成使用，日常工况下需要承受发动机舱内的高低温交变、振动冲击以及气流紊流带来的载荷。从结构设计逻辑来看，整体采用阶梯式变截面壳体布局，一侧预留多组矩形格栅安装位，可集成固定散热模块的附属线束卡扣、传感器安装座，减少周边零散支架的使用，另一侧为圆形风扇容纳腔，通过四组辐射状加强筋连接中心电机安装座，筋条走向完全匹配风扇旋转的出风方向，避免切割气流产生额外风噪与压损，同时筋条厚度从中心到外缘做渐变过渡，兼顾结构刚性与注塑成型的流动性要求。安装边界上，壳体周向均匀分布多个带减震衬套过孔的固定凸台，

　　凸台背面做加厚筋条连接主壳体，避免安装锁紧时出现壳体开裂，凸台的位置度公差控制在±0.2mm，可直接匹配散热水箱的预装螺柱，不需要额外调整适配；风扇容纳腔的内径尺寸匹配常规直径380mm的轴流冷却风扇，腔体内壁与风扇叶尖的间隙控制在8mm，既避免运转时出现刮擦，又能减少间隙漏风提升散热效率。设计过程中充分考虑了注塑工艺的可行性，壳体主体壁厚均匀控制在2.5mm，所有转角位置都做R3以上的圆角过渡，避免应力集中，背面的加强筋厚度不超过主壁厚的0.6倍，防止注塑成型时出现表面缩痕；格栅区域的矩形开孔尺寸经过气流仿真优化，在保证进风面积的同时，可阻挡行驶中飞溅的碎石、落叶直接撞击风扇叶片，降低风扇叶片被打坏的风险。实际装车场景中，

　　该风扇罩还承担了分隔发动机舱热回流的作用，阶梯式的壳体结构可在风扇运转时形成稳定的负压区，引导车头进入的冷空气全部穿过散热芯体，避免热空气在舱内循环导致散热效率下降，同时壳体边缘设计有一圈密封胶条安装槽，装配后可与周边的护板、横梁形成密封风道，进一步提升冷却系统的工作效率。针对车辆行驶中的振动工况，中心电机安装座的位置做了局部加厚，并且通过辐射筋与壳体外缘的固定凸台直接连接，将电机运转时产生的振动直接传递到散热总成的安装点，减少壳体自身的振动振幅，降低共振产生的异响概率。
