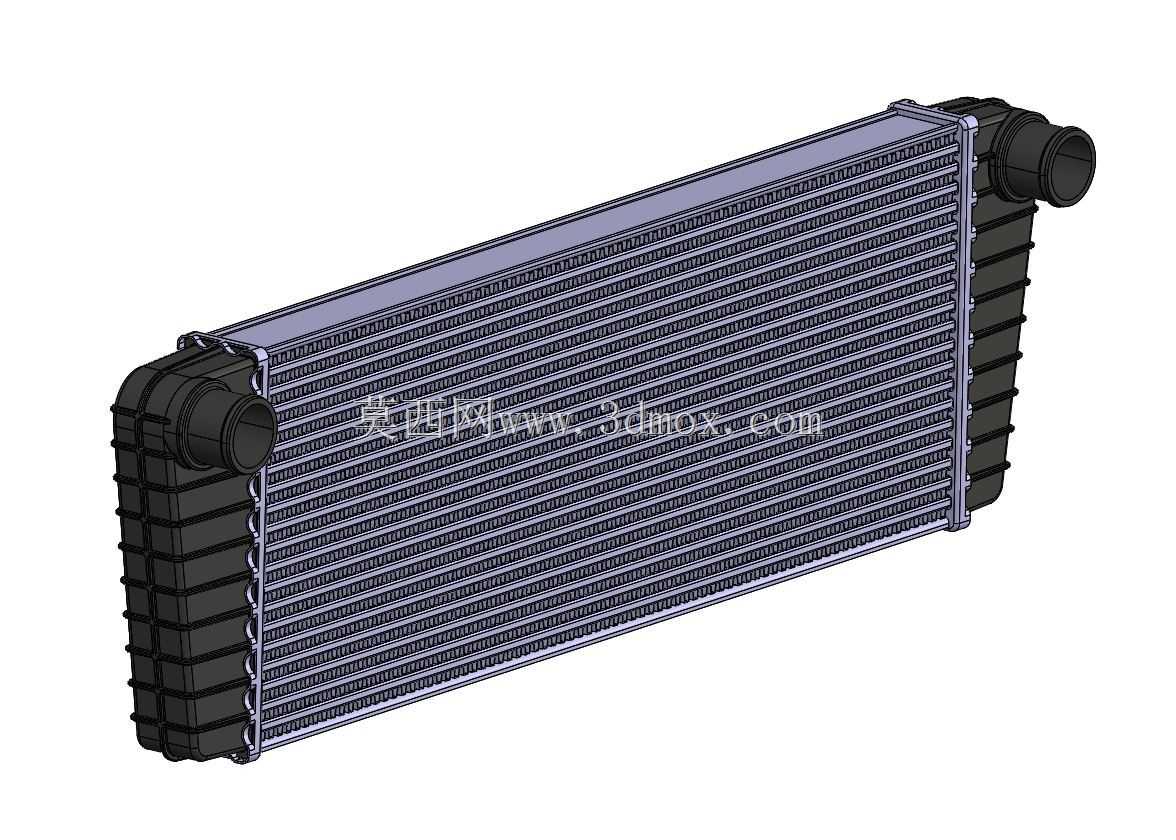

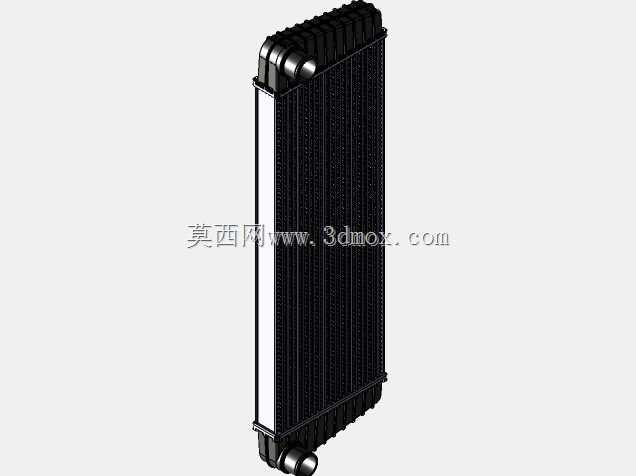

车用增压空气冷却散热装置结构设计

　　在涡轮增压动力系统的布局中，这类增压空气冷却装置是进气链路里不可或缺的核心部件，它直接衔接压气机出口与发动机进气歧管，承担着降低进气温度、提升充气效率的关键作用。从实际装车场景来看，不管是乘用车辆的前置动力舱布局，还是商用工程机械的侧置散热组排布，该装置都需要匹配周边的安装空间预留，两侧的硬塑气室采用圆弧过渡接口，能够适配不同管径的硅胶进气软管，接口处的凸环结构可以提升卡箍锁紧后的密封可靠性，避免高压进气出现泄漏损耗。

　　核心散热芯体采用错流布置的散热鳍片与扁平流道结构，这种设计能够在有限的迎风面积下最大化热交换接触面积，当被涡轮压缩后的高温高压空气流经芯体内部流道时，车辆行驶带来的迎面冷风会穿过鳍片间隙，通过金属壁面完成热量传递，将进气温度降低到合理区间，既能够提升发动机的充量系数，增加动力输出上限，也能降低缸内燃烧温度，减少爆震风险，提升整机运行的稳定性。

　　在结构设计层面，两侧的气室采用耐温耐老化的硬质工程塑料材质，通过压装工艺与铝制芯体侧板完成密封连接，相比全金属结构能够有效降低整体自重，同时塑料气室的成型自由度更高，可以根据周边的管路走向调整接口的角度与伸出长度，减少装车时的管路弯折角度，降低进气阻力。芯体四周的密封胶条能够在安装时填补与周边导风罩的间隙，避免迎面冷风出现旁通流失，保证全部冷却气流都能穿过散热芯体，提升不同行驶工况下的散热效率。

　　从安装边界来看，装置两侧预留了标准化的安装支耳点位，支耳上的减震衬套能够过滤车辆行驶过程中的振动传递，避免长期颠簸出现芯体开焊、气室开裂的故障。整体厚度控制在适配常规车型前舱散热组叠装的尺寸范围内，不会与前方的散热器、空调冷凝器出现空间干涉，气室接口的中心距也匹配主流涡轮增压机型的管路布局，在做动力改装或者原厂零部件替换时，不需要额外改动周边的固定结构与管路走向，能够直接完成适配安装。在建模过程中，所有的散热鳍片间距、流道壁厚都参考量产零部件的工程参数设定，芯体与气室的连接位置做了贴合实际的压装结构还原，能够直接用于散热性能仿真、安装干涉校核等工程场景，也可以作为相关热交换类产品设计的结构参考。
