混合动力汽车小型发动机专用点火线圈结构

　　这款点火线圈的结构设计完全围绕混合动力汽车小型发动机的舱内布局特点展开，不同于传统燃油车的点火部件，混动系统的发动机舱需要同时容纳电机、电控单元与传统动力组件，留给点火系统的安装空间被大幅压缩，因此该部件在初始建模阶段就将紧凑化作为核心设计方向，整体采用集成式笔状结构，将高压输出端、线圈绕组模块、信号接插件整合为单一总成，省去了传统分体结构的高压连接线束，既减少了舱内布线占用的空间，也规避了高压线束在混动系统复杂电磁环境下的信号干扰风险。

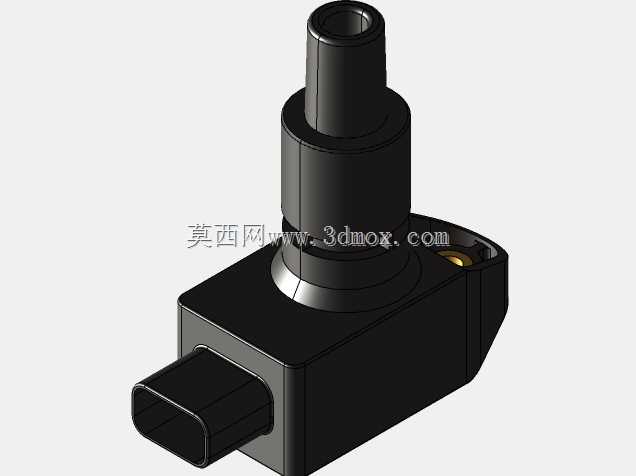

　　从实际装车场景来看，该点火线圈直接安装在发动机缸盖的火花塞安装位上方，高压输出端采用阶梯式圆柱结构，下端直径与火花塞顶部绝缘套管的内径完全匹配，插入后可直接与火花塞电极端对接，无需额外的连接结构，安装时仅需通过顶部带金属衬套的固定孔，用单颗螺栓即可完成总成固定，安装边界严格控制在缸盖点火位周边30mm范围内，不会与周边的混动冷却管路、电机控制线束产生干涉。接插件端采用侧向扁平接口设计，接口朝向与发动机进气侧布线方向一致，线束插接后可顺着缸盖轮廓走线，不会出现过度弯折的情况，适配量产车型的流水线装配工艺，工人在工位上无需调整体位即可完成插接与固定操作。

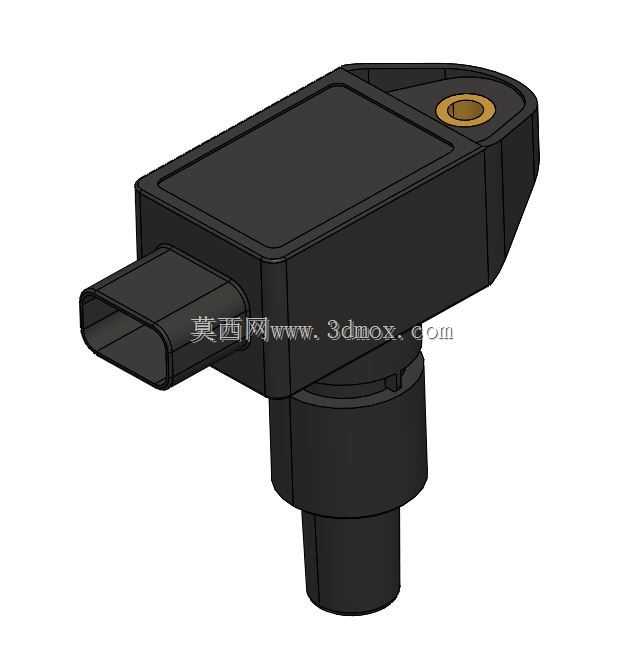

　　功能层面，该结构将初级绕组、次级绕组与绝缘封装层完全集成在黑色耐高温壳体内，壳体采用带加强筋的方正造型，边角处做圆弧过渡处理，既可以提升壳体的结构强度，抵御发动机运行过程中的持续振动，也能避免尖锐边角在装配过程中划伤周边线束。壳体顶部的金属衬套采用压装工艺嵌入塑料基座内，螺栓拧紧时的压力直接通过金属衬套传递到缸盖安装面，不会造成塑料壳体的压裂变形，可承受多次拆装的载荷需求，满足售后维修场景下的重复使用要求。

　　设计过程中充分考虑了小型发动机的运行工况，混动系统的发动机启停频率远高于传统燃油车，点火线圈需要承受频繁的通断电冲击，因此内部绕组的排布采用分层绕制结构，降低匝间电压差，外壳的封装材料选用耐高低温的绝缘材质，可适应缸盖附近-40℃到140℃的宽温度区间变化，不会因为温度循环出现壳体开裂、绝缘性能下降的问题。同时整体结构的重心落在安装螺栓的轴线上，发动机高速运行时的振动不会对线圈产生额外的倾覆力矩，避免长期使用后出现固定松动、接触不良的故障。
