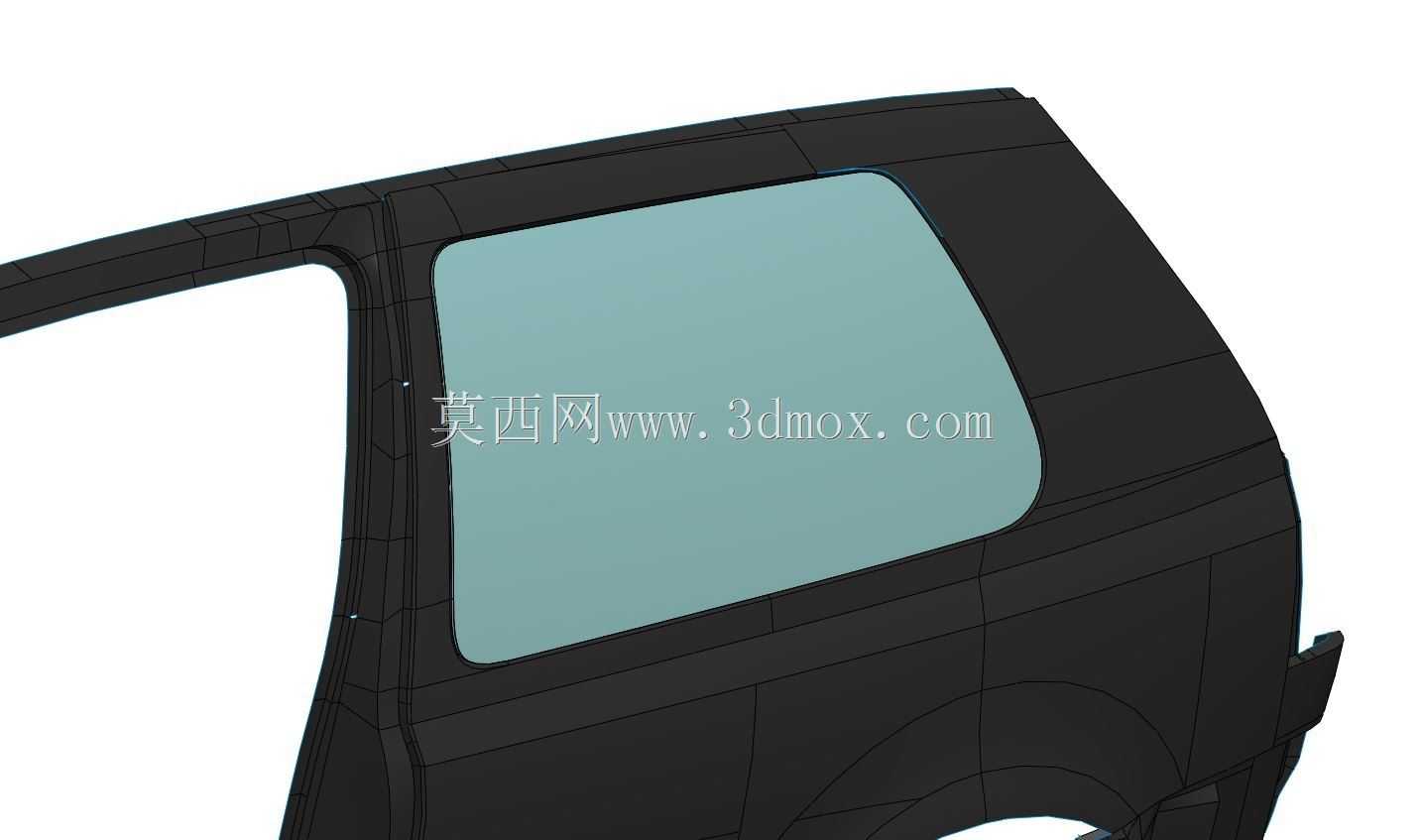

大众高尔夫后侧窗白车身曲面结构设计

　　在乘用车白车身开发流程中，后侧窗作为车身后段围合结构的核心组成部分，直接关联整车气动性能、侧围密封可靠性、后排乘坐视野边界以及车身侧面碰撞的力传递路径设计。这款针对大众高尔夫车型开发的后侧窗结构，完全基于白车身侧围的原生曲面拓扑关系构建，建模过程中首先对齐侧围外板的D柱下段、C柱后沿、后轮拱上沿以及车顶侧梁后段的安装基准点，所有曲面边界都严格贴合侧围钣金的焊接翻边轮廓，避免后期装配出现密封胶条压缩量不均、玻璃与钣金干涉的问题。从实际装车场景来看，该后侧窗主要服务于两厢车型的后排乘员舱采光需求，同时承担车身后段的气流梳理作用——两厢车尾部的湍流区容易在高速行驶时产生风噪，侧窗玻璃的曲面弧度经过反复拟合，与侧围外板的曲率连续过渡，

　　能有效降低气流在C柱转角位置的分离速度，减少高速工况下的风噪传入量。设计过程中优先考虑了玻璃的安装边界约束：玻璃周圈的包边厚度控制在常规钢化玻璃的适配范围内，与侧围钣金的安装间隙均匀预留密封胶条的装配空间，玻璃的曲率变化率控制在钢化玻璃热弯成型的工艺允许区间内，避免出现成型后光学畸变超标的问题。不同于前侧窗需要兼顾升降运动的轨迹避让，后侧窗为固定式安装结构，因此曲面设计不需要预留运动包络空间，可以完全贴合侧围的整体造型趋势，同时在玻璃内侧预留了卡扣安装位的凸台结构，对应侧围内板上的固定点位置，保证装配时玻璃可以通过预装卡扣快速定位，后续打胶工序的胶层厚度能够保持一致，提升密封可靠性。在结构细节上，

　　玻璃下沿的轮廓完全匹配后轮拱上方的侧围钣金折线，既保证了侧面造型的线条连贯性，也避免了玻璃下沿与轮拱区域的挡泥结构、内饰侧围板出现安装干涉；玻璃后沿的弧度与D柱的倾斜角度完全匹配，保证尾门装配后，侧窗后沿与尾门侧密封条的压缩量均匀，不会出现尾部漏水的隐患。对于白车身结构设计从业者而言，这类固定侧窗的建模核心不在于曲面的复杂度，而在于对安装边界、工艺约束、周边零件匹配关系的精准把控——很多新手建模时容易只追求曲面的视觉流畅度，忽略玻璃成型工艺的曲率限制、密封胶条的压缩量要求、以及与周边内饰板、外饰件的间隙面差要求，最终导致数模无法直接用于工艺开发。该结构在建模时同步考虑了玻璃的安装定位基准，将三个主定位点分别设置在玻璃下沿中部、C柱侧沿上部以及D柱侧沿下部，符合整车装配的基准统一原则，能够保证总装工序中玻璃的安装精度控制在公差允许范围内，减少后期面差调整的工作量。
