汽车燃油蒸发控制系统结构设计

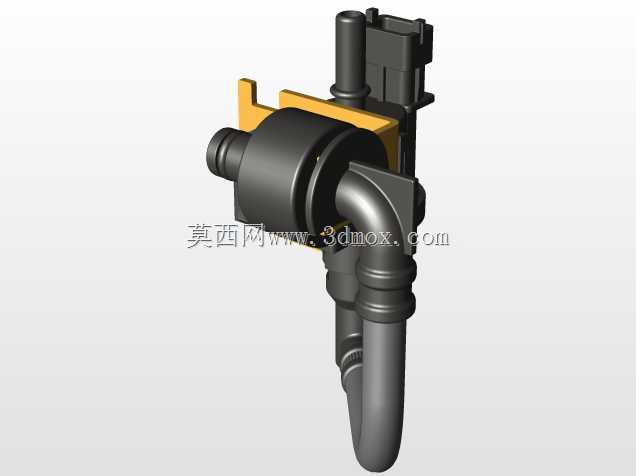

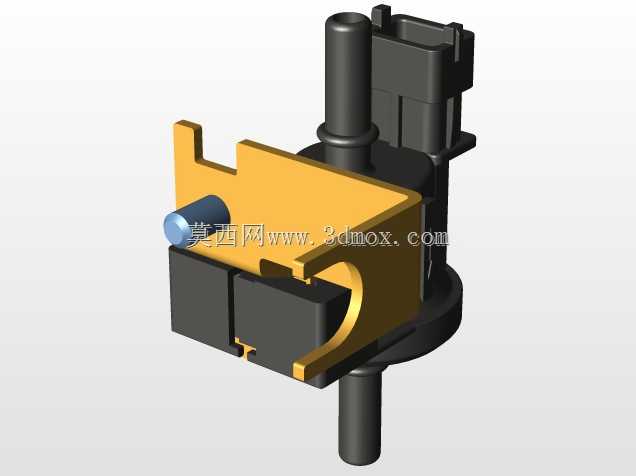

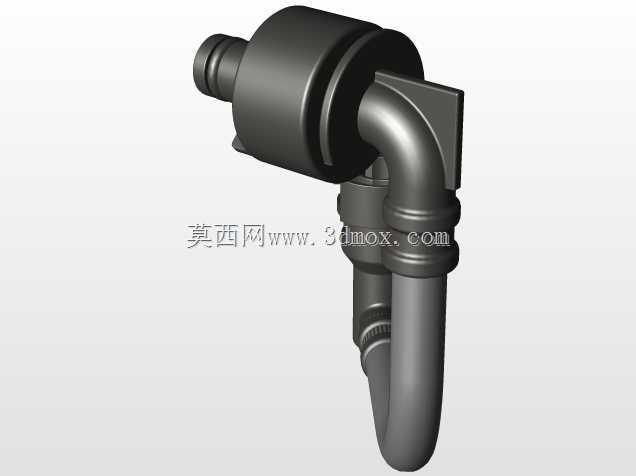

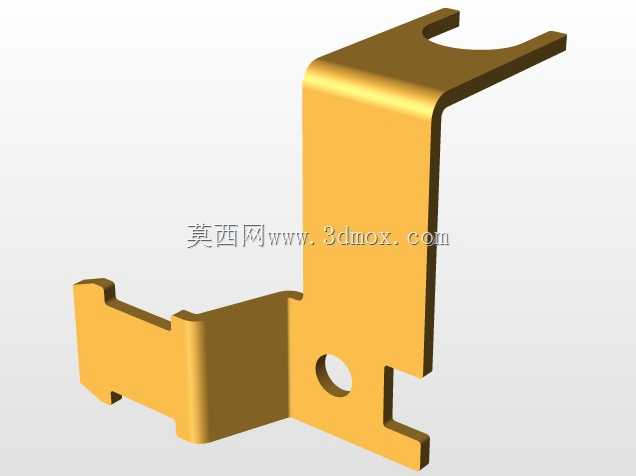

　　这套EVAP系统结构主要应用在乘用车辆的燃油供给回路中，核心作用是收集燃油箱内挥发的燃油蒸汽，避免碳氢化合物直接排入大气造成污染，同时将收集的燃油蒸汽在合适工况下导入进气歧管参与燃烧，提升燃油利用率。从结构布局来看，整体采用阀管集成式设计，将控制电磁阀、管路接头、安装支架整合为一个总成部件，减少了分散部件的连接点，降低了管路泄漏的风险。设计过程中优先考虑了发动机舱的安装空间约束，弯折的金属管路走向完全避让了周边的线束、冷却管路与运动部件，管路的弯曲半径符合流体阻力设计要求，不会造成蒸汽流通的截面突变，保证蒸汽输送过程的压损控制在合理区间。安装支架采用带定位卡槽的钣金结构，安装时可以先通过卡槽卡入车身预装位完成初步定位，

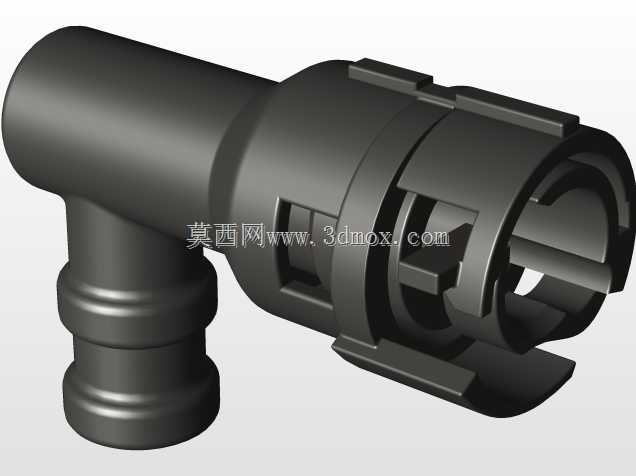

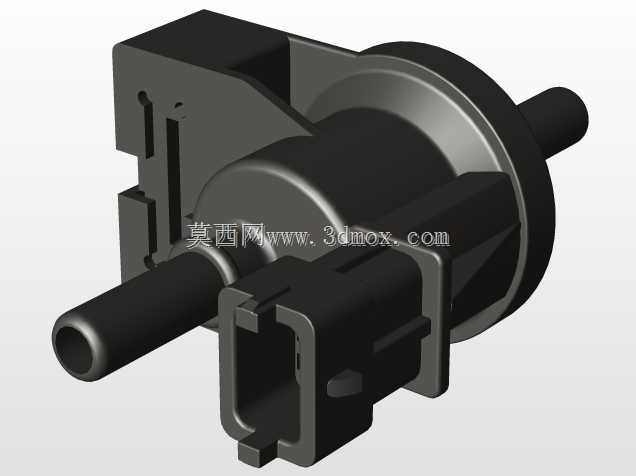

　　再通过螺栓完成最终紧固，降低总装工位的装配难度，同时支架与阀体之间设置了缓冲减震垫，能够过滤发动机运行过程中传递的振动，避免长期振动造成管路接头松动、阀体内部元件疲劳损坏。阀体部分的电气接插件采用带锁止结构的车用标准接插件，接插后有明确的锁止反馈，避免车辆行驶过程中振动导致接插件松脱，接插件的密封等级满足发动机舱的防泼溅要求，能够抵御日常洗车、雨天行驶的水汽侵入。管路的快插接头采用车用燃油系统标准接口尺寸，能够直接匹配整车对应的燃油管路规格，接头内部集成了密封胶圈与单向锁止结构，插入对应管路后自动锁止，拆卸时只需按压接头卡环即可完成分离，方便售后维修操作。整个总成的安装边界充分考虑了周边部件的维护空间，安装后不会遮挡机油尺、

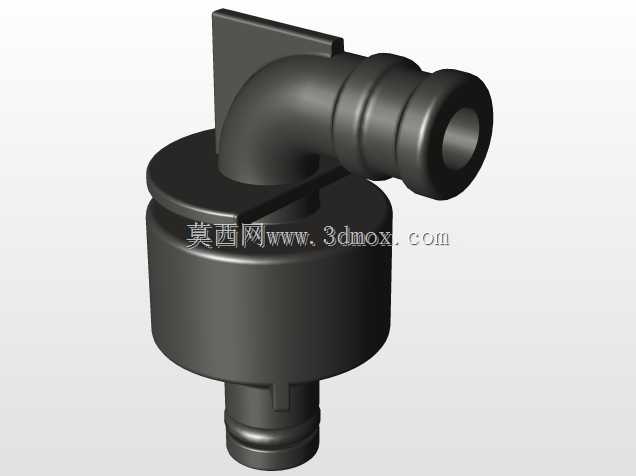

　　冷却液加注口等日常维护点位，售后保养时不需要拆卸该总成即可完成常规检查操作。阀体内部的流道设计经过流阻优化，蒸汽通过时的流向过渡平滑，没有直角转折结构，能够保证不同工况下蒸汽流量的精准控制，配合ECU的控制信号实现不同负荷下的蒸汽吹扫量调节，避免过多燃油蒸汽进入气缸造成混合气过浓，或是蒸汽量不足导致碳罐脱附不彻底。
