汽车进气歧管压力传感部件结构设计

　　在车用动力系统的进气控制回路里，这类压力传感部件承担着实时采集进气歧管内部绝对压力值的核心作用，是发动机电控燃油喷射系统中不可或缺的信号输入元件。日常整车运行工况下，它需要持续将歧管内的压力变化转化为可被ECU识别的电信号，为喷油量修正、点火提前角调整提供关键的进气负荷参考依据，直接影响发动机的空燃比控制精度、动力输出平顺性以及排放表现。

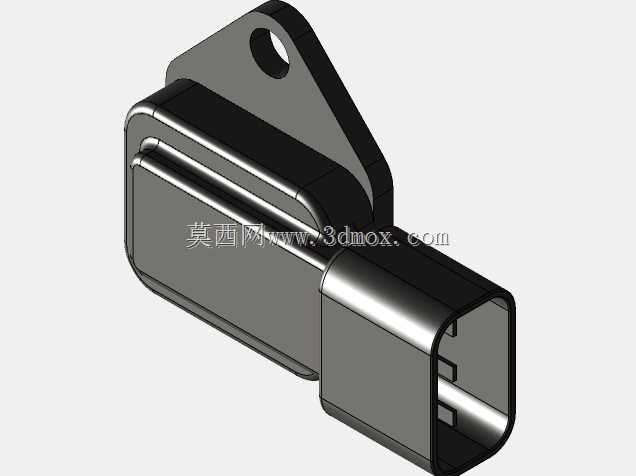

　　从结构设计层面来看，该部件采用了插接式电气接口搭配带安装孔的固定支耳布局，安装支耳上的通孔适配整车常用的M6规格固定螺栓，安装时可直接通过单螺栓固定在进气歧管的预设安装位上，支耳与主体之间做了圆弧过渡的加强结构，避免车辆长期运行中受振动影响出现固定位断裂的问题。电气接口采用了车用标准的矩形插接结构，内部预留了信号输出、供电、接地三个引脚位，接口边缘做了导向倒角设计，装配时可快速对准线束端插件，接口内部的挡边结构可避免插件插反，同时配合密封圈可实现IP65级别的防护能力，阻挡机舱内的水汽、灰尘进入接插件内部造成接触不良。

　　主体的传感腔体部分做了阶梯式的外形设计，靠近安装面的位置预留了密封槽，装配时可嵌入O型密封圈，直接压入进气歧管的安装孔内即可实现压力腔的密封，不需要额外涂抹密封胶，减少了装配工序的复杂度。传感核心元件被封装在主体内部的密闭腔室里，与进气侧通过隔离膜片分隔，既可以准确传递压力变化，又能避免进气中的油污、杂质直接接触传感芯片，延长元件的使用寿命。

　　在建模过程中，需要重点关注安装支耳的位置度公差，确保安装孔中心与插接件端面的相对位置符合整车布置的边界要求，避免装配时出现线束拉扯或者与周边零部件干涉的问题。同时要注意传感腔体的壁厚均匀性，主体外壳采用PBT加玻纤的注塑工艺生产，壁厚控制在2mm左右，既可以保证足够的结构强度承受机舱内的温度变化与振动冲击，又能避免注塑过程中出现缩痕、翘曲等成型缺陷。插接件内部的引脚位置需要严格匹配车用连接器的行业标准，引脚伸出长度、间距公差控制在±0.1mm以内，保证与线束插件的接触可靠性。

　　这类传感部件的工作环境覆盖了-40℃到125℃的温度区间，设计时还需要考虑不同温度下材料的形变差异，密封槽的尺寸设计要预留足够的密封圈压缩量补偿空间，保证在全温度区间内都不会出现漏气问题。同时主体外壳的棱角位置都做了R0.5以上的圆角处理，既可以减少注塑时的应力集中，也能避免装配过程中划伤操作人员或者周边的线束、管路。
