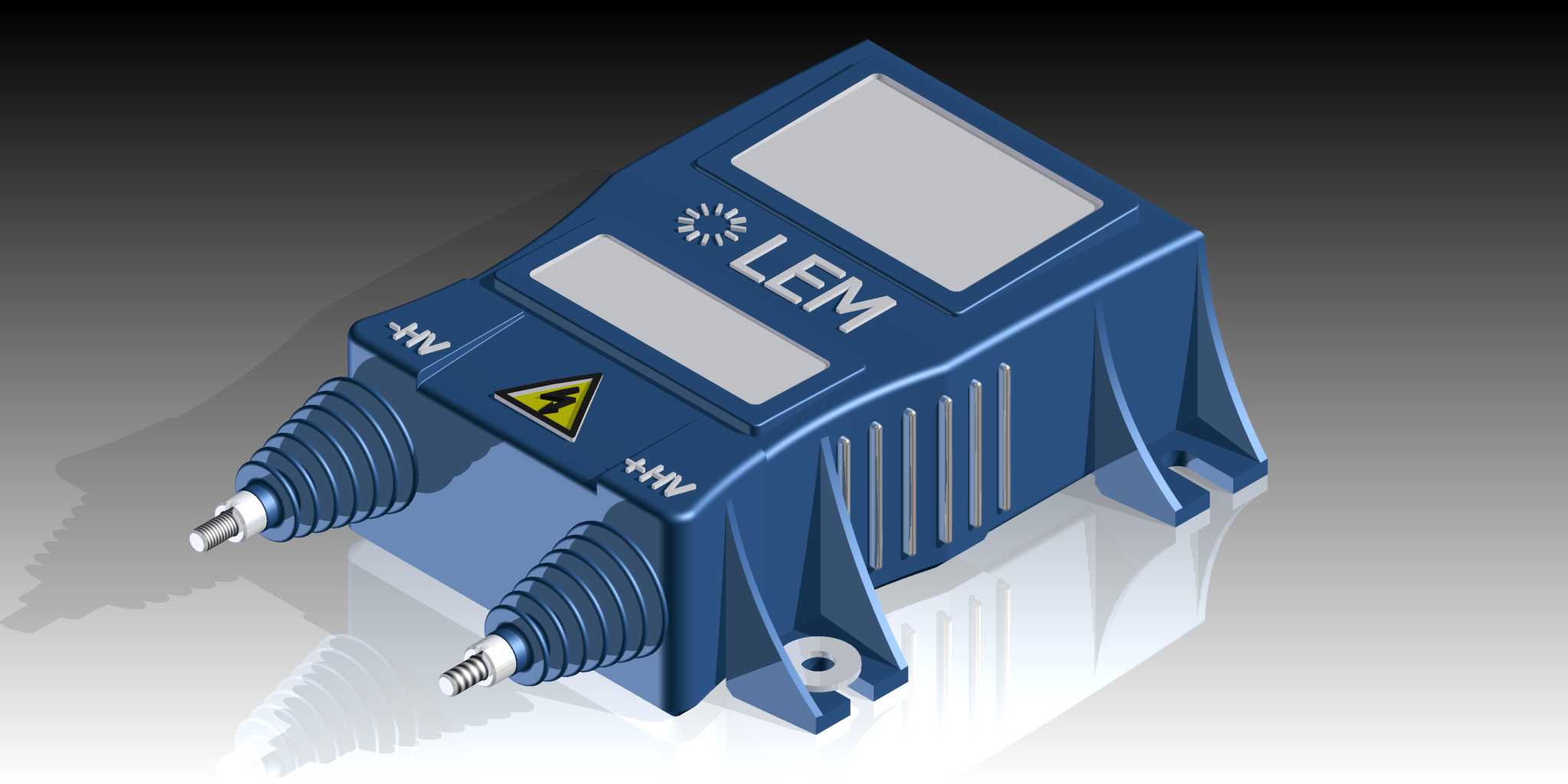

LEM品牌DV4200SP4电压传感器三维结构

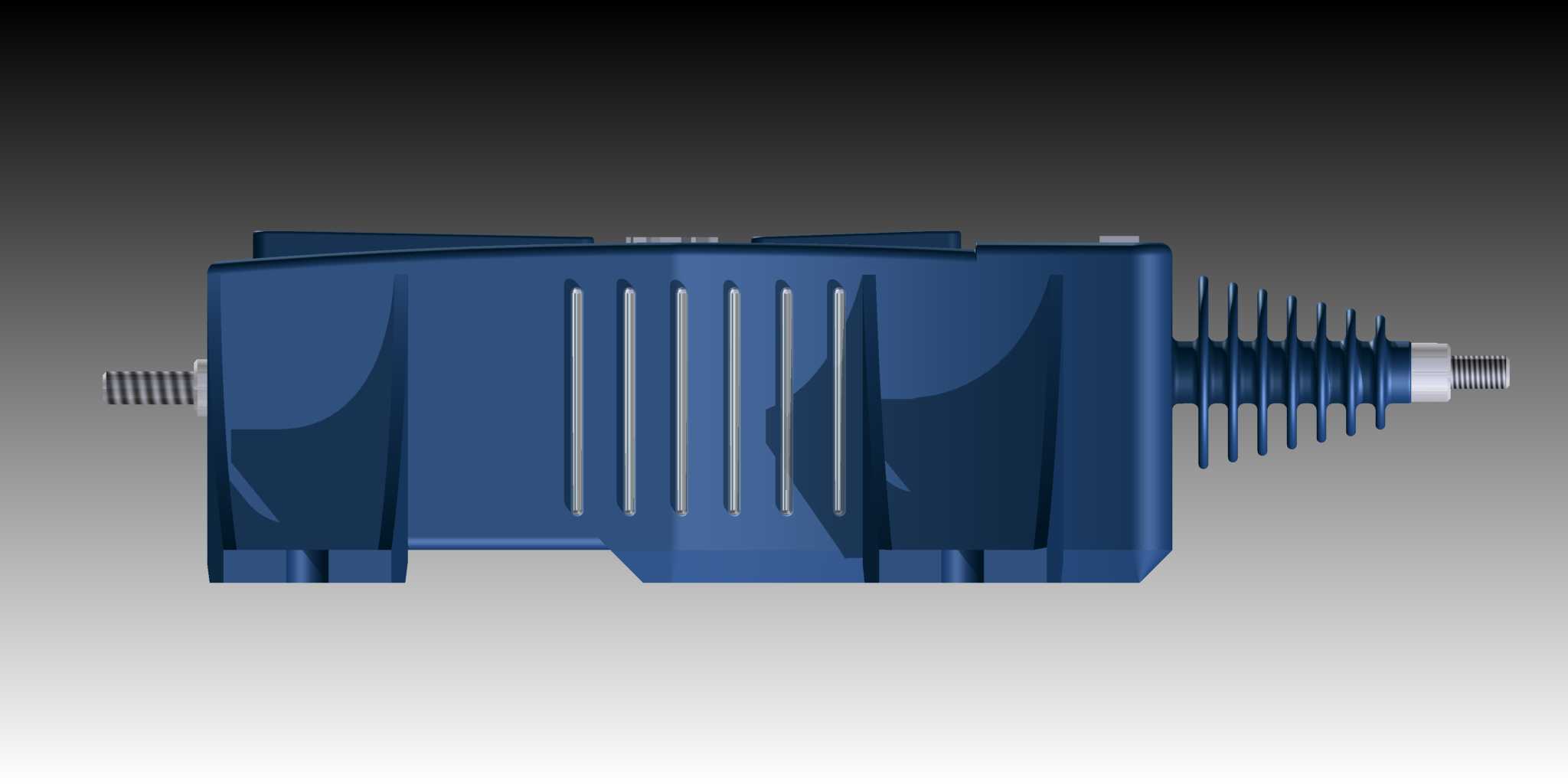

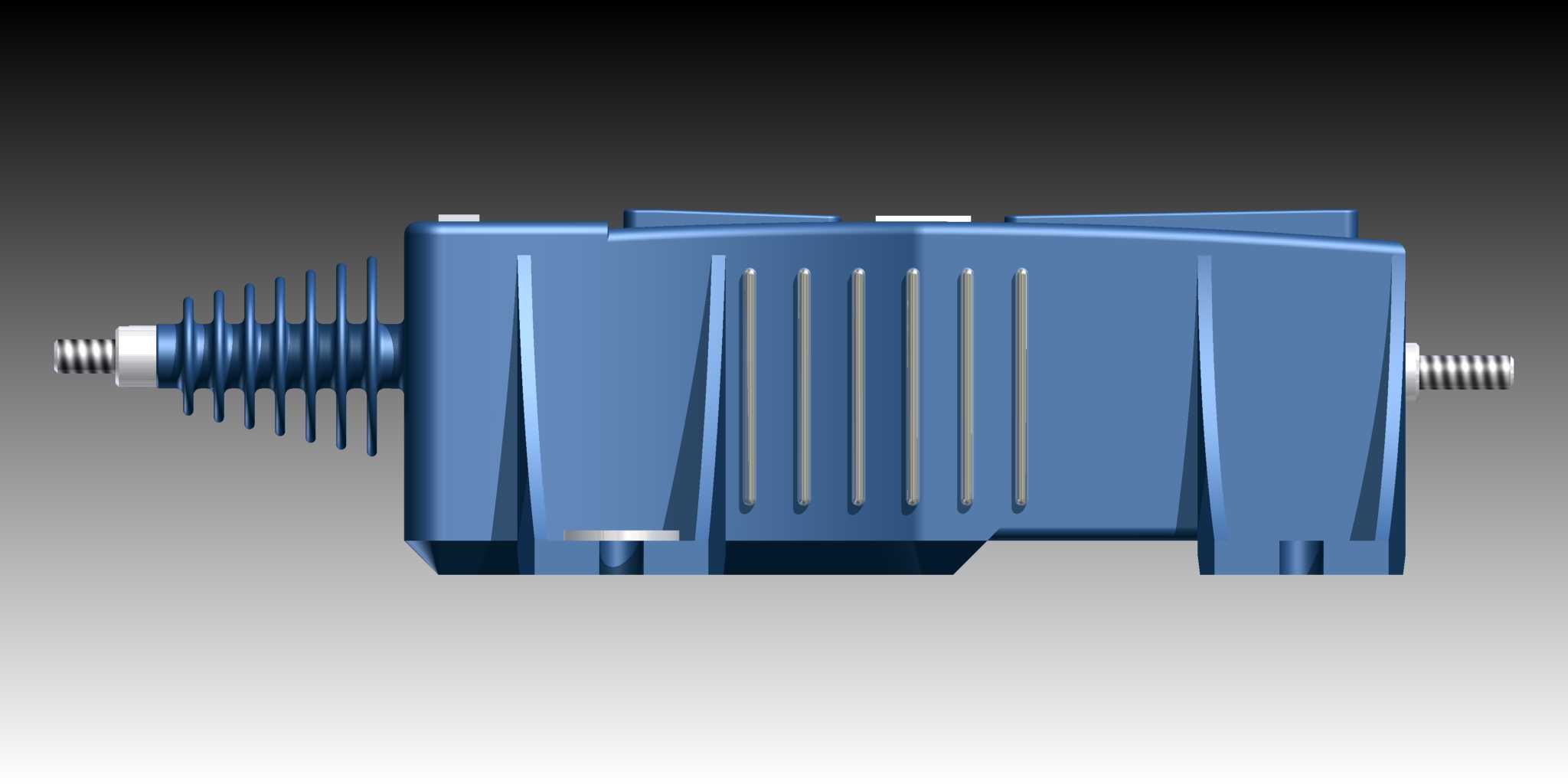

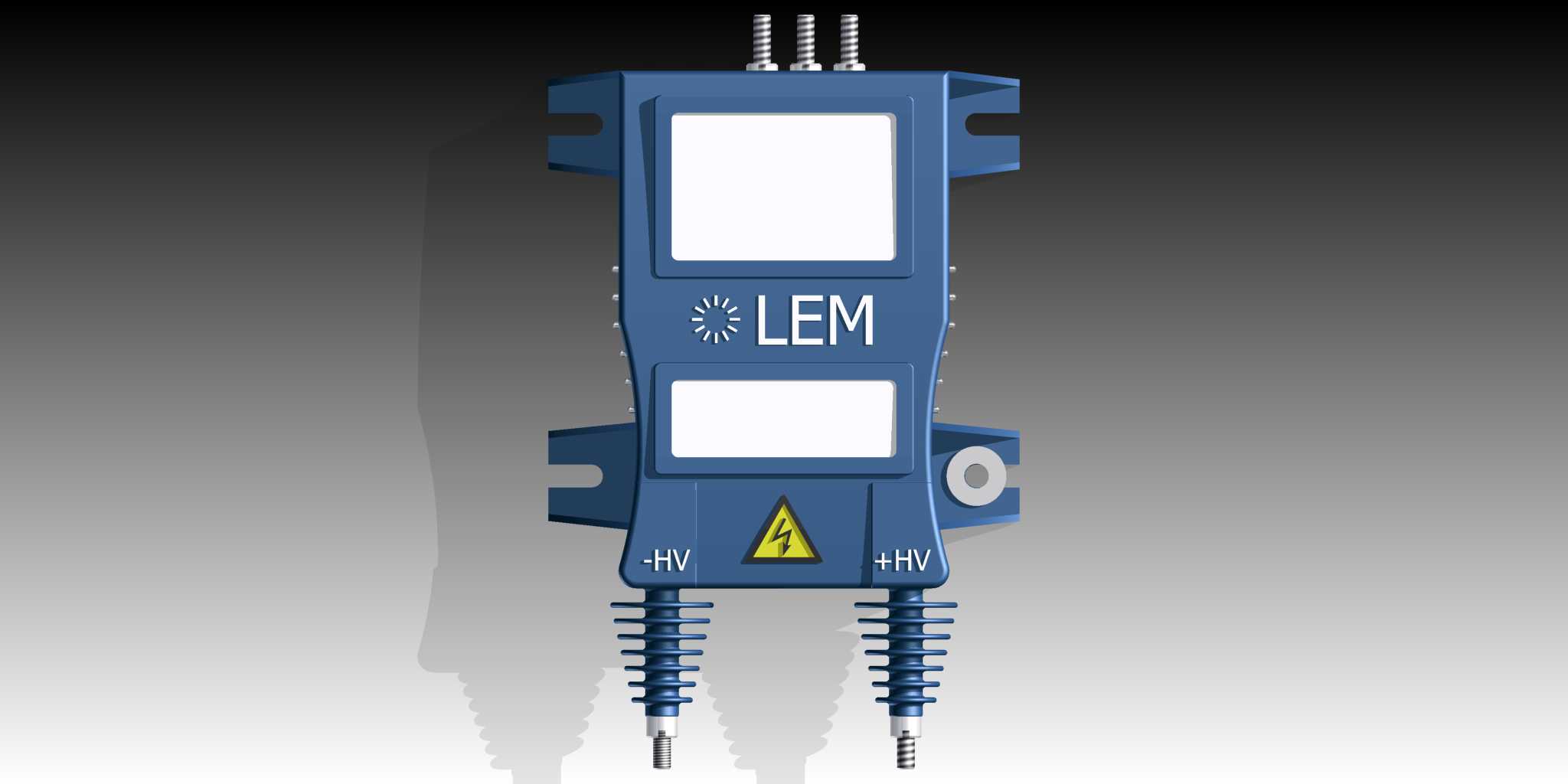

　　这款电压传感元件主要面向高压交直流回路的电压检测场景，常见于工业变频驱动、光伏逆变、大功率电源整流、轨道交通牵引变流等系统中，承担原边高压回路与二次控制回路的电气隔离、电压比例变换功能，为后端控制单元提供线性度优异的电压采样信号，保障整套电控系统的闭环控制精度与运行可靠性。从结构设计来看，整体采用阻燃级工程塑料外壳，外壳表面设置多道纵向散热筋，既可以提升元件长时间满负荷运行时的散热效率，也能强化外壳结构强度，抵御工业现场的轻微振动与外力冲击。元件正面预留两个标识区域，可用于粘贴参数铭牌、校准标识，表面印有LEM品牌标识与高压警示符号，清晰提示作业人员该元件涉及高压作业场景，需遵循电气安全操作规范。

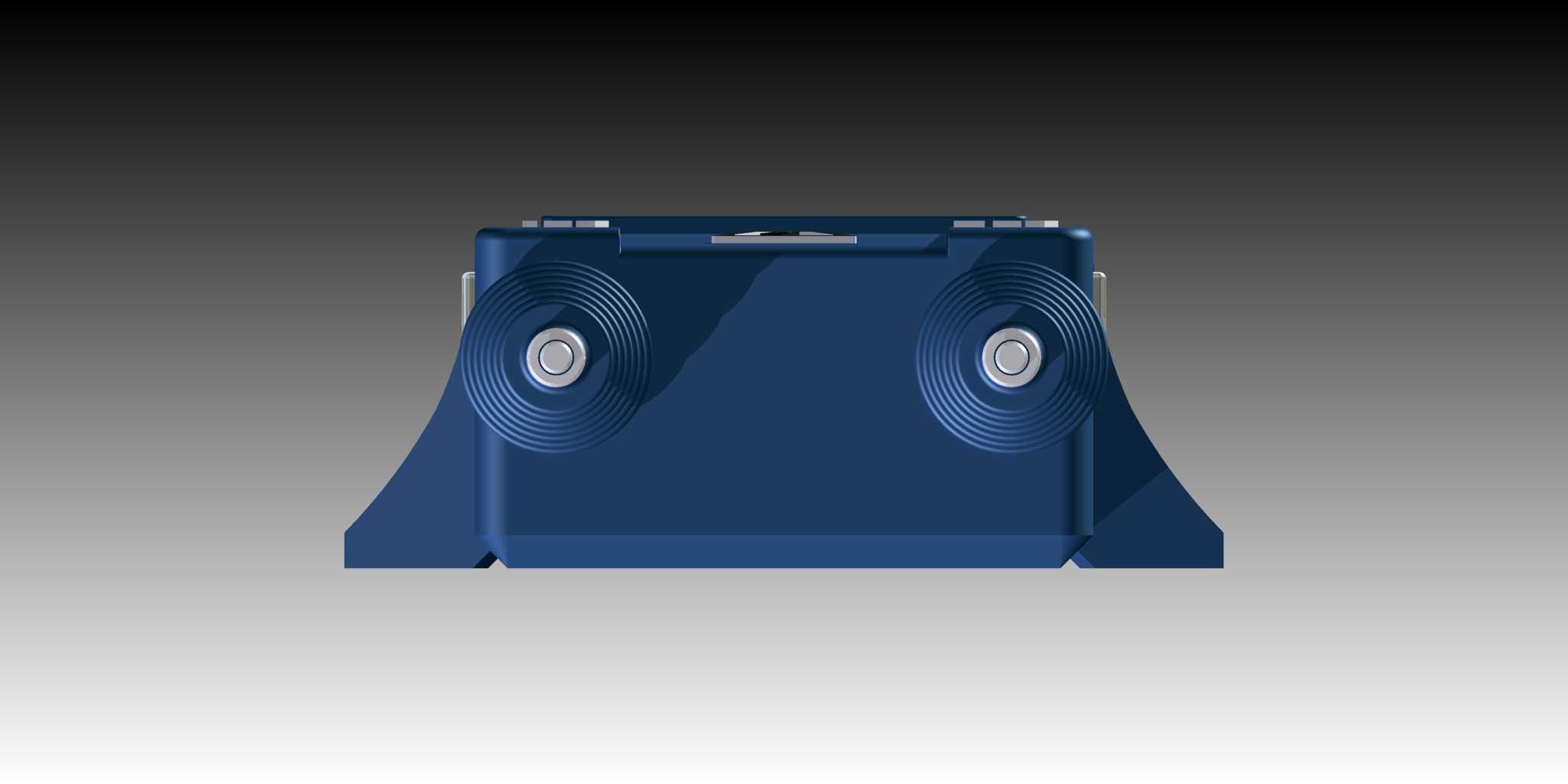

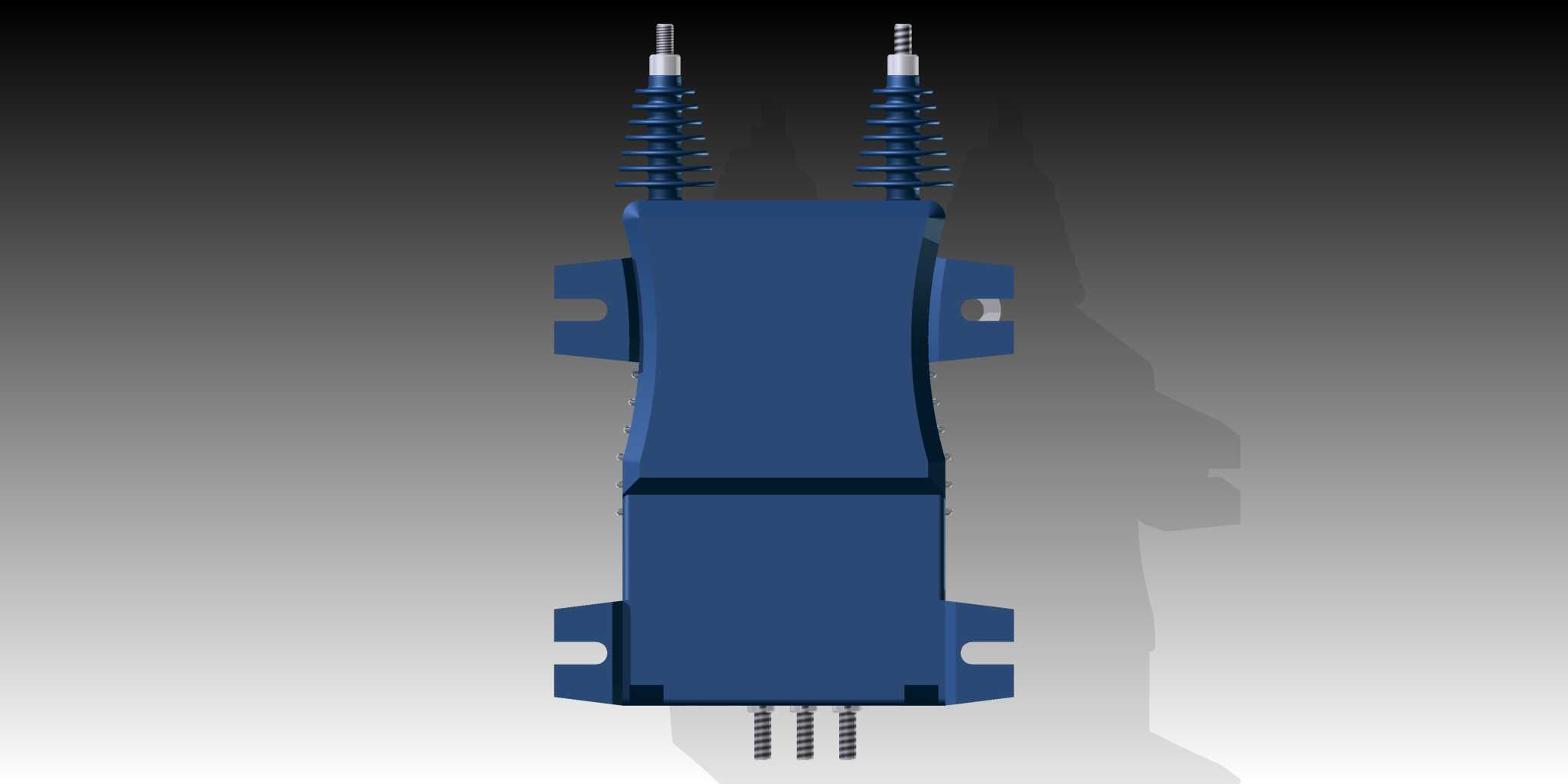

　　两个高压接线端采用带波纹绝缘护套的螺栓式接线结构，波纹设计可增加接线端的爬电距离，满足高压工况下的绝缘安全要求，螺栓接线方式可保证大电流工况下的接线可靠性，避免接触不良引发的发热、信号漂移问题。元件底部设置带安装孔的固定支脚，支脚与外壳一体注塑成型，安装孔位匹配常用的电气柜安装标准，可直接通过螺栓固定在安装底板或者DIN导轨适配支架上，安装边界预留足够的接线操作空间，不会与周边相邻电气元件产生干涉。设计过程中充分考虑工业现场的复杂工况，外壳的棱角处均做圆弧过渡处理，避免安装作业时划伤操作人员，同时外壳的密封结构可达到常规工业防护等级，能够抵御现场的粉尘、潮气侵入，保障内部测量元件的运行稳定性。两个高压接线端旁印有清晰的极性标识，

　　可指导现场接线人员正确完成回路接线，避免极性接反导致的测量失效甚至元件损坏。元件整体的外形尺寸紧凑，在满足高压绝缘距离要求的前提下尽可能压缩占用空间，适配高密度安装的电气柜布局需求，安装时无需额外定制复杂的固定支架，采用标准紧固件即可完成装配，可有效降低成套设备的装配工时与物料成本。
