水管连接用弹性快装软管夹卡箍结构

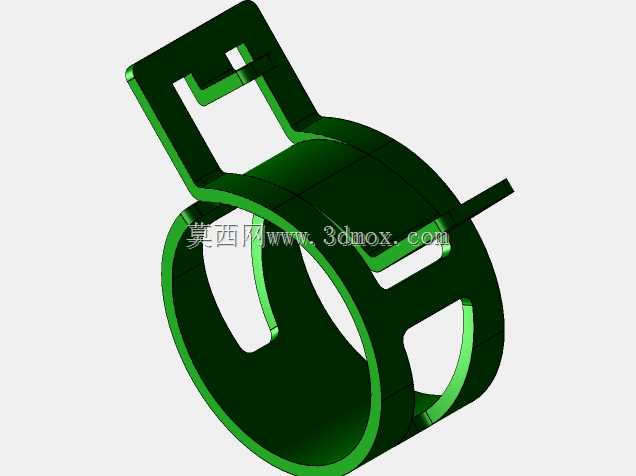

　　日常民用供水、小型设备冷却回路、园林灌溉系统的软管接驳场景里，这类一体式弹性卡箍是替代传统喉箍、铁丝捆扎的常用紧固件，尤其适合管径公差波动不大的低压软管连接工况，不需要额外工具就能完成拆装，日常维护更换管路的效率比螺栓锁紧式卡箍高不少。从结构设计来看，这款卡箍采用单钢带一体冲压成型思路，环形抱紧段的弧度完全匹配对应规格软管的外径，开口处的弹性悬臂结构是核心功能区，捏压两侧的扳动耳就能让环形段产生可控的弹性形变，撑开足够的套入间隙后，顺着管路滑到接头的卡位槽位置松开扳耳，钢带自身的回弹应力就会均匀抱紧软管外壁，把软管壁压在接头的环形凸棱之间，避免管路受压脱落或者出现渗漏。设计阶段需要重点控制几个关键尺寸，首先是环形抱紧段的自由内径，

　　要比配套软管接头的卡位槽底径小0.8到1.2毫米，保证装配后有足够的抱紧力，同时不能过盈量太大，不然捏压扳耳的时候需要的操作力过大，徒手拆装会很费劲；其次是扳动耳的折弯角度和伸出长度，要给手指捏压留出足够的操作空间，折弯处的圆角要做足够大的过渡，避免冲压应力集中导致反复拆装后出现断裂；还有环形段上的镂空槽，不是为了减重随意开设的，是为了调整整个环带的弹性模量，让抱紧力沿着圆周方向分布更均匀，不会出现局部压力过大压伤软管壁、局部压力不足密封失效的问题。安装边界上要注意，这类卡箍只适合工作压力在1MPa以下的常温流体管路，不能用在高温高压的蒸汽管路或者有强腐蚀介质的化工管路里，装配前要确认软管端部裁剪平整，

　　套入接头的深度要完全覆盖卡位凸棱，卡箍的安装位置要正对凸棱的中间位置，不能偏斜，不然长期使用后容易出现滑脱。和传统的螺栓式喉箍相比，这种一体式卡箍没有零散的螺栓、螺母零件，不会出现零件锈蚀滑牙的问题，批量装配的时候工位不需要准备螺丝刀或者扳手，工人徒手就能完成操作，在小家电内部水路、家用净水设备、小型水族系统、园林喷灌支路这类对成本敏感、装配效率要求高的场景里应用非常广泛。建模的时候要重点还原钢带折弯处的圆角过渡、弹性悬臂的形变预留量，还有环形段的真圆度，因为这些细节直接决定了卡箍的实际抱紧性能和使用寿命，如果建模时忽略了折弯圆角，后续做有限元应力分析的时候会出现应力集中系数失真的问题，计算出来的反复拆装疲劳寿命会和实际测试结果偏差很大。
