带快锁手柄的钢制软管紧固卡箍结构

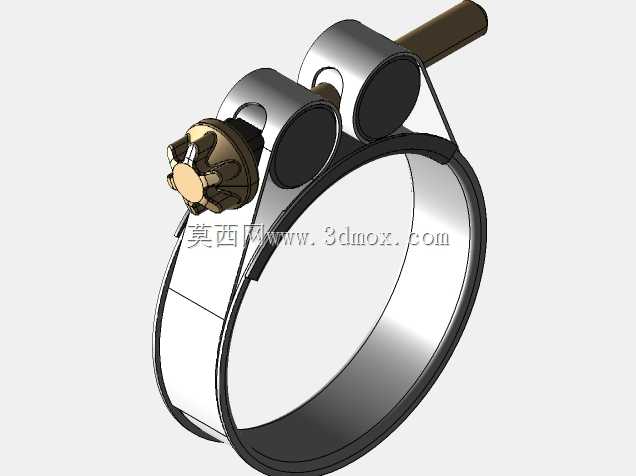

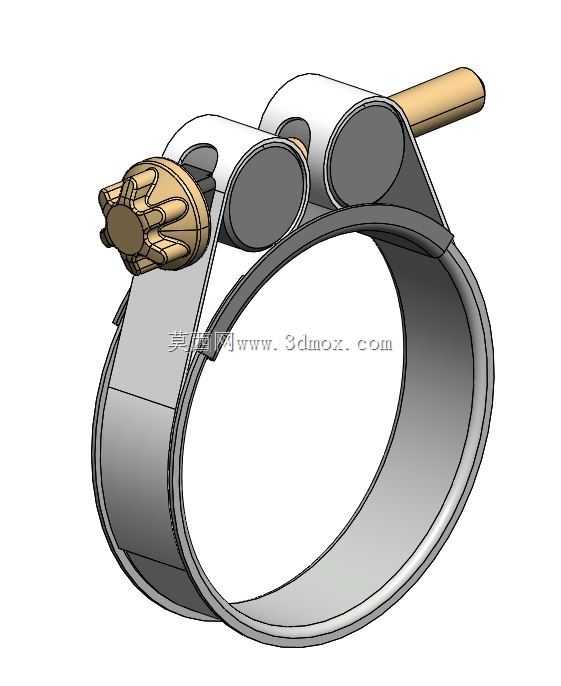

　　在液压管路、气动系统、车用流体输送、工业给排水等场景中，软管与硬管接头的连接可靠性直接决定整套管路的密封性能，一旦卡箍失效出现渗漏，轻则造成介质泄漏污染现场，重则引发系统压力骤降、设备停机甚至安全事故，这款带快锁手柄的软管卡箍，正是针对中低压软管连接场景设计的紧固元件。从结构设计来看，该卡箍采用环形钢带作为主体抱紧结构，钢带边缘做了卷边钝化处理，避免安装紧固时钢带刃口割伤软管外壁，长期使用中也能减少软管表层的应力集中，延缓橡胶或塑料软管的老化开裂。卡箍的锁紧端采用了偏心凸轮式快锁手柄结构，相比传统的螺栓紧固式卡箍，无需借助扳手等工具，手动扳动手柄即可完成锁紧与释放操作，在设备维保、管路频繁拆装的场景下能大幅提升作业效率，

　　同时凸轮锁紧结构自带一定的预紧补偿量，当软管受温度变化、压力脉动出现轻微形变时，能持续维持抱紧力，降低松脱渗漏的概率。卡箍上设置的两个圆柱定位销，一方面用于约束钢带的环绕路径，保证钢带抱紧时受力均匀，不会出现局部偏斜导致的密封盲区，另一方面也作为手柄的旋转支撑轴，确保锁紧动作顺滑无卡滞。从安装边界来看，该卡箍适配的软管外径范围覆盖常规中低压流体输送常用管径，安装时仅需将卡箍套在软管与接头的重叠区域，确保卡箍位置避开软管端部的倒角段，扳动手柄至锁止位即可完成安装，无需额外计算螺栓扭矩，对现场作业人员的技能要求更低。在实际选型应用中，这类卡箍可用于发动机冷却水路、气动设备气源管路、低压输油管路、农用灌溉软管等场景，相比蜗杆传动式卡箍，

　　其快锁结构更适合需要快速拆装的移动设备、临时管路布设场景，同时钢制主体经过表面防锈处理，可适应常规户外、工业车间的非强腐蚀工况，钢带的宽度设计也经过优化，单位面积的抱紧压强更适配橡胶软管的承压能力，不会出现过紧压裂软管、过紧切断软管增强层的问题，在长期振动的工况下，凸轮结构的自锁特性也能避免因振动导致的预紧力衰减，维持连接的长期可靠性。建模过程中，对钢带的弯折弧度、凸轮的偏心距、定位销的配合公差都做了精准还原，可直接用于管路系统的装配干涉检查、维保工艺模拟，也可作为同类紧固件设计的参考原型，帮助设计人员快速评估卡箍安装所需的操作空间、与周边管路元件的安全距离，避免实际装配时出现手柄扳动空间不足、与相邻部件干涉的问题。
