车用进气系统空气流量检测计结构

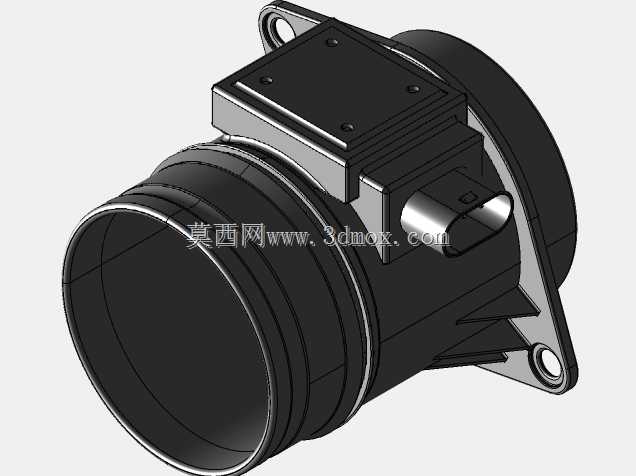

　　该部件属于汽车发动机进气系统的核心检测元件，主要搭载在燃油车型的进气道管路段，位于空气滤清器与节气门之间的安装位，实时监测进入气缸的空气质量流量，为ECU提供喷油量、点火提前角的核心计算依据，直接影响空燃比控制精度，关系到发动机动力输出、燃油经济性与尾气排放达标水平。从结构设计来看，整体采用通径式筒体结构，主流适配乘用车常见的60-80mm进气软管通径，筒体两端预留多道环形密封槽，安装时可直接卡入进气橡胶软管，配合喉箍实现径向密封，避免未计量的漏气影响检测精度。筒体侧面集成一体化的传感检测模块，模块外壳采用耐高温阻燃工程塑料材质，通过四颗紧固螺丝与筒体基座刚性连接，内部封装流量检测元件与信号处理电路，模块侧方设置标准化的电气接插口，

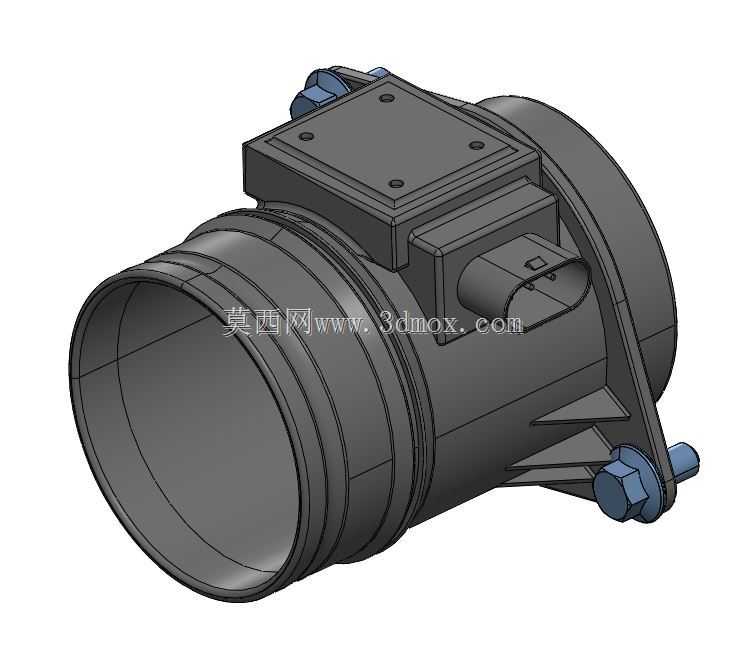

　　插口带防脱卡扣结构，可直接与整车线束端插件对插，实现信号传输与供电，接插口的针脚定义符合主流车企的通用规范，可适配多款同排量机型的线束接口。筒体下方延伸出带安装孔的固定支耳，支耳处嵌装金属衬套，配合螺栓可将整个部件固定在发动机舱的安装支架上，支耳的安装孔位公差控制在±0.1mm范围内，可抵消整车运行中的振动冲击，避免部件长期受振出现松脱、密封失效问题。设计过程中充分考虑进气阻力优化，筒体内部的流道做了顺滑过渡处理，没有突兀的台阶或凸起，避免在进气过程中产生紊流影响检测元件的测量精度，同时尽可能降低进气阻力，减少发动机进气损失。传感模块的安装位置经过流场仿真验证，处于流道内气流最平稳的区域，可避开进气脉冲带来的检测干扰，保证不同转速、

　　不同负荷工况下的流量检测数据稳定性。安装边界方面，部件整体轴向长度控制在120mm左右，最大径向尺寸不超过100mm，安装时需要预留接插件插拔的操作空间，以及筒体两端软管套接的装配余量，固定支耳的安装面与筒体轴线平行度有严格要求，避免安装后出现管路扭曲、密封不严的问题。该部件的结构设计兼顾了检测精度、安装便捷性与长期使用可靠性，可满足-40℃到120℃的发动机舱工作环境温度要求，抗振动、抗油污能力符合车载零部件的通用验证标准。
