带支架螺栓的车用发动机控制模块总成结构

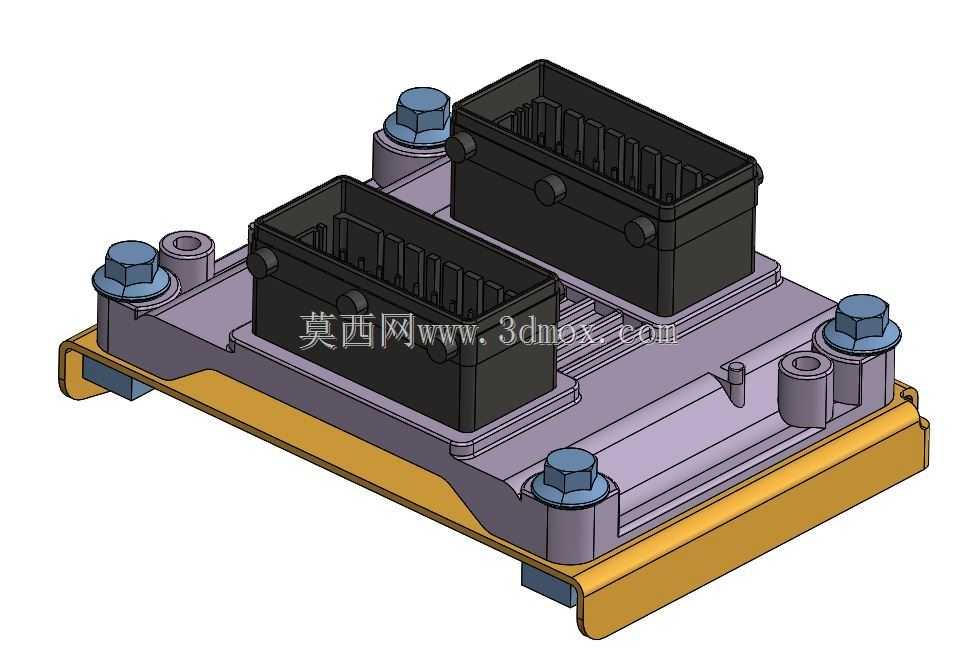

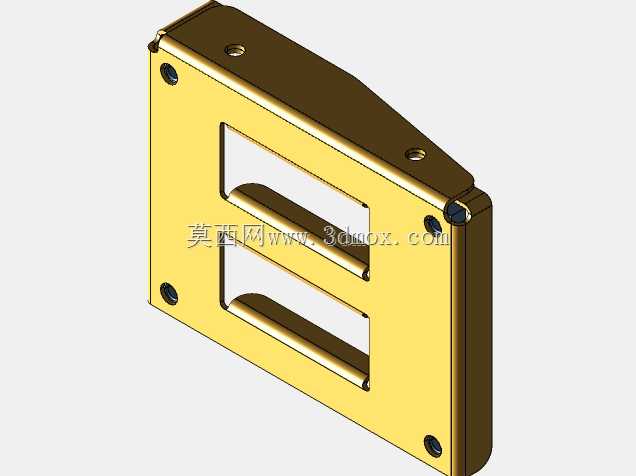

　　在商用车与乘用车的动力舱电控系统布局中，这类带集成安装支架与固定螺栓的发动机控制模块总成，是衔接发动机本体信号采集与整车电控网络的核心硬件载体，日常应用场景覆盖燃油车动力舱的高温、振动工况安装位，既要承接发动机端的喷油、点火、进气参数的信号交互，也要完成与整车CAN总线、车身电控单元的指令传输，是动力系统电控链路里不可替代的节点部件。从结构设计逻辑来看，该总成采用上下分层的布局思路，底部为冲压成型的金属安装基座，边缘做了翻边强化处理，既可以提升基座整体的抗扭刚度，也能在安装时与车身/发动机安装位形成贴合的支撑面，避免长期振动下出现固定点应力开裂。基座上预留的四个螺栓安装位采用了六角法兰面螺栓搭配防松垫圈的组合，

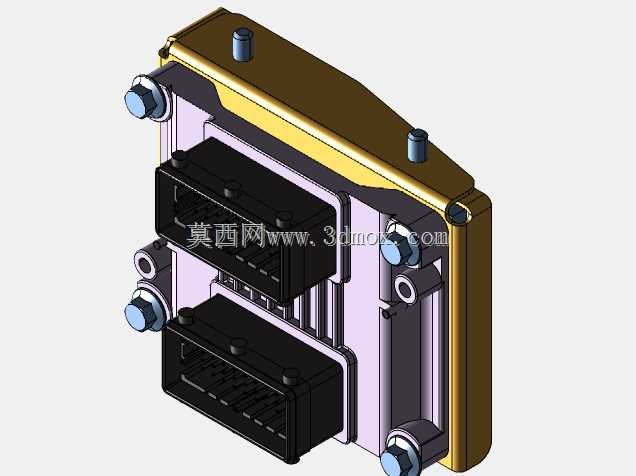

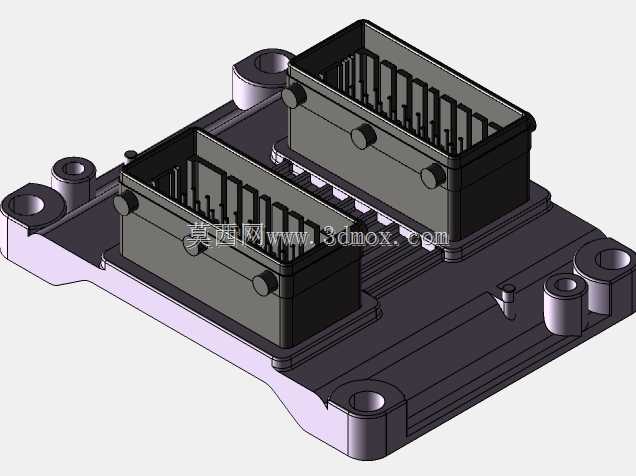

　　安装孔位的中心距严格匹配主流动力舱电控单元的通用安装边界，适配厚度在1.5-2.5mm之间的车身安装钣金，安装时不需要额外做孔位扩孔或改制，可直接完成对位固定。模块主体部分设置了两个独立的多针连接器插槽，两个插槽的针脚定义做了物理防呆区分，其中一个插槽朝向发动机侧，用于连接曲轴位置、凸轮轴位置、氧传感器、进气压力等发动机端的传感线束，另一个插槽朝向车身侧，用于连接整车供电、CAN总线、油门踏板信号等车端线束，装配时不会出现插反的问题，能大幅降低总装线上的错装概率。基座与模块本体之间设置了缓冲减震的垫层，可过滤发动机运转时传递过来的高频振动，避免模块内部电路板出现针脚脱焊、元器件松动的故障。模块外壳采用耐高温的工程塑料注塑成型，

　　表面做了加强筋结构，可承受动力舱内-40℃到125℃的温度交变工况，外壳与基座的衔接处做了密封胶条压合设计，可阻挡动力舱内的灰尘、水汽进入模块内部，满足IP6K级别的防护要求。在实际选型匹配时，该结构的安装总高度控制在75mm以内，横向安装尺寸不超过180mm，纵向尺寸不超过130mm，不会占用动力舱内过多的布置空间，可适配1.5T到3.0T排量区间的燃油发动机电控系统配套需求，也可作为改装车动力升级时的ECU固定安装结构使用，支架的安装面平整度公差控制在0.2mm以内，可保证模块安装后不会出现倾斜受力的情况，固定螺栓的拧紧力矩要求为8-10N·m，既可以保证固定可靠性，也不会因为力矩过大压裂模块外壳。
