博世款电子节气门体总成结构设计

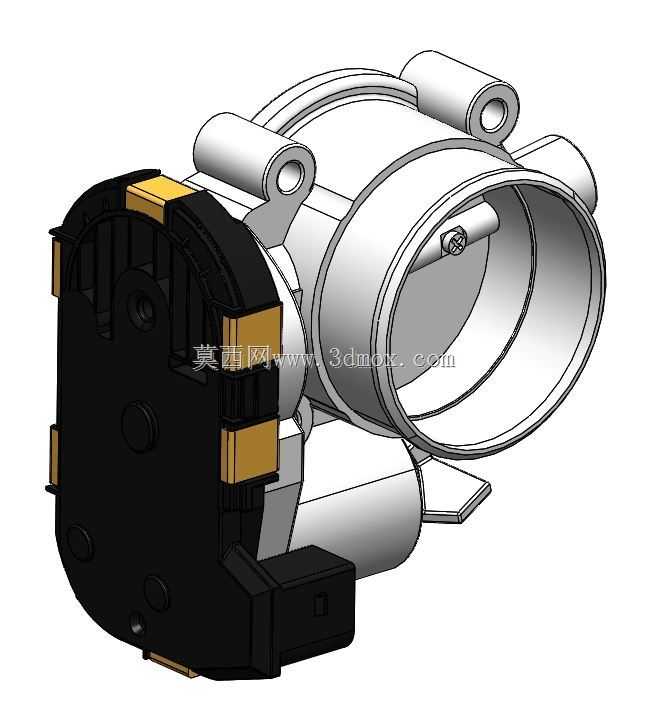

　　该电子节气门体总成是燃油车及新能源增程器进气系统的核心执行部件，主要搭载于匹配博世电控系统的乘用车动力单元，安装在空气滤清器与进气歧管之间的管路通路上，承担发动机不同工况下的进气流量精准调节职能，直接决定动力输出响应速度、空燃比控制精度以及怠速稳定性表现。从结构设计逻辑来看，整体采用集成化布局思路，将直流驱动电机、减速齿轮组、节气门阀片、位置传感器、复位弹簧全部整合在统一壳体内，大幅减少了外部连接管路与接插件数量，降低了整车装配环节的复杂度，同时也减少了进气系统的潜在漏气点。阀体的主通流道采用渐扩式流线型内壁设计，能够有效降低进气过程中的气流紊流损失，提升充气效率；阀片采用偏心轴安装结构，相比传统同心轴设计，

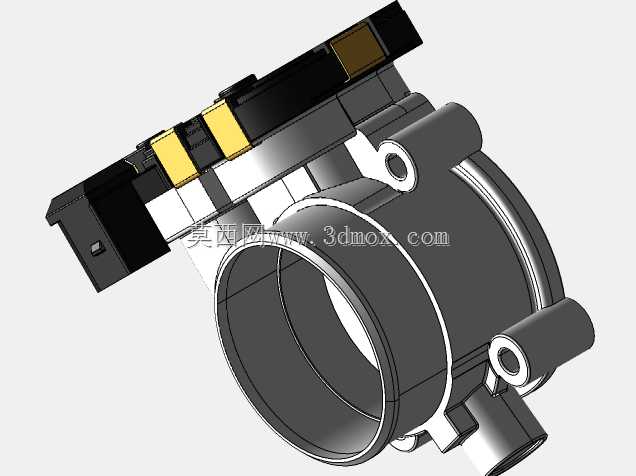

　　在小开度工况下的气流控制线性度更优，能够更好匹配怠速、低负荷巡航等精细控制场景的需求。侧面的两个带孔安装耳座是核心安装定位结构，孔位间距、安装面平面度都经过严格公差约束，确保与进气歧管对接时的密封可靠性，安装面预设的密封槽可适配橡胶密封圈，耐受-40℃到125℃的机舱工作温度区间，不会因温度交变出现密封失效。驱动端的黑色塑封外壳采用玻纤增强PA66材质注塑成型，内部集成的两级减速齿轮组将电机的高转速低扭矩输出转化为阀片转动所需的低转速高扭矩驱动力，传动间隙控制在极小范围内，避免阀片调节出现迟滞或回位偏差。集成的非接触式位置传感器可实时反馈阀片实际开度，将位置信号传输给ECU，形成闭环控制回路，相比传统接触式传感器，使用寿命更长，

　　抗振动性能更优，能够适应机舱内复杂的振动工况。电气接插件采用防错插结构设计，接插件引脚定义符合博世通用电控系统标准，可直接匹配对应车型的线束接口，无需额外转接。在设计过程中，充分考虑了不同工况下的受力情况，阀片转轴采用耐磨铜套支撑，可承受进气气流的持续冲击以及回位弹簧的反复作用力，长期使用不会出现转轴卡滞问题；复位弹簧采用双扭簧结构，在系统断电或出现故障时，可将阀片自动复位到预设的跛行开度位置，保证车辆能够以应急工况行驶到维修站点，避免出现动力完全中断的安全风险。整体外形的轮廓边界充分考虑了机舱内的布置空间，驱动模块侧置的布局不会与周边的进气软管、线束、冷却管路产生干涉，适配多数横置前驱车型的机舱布置需求。
