汽车发动机塑料机油加注口盖结构

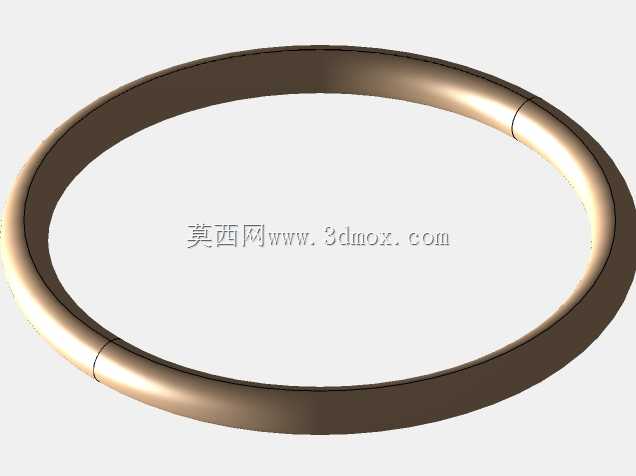

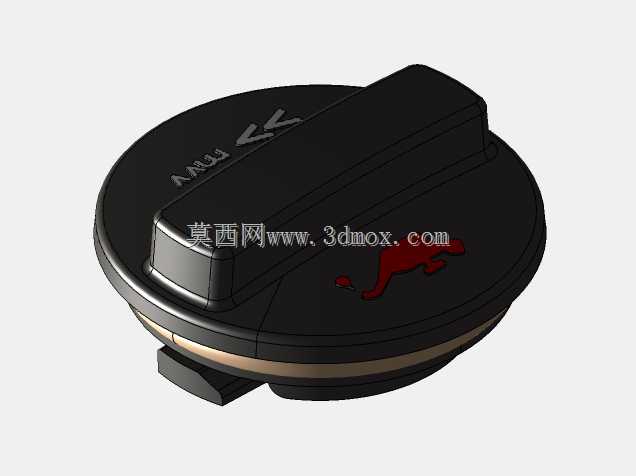

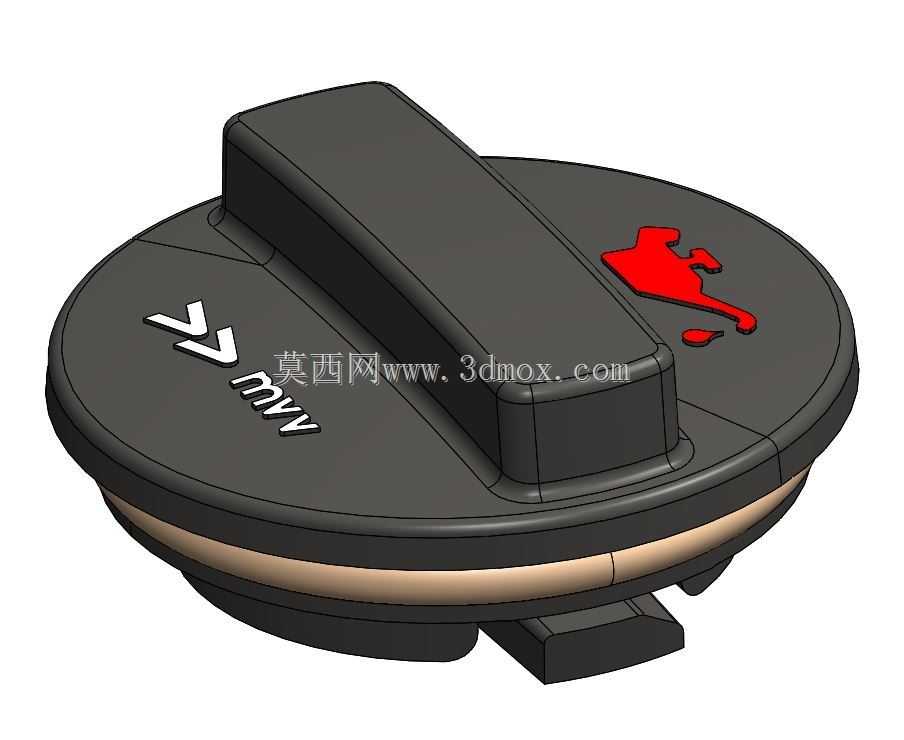

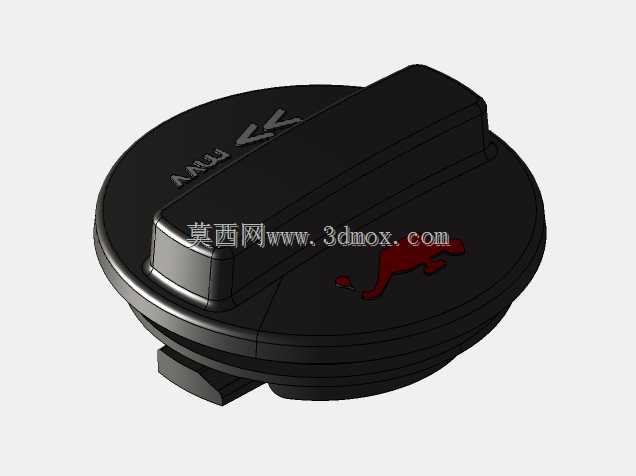

　　日常做动力总成周边附件设计时，机油加注口盖是很容易被新手忽略，但直接影响整车使用体验的小部件，很多人觉得就是个堵盖，实际要兼顾的工程需求一点不少。这个结构采用全塑料注塑成型方案，主体选用耐油耐温的改性PP材质，顶部做了加宽的一字式握持凸筋，徒手拧动时不需要额外工具，即使手上沾有机油或者冬季戴薄劳保手套操作，也能有足够的摩擦力，不会出现打滑拧不动的情况。盖体侧面的密封槽做了圆弧过渡处理，配套的丁腈橡胶密封圈卡入后不会出现翻边、移位的问题，拧紧后能完全贴合加注口的端面，既可以防止车辆行驶过程中机油飞溅溢出，也能阻挡外界的灰尘、水汽进入曲轴箱污染机油，避免机油提前变质影响润滑效果。设计阶段特意做了全周的拔模斜度，所有加强筋、

　　卡扣结构的拔模角度都控制在1.5度以上，没有倒扣或者薄厚突变的结构，注塑生产时可以顺利脱模，不会出现粘模、缩痕、缺料的缺陷，量产良率能控制在很高的水平。盖体下部的卡扣结构是和主流乘用车发动机的加注口口径匹配的，采用三卡点均布设计，安装时只需要对准卡槽旋转90度就能卡紧到位，同时有清晰的到位反馈，不会出现虚拧漏装的问题，日常保养更换机油时，加注完成后可以快速封盖，不需要反复调整对位。盖体表面预留了标识模位，可以直接模压机油标号、品牌标识或者加注警示符号，不需要后续二次印刷或者粘贴标识，长期接触机油、高温环境下也不会出现标识脱落模糊的问题。整个盖体的外轮廓没有尖锐棱角，所有边缘都做了R2以上的圆角处理，安装后和发动机装饰罩的间隙均匀，

　　不会出现干涉磨损装饰罩的情况，同时外露的外观面可以做皮纹处理，和发动机舱内的其他塑料件质感保持统一，不会显得突兀。做结构校核时要重点注意密封面的平面度，整个密封端面的平面度公差要控制在0.1mm以内，避免拧紧后局部间隙过大导致渗油，同时卡扣的强度要满足反复拆装500次以上不出现断裂、塑性变形的要求，覆盖整车全生命周期的保养拆装需求，不需要中途更换口盖。
