带压力传感结构的车用燃油分供管

　　在车用发动机燃油供给系统的布局中，燃油分供管承担着将稳压后的燃油均匀分配至各缸喷油器的核心作用，这款集成燃油压力传感器的分供管结构，主要适配小排量多点电喷发动机的舱内布置需求。从实际装车场景来看，这类分供管通常安装在进气歧管侧方的缸盖安装面上，周边需要预留喷油器插接、燃油管路接入以及传感器线束走线的操作空间，设计阶段需要充分避让周边的进气道、点火线圈以及线束固定卡扣的安装位置，避免装车后出现运动干涉或者后期维护拆装困难的问题。

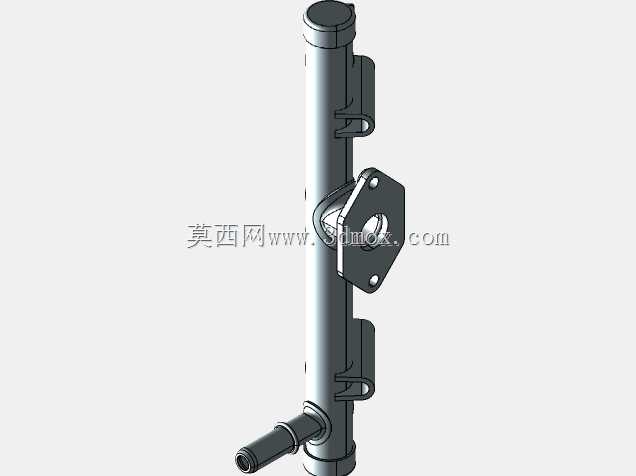

　　结构设计上，主油管采用薄壁金属圆管结构，在保证耐压强度的前提下尽可能降低整体重量，管体上冲压成型的多个安装支耳，分别对应缸盖上的固定螺栓点位，支耳上的安装孔位同轴度公差控制在0.1mm以内，确保装配时不会出现强制装配导致的管体变形。集成在管体侧方的燃油压力传感器安装座采用一体冲压焊接结构，安装面的平面度要求控制在0.05mm以内，保证传感器装配后的密封性能，避免燃油渗漏风险，传感器的采样通道直接连通主油管内腔，能够实时采集管内燃油的静态压力数据，为ECU调整喷油量提供精准的压力参考信号。

　　管体端部的燃油接入接口采用标准快插结构设计，适配整车燃油管路的快插接头，装配时无需额外卡箍即可实现密封连接，能够承受1.2倍工作压力的密封测试不出现渗漏。管体上对应各缸喷油器的接口位置，严格按照发动机缸心距进行排布，每个接口的轴线与喷油器安装轴线保持重合，避免喷油器装配后出现偏斜导致的密封失效或者燃油喷射角度偏差。设计过程中还需要考虑管体的抗振性能，通过安装支耳上的橡胶减震垫结构，过滤发动机运转过程中传递到分供管上的振动，避免长期振动导致的焊缝开裂或者传感器信号漂移问题。

　　从安装边界来看，这款分供管的整体外轮廓尺寸需要匹配对应机型的缸盖宽度，安装后管体与周边部件的最小间隙保持在8mm以上，满足发动机运转过程中热胀冷缩的间隙需求，同时传感器的插接件朝向需要预留足够的线束插拔空间，方便产线装配以及后期售后维护时的操作，不需要拆解周边其他部件即可完成传感器的更换作业。油路内部的流道设计尽可能减少转角突变，降低燃油流动过程中的阻力损失，保证各缸喷油器的供油压力一致性，避免各缸喷油量偏差过大导致的发动机运转抖动问题。
