车用空调交流冷凝器结构原理模型

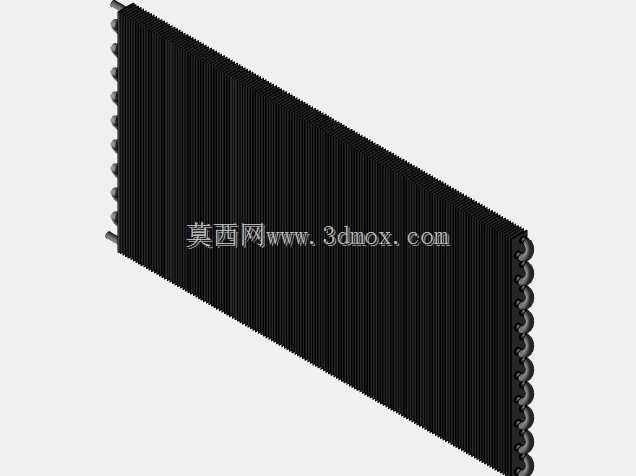

　　该模型还原的是车辆空调系统里的交流冷凝器核心结构，属于制冷回路里的关键热交换部件，日常在乘用车辆、商用货运车辆的空调系统中广泛应用，承担着将压缩机排出的高温高压气态制冷剂冷凝为液态的核心作用，是空调制冷循环里放热环节的核心载体。从结构设计来看，模型采用了平行流翅片式的主流结构形式，整体为扁长矩形的芯体布局，侧边预留了与空调压缩机上部入口、储液干燥器下部出口对接的管路接口，接口位置的排布完全遵循实车装配的管路走向逻辑，能直观呈现制冷回路中制冷剂的流动路径：从压缩机过来的高温气态制冷剂从上端接口进入集流管，均匀分配到每一根扁形换热流道中，通过密集排布的散热翅片与流经芯体的外界空气完成热交换，逐步降温液化后汇集到另一侧集流管，

　　从下端接口流向干燥器完成后续的节流降压流程。设计层面充分考虑了车用场景的安装边界，芯体整体厚度控制在较薄的区间，适配车辆前脸冷凝器安装舱的狭窄空间，翅片采用连续波纹式结构，在有限的体积内最大化拓展换热接触面积，同时兼顾空气流通的阻力特性，避免因芯体风阻过大影响散热效率与车辆行驶的迎风能耗。侧边的集流管采用圆弧过渡的密封结构，每一段流道的分隔位置都对应实车的流量分配设计，避免出现制冷剂分配不均导致的局部换热效率不足问题。在实际装车应用中，这类冷凝器通常布置在车辆前端散热模块的最外侧，与水箱散热器、电子风扇配合完成热交换，模型还原的接口朝向、芯体长宽比例都符合主流紧凑级车型的安装尺寸要求，结构上没有多余的冗余设计，所有的翅片排布、流道走向都服务于提升冷凝效率、降低制冷剂侧压力损失的核心目标，能帮助结构设计人员快速理解车用冷凝器的工作逻辑，也可作为制冷系统选型阶段的原理参考，直观展示不同接口位置对应的回路连接关系，避免管路对接出现走向错误。
