可移动式盘管式后冷却换热装置

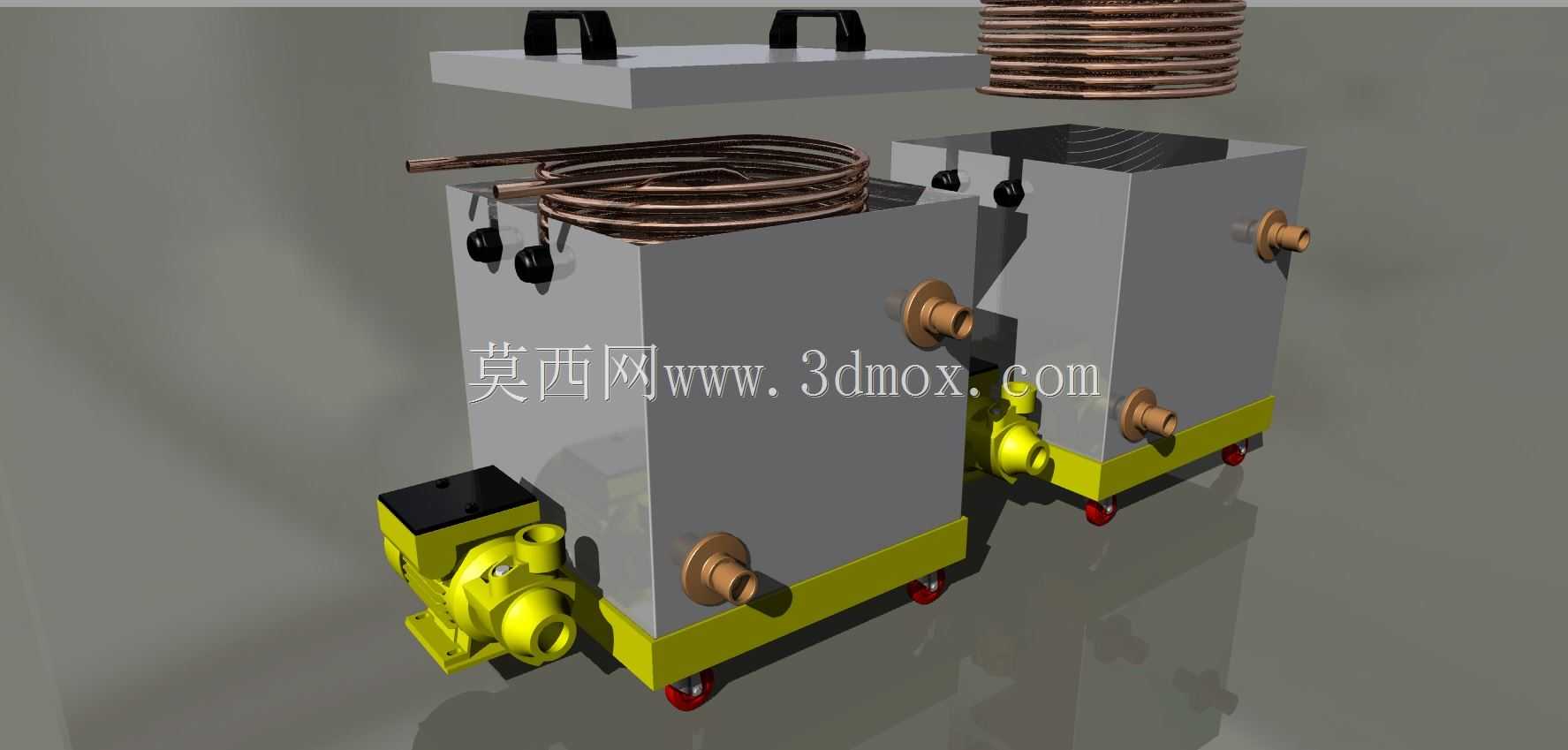

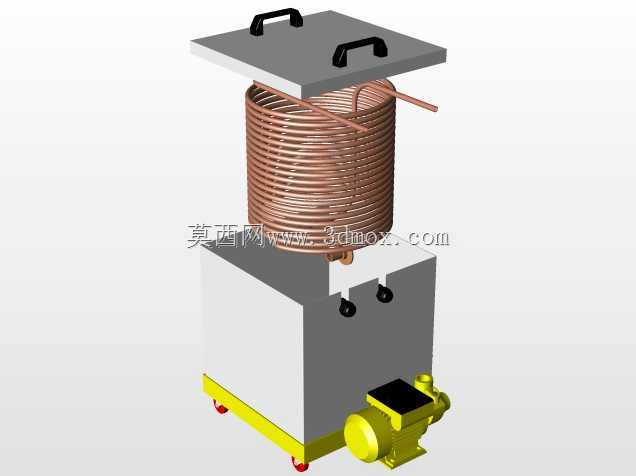

　　在压缩空气系统、小型工艺流体冷却的现场工况里，这类带脚轮的盘管式后冷却装置，往往承担着把高温介质快速降到目标温度的作用，不像大型管壳式换热器需要固定安装在管廊架上，它的移动属性刚好适配多工位轮换、临时管线接驳的生产场景，比如机加工车间里分散布置的小型空压机出口，或是实验室中试装置的临时冷却回路，不用提前做混凝土基础，推到对应工位接好管路就能投用。从结构设计来看，主体采用箱式储液腔体作为冷却介质的容纳空间，紫铜盘管弯折成多层螺旋结构浸没在腔体内的冷却介质中，高温介质从盘管一端流入，在螺旋流道里和腔体内的冷却介质充分逆流换热，紫铜材质的高导热系数能最大化缩短换热路径长度，相比同换热面积的直管结构，螺旋盘管的湍流效应更强，

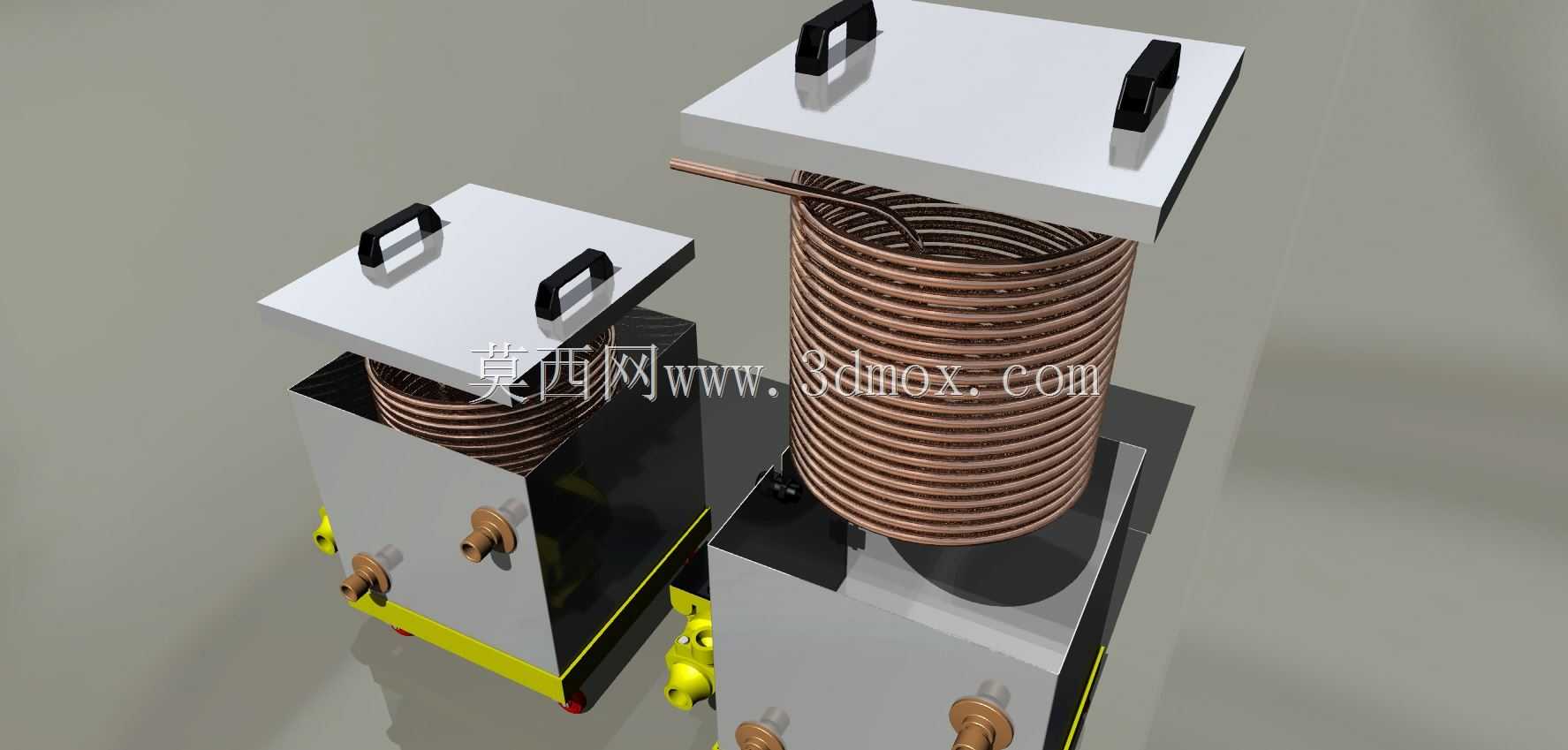

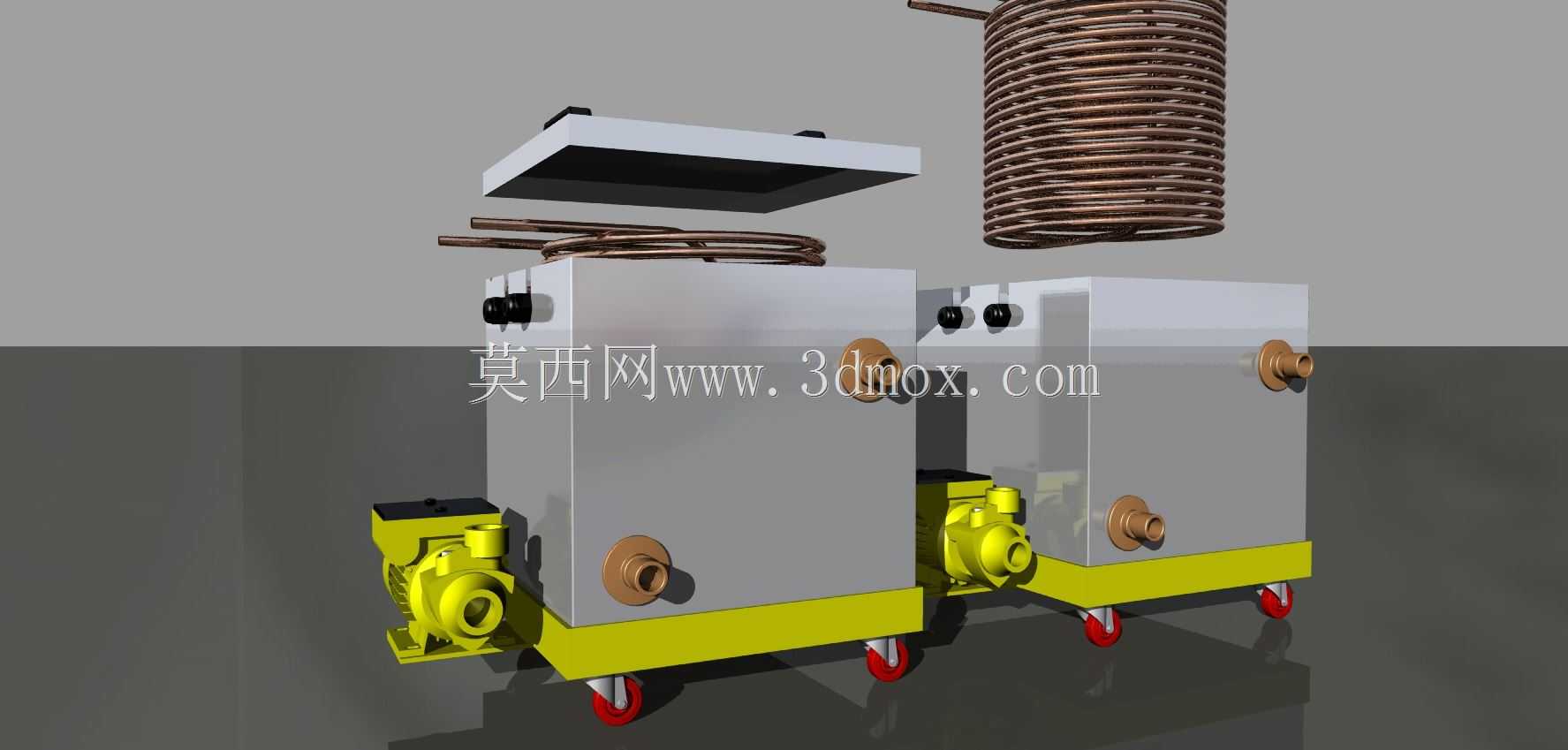

　　不容易在管内壁形成滞留层，长期运行的换热效率衰减更慢。腔体底部集成的输送泵单元，直接和腔体的冷却介质出口连通，不用额外外接循环泵来驱动冷却侧的介质流动，泵体采用侧装下置的布局，一方面降低了整机的重心，移动过程中不容易出现侧翻，另一方面也缩短了泵的吸入管路长度，减少气蚀发生的概率，泵的进出水口都采用标准外螺纹接头，和现场常用的软管、硬管都能快速适配，不用额外加工转换接头。腔体顶部设计了可拆分的盖板结构，盖板上设置两个提手，日常维护的时候不用吊装设备，两个人就能把盖板抬开，清理腔体内的积垢、检查盘管的腐蚀情况，盘管本身采用模块化设计，和腔体侧壁的接头采用活接连接，需要更换盘管的时候不用整体拆解设备，

　　松开活接螺母就能把整组盘管从腔体里提出来，大幅缩短停机维护的时间。整机底部安装四个带刹车的万向脚轮，脚轮的安装座直接焊接在腔体底部的加强槽钢上，槽钢框架同时承托腔体、泵体的重量，避免腔体侧壁直接承受载荷出现变形，脚轮的刹车采用双踏板结构，踩下锁定踏板后轮子和转向结构同时锁死，设备运行的时候不会因为管路振动出现移位。安装边界方面，整机的宽度控制在常规车间通道的通行宽度以内，长度方向预留了泵体和接头的操作空间，靠墙布置的时候只需要留出侧面接管的操作距离，不需要在设备后方预留检修空间，所有的维护操作都可以从设备正面和顶部完成，适合在空间紧凑的车间边角位置布置。进出介质的接头都设置在腔体的同一侧，现场配管的时候所有管线都可以从单侧排布，

　　不用绕到设备另一侧接管线，减少管线的弯折数量，降低管路阻力。冷却侧的介质可以根据工况需求选择常温冷却水或者低温乙二醇溶液，腔体侧壁预留了液位观察的接口位置，可以外接液位计实时监测腔体内的冷却介质存量，避免泵出现空转。盘管的流道设计考虑了不同介质的流速需求，螺旋的节距经过调整，保证介质在管内的流速处于合理区间，既不会因为流速过快造成压损过大，也不会因为流速过慢导致换热效率不足，同时管内的流速足以带走介质里的部分杂质，减少管内堵塞的概率。腔体的内壁做了防腐处理，适配不同水质的冷却介质，外壁采用哑光涂装，避免车间灯光照射产生反光影响操作人员观察接头的渗漏情况，所有的外露金属接头都做了钝化处理，长期在潮湿的车间环境里不容易生锈，减少接头拆卸时的锈蚀卡滞问题。
