乘用车左制动盘结构三维数模

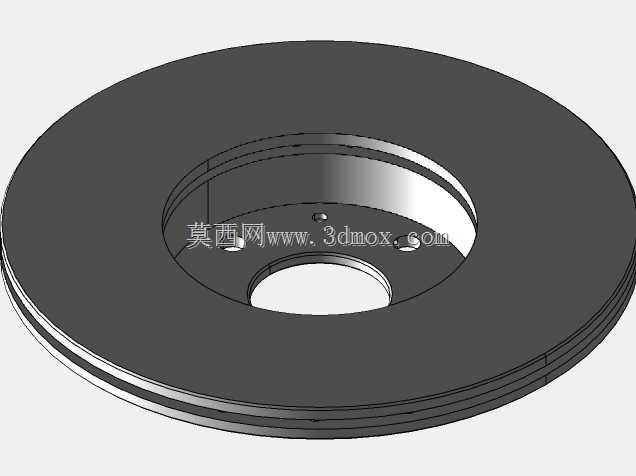

　　在乘用车底盘制动系统的开发流程中，制动盘作为盘式制动结构的核心摩擦承载部件，其结构合理性直接决定整车制动效能、热稳定性与行驶安全性。这款左制动盘的三维结构设计，完全围绕前轮左侧安装位的空间边界展开，整体采用典型的实心盘式结构，适配小排量家用乘用车的前轮制动载荷需求。从安装匹配维度看，制动盘中心的定位孔严格匹配轮毂轴头的配合公差，盘面分布的安装螺栓孔位与轮毂轴承座的固定点完全对应，安装端面的平面度公差控制在0.02mm以内，避免装车后出现制动抖动、偏磨等常见故障。制动盘的摩擦工作面预留了均匀的通风散热间隙？不，这款实心盘的厚度设计充分考虑了城市工况下频繁制动的热容量需求，盘面的环形摩擦区域宽度匹配对应制动片的摩擦面积，

　　保证制动时摩擦片完全贴合工作面，不会出现边缘偏载导致的局部过热开裂。设计过程中，首先需要根据整车轴荷分配、最高车速、制动减速度要求计算所需的制动盘有效半径与热容量，再结合转向节、轮毂单元的现有安装边界确定中心孔直径、螺栓孔分布圆尺寸，同时要避让转向拉杆、防尘罩等周边部件的运动包络，避免转向极限位置出现运动干涉。实际装车应用中，左制动盘随前轮同步转动，制动时制动卡钳的活塞推动两侧摩擦片夹紧制动盘工作面，通过摩擦作用将车辆的动能转化为热能散出，实现车辆减速或驻车。结构设计上，制动盘与轮毂配合的安装台肩做了倒角过渡，既方便装配时的导向定位，也能减少应力集中，避免长期交变载荷下台肩位置出现疲劳裂纹。盘面的非摩擦区域做了减重凹腔设计，

　　在不影响结构强度与热容量的前提下降低簧下质量，提升悬架的响应速度与行驶平顺性。从建模逻辑来看，整个数模采用回转特征为基础，通过拉伸切除完成安装孔、减重腔的结构构建，所有配合面的公差标注完全符合汽车行业制动部件的设计规范，可直接用于后续的工程图导出、CAE热结构耦合仿真，也可作为制动系统匹配设计、教学演示的参考数模，帮助结构设计人员理解盘式制动部件的安装逻辑与尺寸约束要点。
