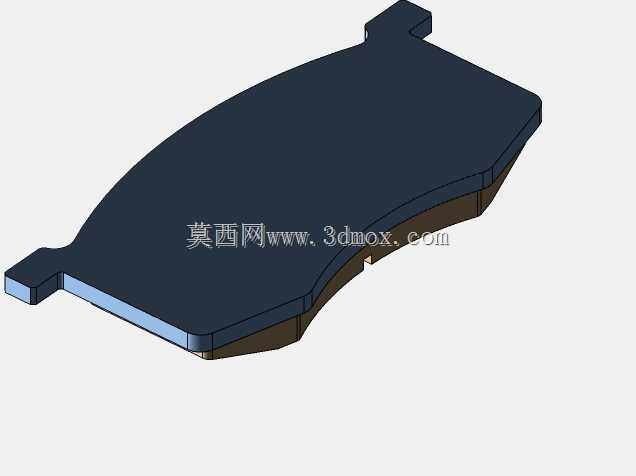

盘式制动摩擦衬片三维结构设计

　　盘式制动摩擦衬片是车辆制动系统的核心执行部件，直接决定制动效能的稳定性与行车安全，广泛应用于乘用车、轻型商用车的前轮及四轮盘刹配置的后轮制动回路中，在制动过程中通过与制动盘的端面摩擦，将车辆行驶的动能转化为热能耗散，实现车辆减速或驻车。从结构设计逻辑来看，该衬片采用非对称弧形轮廓，完全匹配对应车型制动盘的摩擦环面扫掠范围，避免摩擦过程中出现局部偏磨或衬片边缘应力集中的问题，钢背外侧的凸耳结构为安装定位特征，与制动卡钳的导向槽精准配合，限制衬片在制动过程中的周向转动与径向窜动，保证制动力传递路径的一致性。摩擦材料层与钢背采用高温粘接加铆接的复合连接工艺，可承受制动过程中最高数百摄氏度的瞬时温升，避免频繁制动工况下摩擦层与钢背脱层失效，

　　摩擦层的厚度设计兼顾了使用寿命与制动踏板行程的匹配，过厚会导致卡钳活塞伸出量过大引发制动偏软，过薄则会缩短维护周期增加使用成本。安装边界方面，衬片的弧形外轮廓曲率与对应制动盘的外径完全适配，两侧定位凸耳的宽度、厚度公差控制在IT7级精度范围内，与卡钳导向槽的配合间隙预留0.1-0.2mm，既保证制动过程中衬片可沿轴向灵活滑移，又避免间隙过大引发制动异响或抖动。衬片的钢背厚度根据额定制动力矩计算确定，可承受制动时的最大挤压应力不发生塑性变形，摩擦层表面的倒角与开槽设计，可在制动初期快速排出摩擦面间的磨屑与空气，避免出现水滑效应或制动尖叫，同时开槽可引导热流扩散，降低摩擦面的热衰退速率。在实际工程应用中，

　　该类衬片的三维建模需严格匹配整车制动系统的匹配参数，包括卡钳活塞直径、制动盘有效半径、轮缸额定工作压力等，确保衬片的摩擦面积满足单位面积压力的设计限值，避免制动过程中摩擦材料过早磨损或出现热开裂问题，建模时需重点关注定位凸耳的形位公差、摩擦层与钢背的贴合面平面度，这些参数直接影响衬片装配后的制动平顺性与使用寿命。
