小型车辆左心轴转向节结构设计

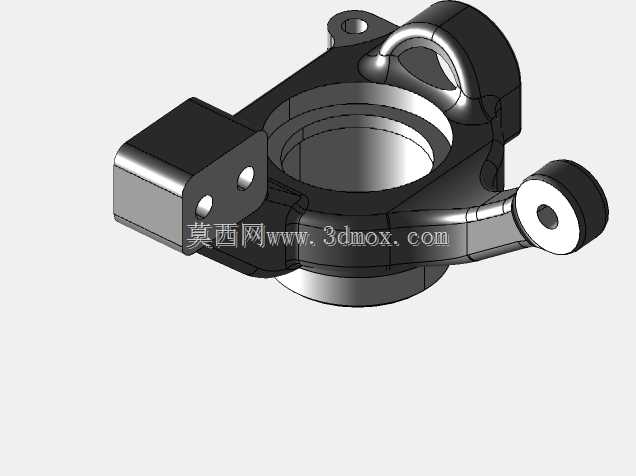

　　该零件作为小型乘用车辆底盘行走系统的核心承载连接件，主要承担前轮转向动作的铰接支撑、悬挂系统载荷传递以及制动组件的安装定位功能，日常行驶过程中需要同时承受来自路面的垂直冲击、转向时的横向力矩以及加减速带来的纵向载荷，对结构强度和安装配合精度有较高要求。从结构设计逻辑来看，主体采用环形中空基座作为核心承力结构，中心大尺寸通孔用于匹配轮毂轴承的安装外圈，孔壁的加工精度直接决定轮毂转动的同轴度，也影响行驶过程中车轮的跳动量控制。基座向三个方向延伸出功能安装支耳：侧方平置的带双孔支耳用于连接下摆臂，两个安装孔的孔距公差、端面平面度需要严格控制，避免装配后出现下摆臂运动卡滞，影响悬挂的滤震动作；上方带吊装孔的弧形支耳用于连接减震器总成，

　　弧形过渡结构能够分散减震器传递的冲击载荷，避免应力集中导致的支耳断裂；斜向延伸的单孔支耳为转向拉杆的连接点位，孔位的空间角度直接决定前轮前束、外倾等定位参数，建模时需要严格按照整车四轮定位参数设定空间坐标，避免装配后出现轮胎偏磨、转向回正力异常的问题。安装边界方面，各支耳的安装孔均设计为通孔结构，适配标准螺栓的穿装固定，各支耳的安装端面均预留了足够的扳手操作空间，不会出现装配时工具无法就位的问题；主体环形结构的外径尺寸匹配对应车型的轮毂轴承座尺寸，轴向厚度满足轴承压装后的定位要求，不会出现轴承轴向窜动的问题。建模过程中所有承力部位的转角均采用圆角过渡，避免铣削加工时出现应力集中点，同时各安装面的凸台结构既保证了安装面的接触刚度，也减少了不必要的机加工面积，降低零件加工成本。该结构适配多数小型前驱车型的前悬布置，可直接用于同平台车型的底盘结构参考，也可作为转向节类零件建模的结构范本，帮助设计人员快速梳理底盘行走部件的连接逻辑与载荷传递路径。
