大众尚酷MK1前发动机安装法兰结构

　　在老款大众车型的动力系统改装与原厂维修场景中，前发动机安装法兰是衔接动力总成与前副车架安装点位的核心承载连接件，这款对应1981款VW Scirocco 1.7L车型的安装法兰，同时适配同平台Rabbit车型的安装点位，也可作为EV动力改装项目中对应零件号171199319A的替代结构使用。从实际装车的功能需求出发，该法兰需要同时承担发动机静态支撑、行驶工况下的振动缓冲传递、以及动力总成位移限位的多重作用，设计过程中首先要匹配原车的安装边界，避免与周边的冷却管路、线束走向、前纵梁钣金结构产生干涉。

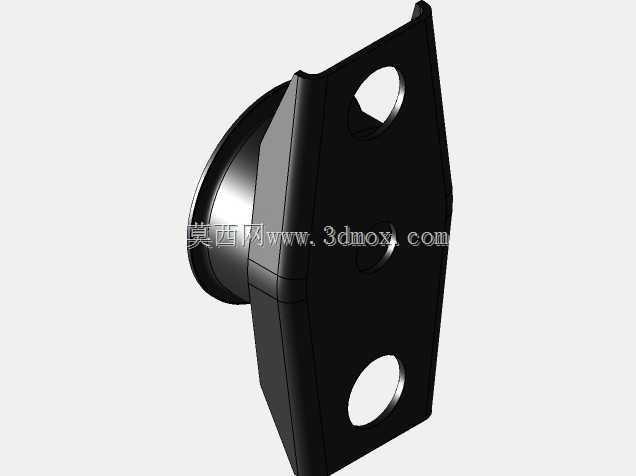

　　从结构设计逻辑来看，该法兰采用一体化铸造成型的主体结构，一侧为带定位止口的圆柱对接面，用于和发动机侧的安装支脚精准贴合，止口的直径公差控制在h7级别，保证装配后不会出现径向窜动；另一侧为带三个安装通孔的平板安装面，三个孔位的位置度公差严格匹配原车副车架的安装螺柱坐标，其中上下两个大直径通孔用于穿装主固定螺栓，中间的小孔位用于定位锁止，避免长期振动下螺栓出现松旷。法兰主体的过渡区域采用大圆角渐变结构，而非直角衔接，目的是分散发动机运转过程中传递到安装点的交变应力，避免应力集中导致的法兰断裂问题，这也是老款德系车型底盘支撑件的典型设计特征，在保证结构强度的同时尽可能控制零件自重。

　　实际安装作业中，该法兰的平板安装面需要与副车架安装面完全贴合，平面度公差要求控制在0.1mm以内，避免装配后出现附加安装应力；圆柱对接面的轴向长度需要匹配发动机支脚的嵌入深度，过长会导致发动机安装位置后移，干涉防火墙周边的附件，过短则会导致支脚啮合长度不足，极端工况下存在脱开风险。在EV改装场景中使用该法兰时，需要注意驱动电机的安装支脚尺寸与原发动机支脚的差异，若对接止口尺寸存在偏差，可在圆柱面增加适配衬套调整，但衬套的材质需要选用邵氏硬度60以上的耐油橡胶或铝合金材质，避免长期受力出现形变。

　　从工况适配角度，该法兰需要承受发动机怠速时的高频振动、急加速时的扭矩反作用力、以及颠簸路面下的冲击载荷，因此建模过程中对安装孔周边的结构做了局部加厚处理，加厚区域的厚度比平板主体厚3mm，模拟原厂零件的加强筋结构，无需额外增加外置加强筋即可满足强度要求。法兰的外露边缘全部做了R2的倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中点，对应金属零件的加工工艺，该结构可直接采用铸铝成型后做表面喷塑处理，也可采用钢板冲压焊接成型，两种工艺都能满足装车的强度要求，铸铝版本重量更轻，适合改装场景使用，钢板焊接版本成本更低，适合维修替换场景使用。

　　在三维建模的细节处理上，该法兰的所有安装孔都做了沉孔设计，沉孔深度刚好容纳固定螺栓的头部，避免螺栓头突出平面影响装配贴合度；圆柱对接面的根部设计了宽度2mm的退刀槽，对应机加工工艺要求，方便车床加工止口面时退刀，不会出现加工根切的问题。整个零件的外形轮廓完全避让原车的转向横拉杆、前防倾杆的运动行程，在方向盘打满、悬架压缩到极限位置时，法兰与周边运动部件的最小间隙保持在10mm以上，不会出现运动干涉。对于改装场景的使用者来说，该法兰的三维模型可直接用于安装位置的校核，也可作为基础模型修改孔位尺寸，适配不同型号的动力总成安装，无需从零开始测绘原车零件，大幅缩短改装项目的设计周期。
