石油井下作业用封隔器夹持环结构设计

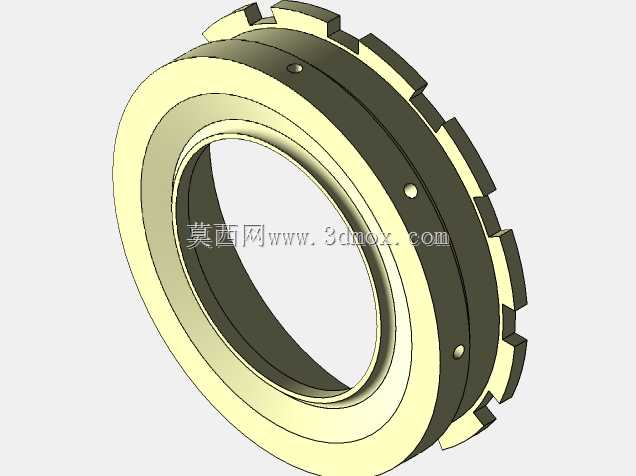

　　在油气田井下作业的管柱串配套场景中，这类环形夹持构件是封隔器实现坐封、锚定功能的核心配套零件，主要承担管柱轴向位置锁定、封隔胶筒轴向承载限位的作用，当封隔器下放到设计井段后，该构件通过外侧周向分布的卡齿结构与套管内壁咬合，配合内部锁紧机构抵消封隔器坐封后的上顶力，避免管柱移位导致封隔失效。从结构设计逻辑来看，整体采用同轴环形基体布局，内外圆均预留了与封隔器中心管、外层卡瓦组件的配合公差带，外侧周向均匀排布的凸齿做了倒角过渡处理，避免下井过程中刮碰套管壁造成防腐层损伤，基体上预留的三个径向小孔用于安装锁紧销钉，可在坐封动作触发后实现卡持位置的机械锁止，防止作业过程中齿圈回退导致锚定失效。设计过程中需要重点匹配安装边界尺寸：

　　内孔直径需与对应规格封隔器的中心管外径保持H7/f6的间隙配合，保证构件可沿中心管轴向顺畅滑动完成坐封动作，外圆齿顶圆直径需小于对应套管的通径尺寸，预留足够的下井间隙避免卡阻，构件的轴向厚度需匹配封隔器胶筒的压缩行程，保证胶筒被压缩到设计密封压缩量时，夹持环刚好抵达锚定位置完成咬合。不同于常规的一体式卡瓦结构，这种分体式环形夹持环的受力分布更均匀，周向每个卡齿的咬合力偏差可控制在8%以内，能有效避免局部应力集中造成的套管损伤，同时拆装维护更便捷，当个别齿出现磨损时可单独更换该构件，无需整体更换封隔器卡瓦总成。在实际建模过程中，卡齿的齿形角度经过反复校核，采用15度的咬入角设计，既保证足够的锚定抓附力，又能在解封作业时顺利脱开，不会出现卡瓦无法收回导致的管柱遇卡事故，基体的环形槽结构用于配套密封胶圈，可隔绝井下高压井液对内部锁紧机构的冲蚀，延长构件在高温高压井况下的使用寿命。
