双座式扭杆支撑固定支架结构

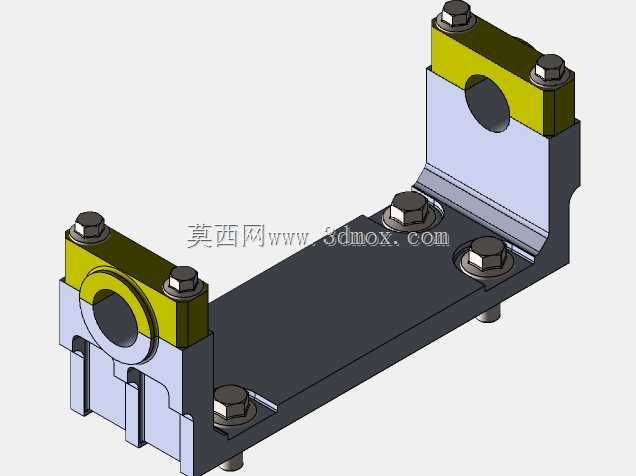

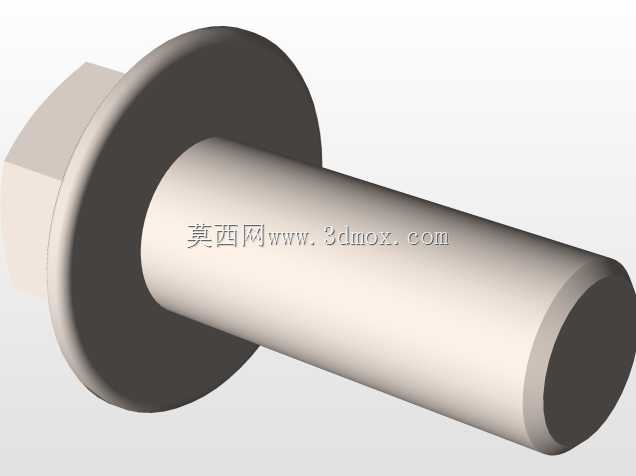

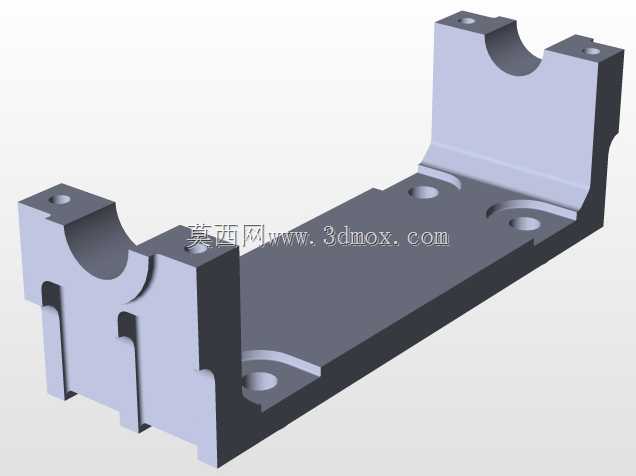

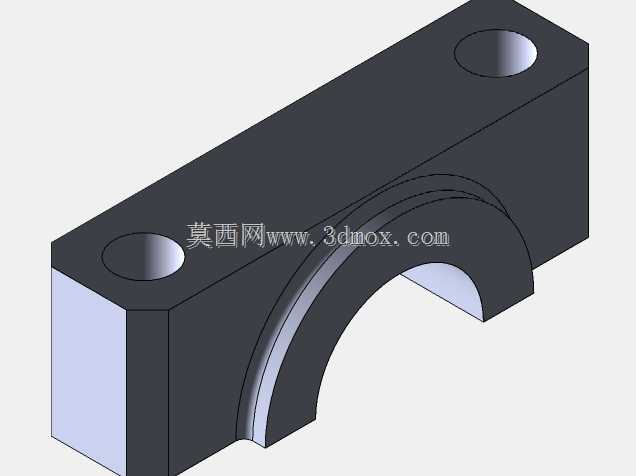

　　这类双座式扭杆支撑固定支架，多用于需要传递扭转载荷、同时约束扭杆径向与轴向窜动的机械传动场景，常见于行走设备的悬架平衡机构、重载工装的扭力缓冲单元、小型特种作业装备的载荷传导路径中，核心作用是为圆柱扭杆提供稳定的回转支撑，同时将扭杆工作过程中产生的反作用力矩平稳传递到设备主安装基体上，避免扭杆受载后出现偏摆、位移，保证扭力传递的同轴度与稳定性。从结构设计来看，整体采用分体式压盖配合一体式底座的构型，底座为长条形安装板结构，两端设置带半圆安装孔的支撑立座，立座顶部搭配同半径半圆槽的压盖，通过六角螺栓实现压盖与立座的锁紧，将扭杆牢牢夹持在两个同轴的圆孔内，这种分体式夹持结构相比整体式穿孔座，安装时无需从扭杆端部穿入，

　　可直接在扭杆的任意轴向位置完成固定，大幅降低装配难度，尤其适合扭杆两端已经预装其他功能部件的装配场景。底座的安装平面上预留了多个内六角螺栓安装位，可通过紧固件将整个支架固定在设备的安装基面之上，安装孔的位置公差经过严格控制，保证两个支撑孔的同轴度误差控制在机械传动允许的范围内，避免扭杆回转时出现卡滞、附加弯矩过大的问题。设计过程中，两个支撑立座的间距经过载荷校核确定，既要保证对扭杆的支撑跨度足够，减小扭杆工作时的弯曲变形量，又要避免跨度过大导致支架整体刚性不足，压盖与立座的结合面做了贴合度处理，螺栓锁紧后可实现对扭杆的无间隙夹持，防止扭杆在承受交变扭力时出现松动、异响。安装边界方面，底座的底面为全平面贴合结构，

　　要求安装基面的平面度达到对应公差要求，避免锁紧后底座出现变形影响支撑孔同轴度；压盖顶部的螺栓预留了足够的扳手操作空间，装配时可直接使用标准套筒完成锁紧作业，无需额外设计避让工装；支架整体的高度方向尺寸经过压缩，在保证支撑立座足够抗弯强度的前提下，尽可能降低整体重心，减少设备运行过程中支架自身的振动幅度。两个支撑孔的内径尺寸与对应规格扭杆的外径采用小间隙配合，既保证扭杆可在孔内顺畅回转，又不会因为间隙过大导致扭杆出现径向跳动，适配的扭杆直径覆盖常用的中小载荷扭力传递区间，可直接应用在对应载荷等级的传动机构中，无需额外修改安装接口。
