多工序连杆结构及装配设计方案

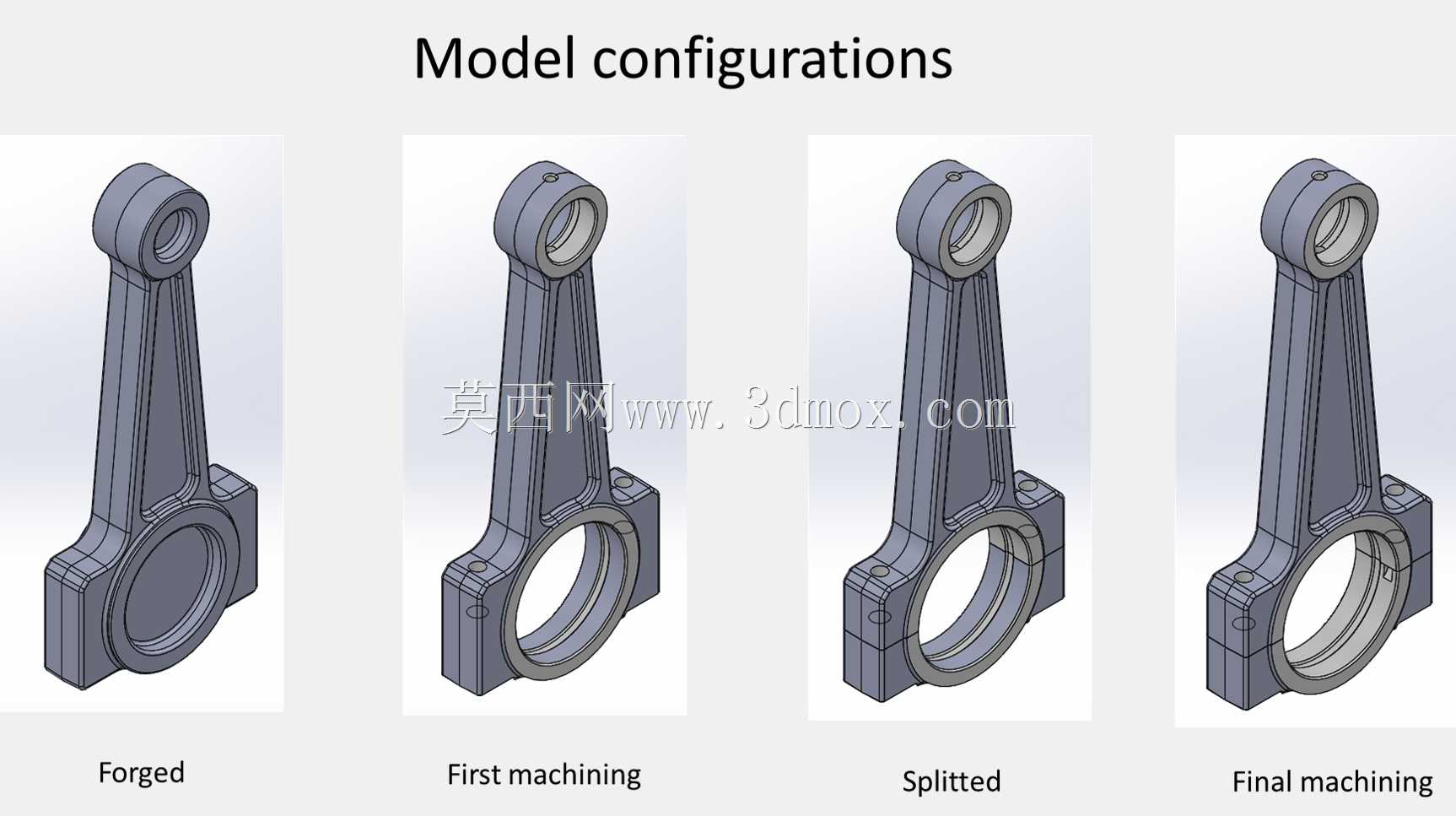

　　这套连杆结构覆盖从毛坯成型到终加工装配的全工序构型，可直接用于内燃机动力传递环节的结构参考，也能作为传动机构中往复运动转旋转运动的构件设计参照。在车用内燃机、小型通用动力设备、往复式压缩机的动力端，连杆是连接活塞与曲轴的核心受力件，工作过程中需要交替承受爆发压力带来的冲击载荷、往复惯性力的交变拉扯，因此不同工序的结构预留直接决定了成品件的疲劳强度与装配精度。从构型来看，锻造毛坯阶段的连杆保留了完整的加工余量，大头端、小头端的孔位均为实心预留状态，杆身截面采用工字型构型，在保证纵向抗弯抗扭强度的前提下尽可能削减冗余重量，降低往复运动过程中的惯性载荷，毛坯的分型面位置贴合杆身对称中线，便于模锻成型后的飞边去除。

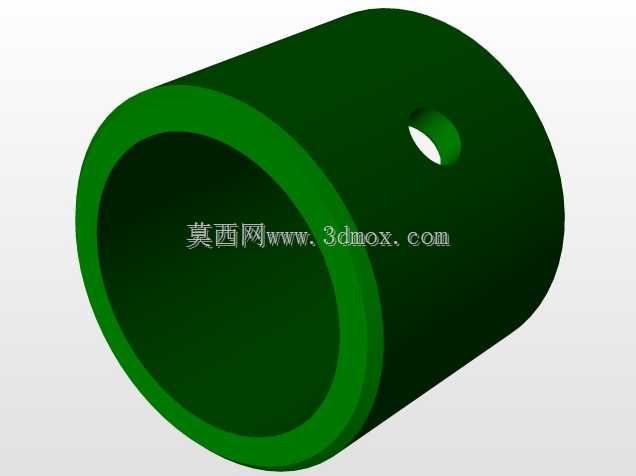

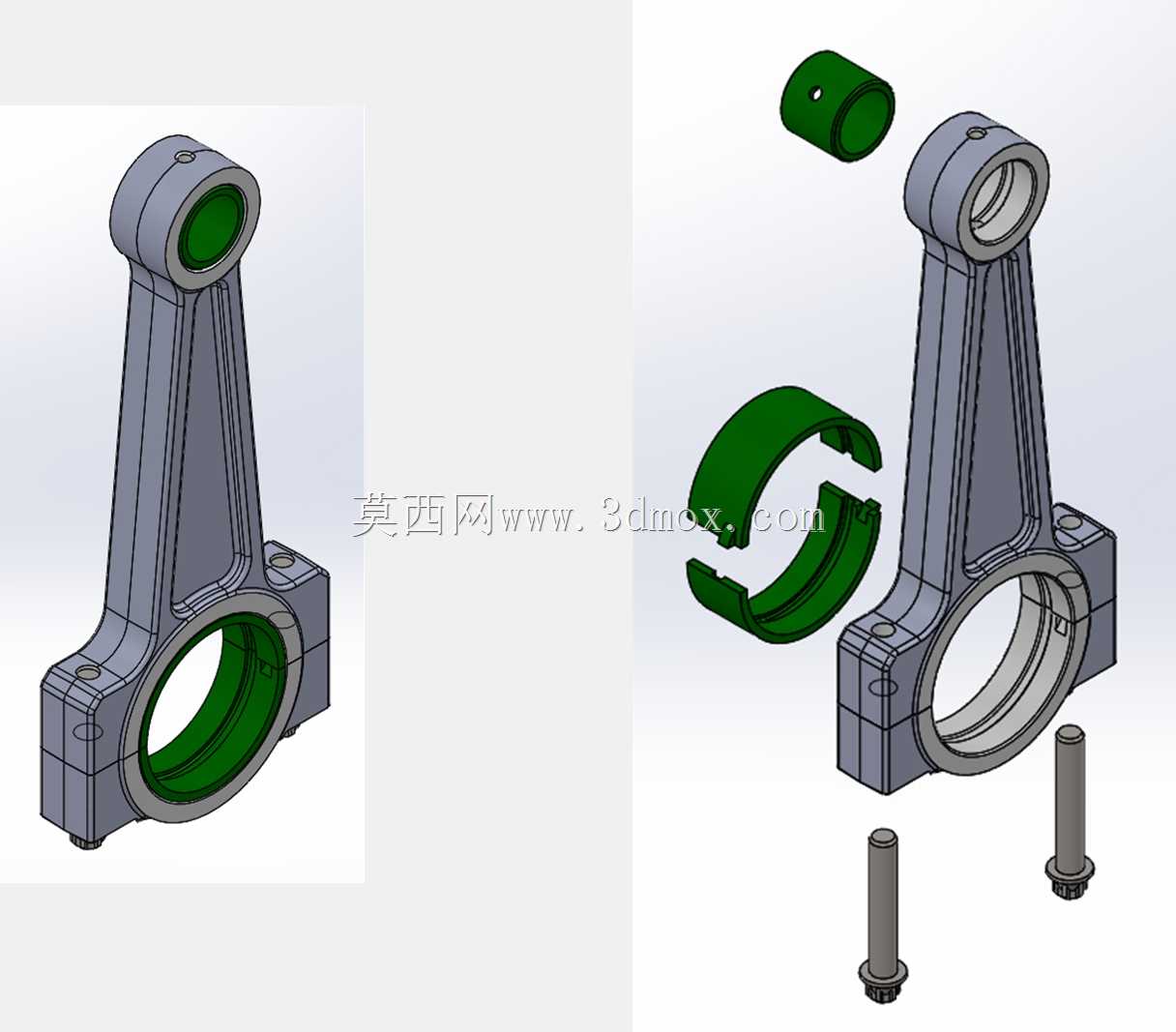

　　初加工阶段完成了两端面的基准铣平，大小头的外圆粗车成型，为后续精加工预留了均匀的加工余量，此时杆身的定位基准面已经加工到位，可直接用于后续工序的工装装夹，避免多次装夹带来的形位公差累积。拆分构型清晰展示了连杆盖与杆身的结合面结构，结合面采用平切口定位，配套的螺栓孔位位置精度直接决定了大头孔装配后的圆度，若孔位同轴度偏差超差，装配后轴瓦会出现异形变形，高速运转过程中极易出现烧瓦故障。终加工阶段完成了大小头孔的精镗、螺栓孔的铰制、所有安装面的精度加工，小头端的衬套安装孔、大头端的轴瓦安装孔的圆柱度、两孔中心距的尺寸公差、两孔轴线的平行度都需要严格控制在设计公差范围内，否则会出现活塞偏磨、曲轴轴颈异常磨损的问题。安装边界上，

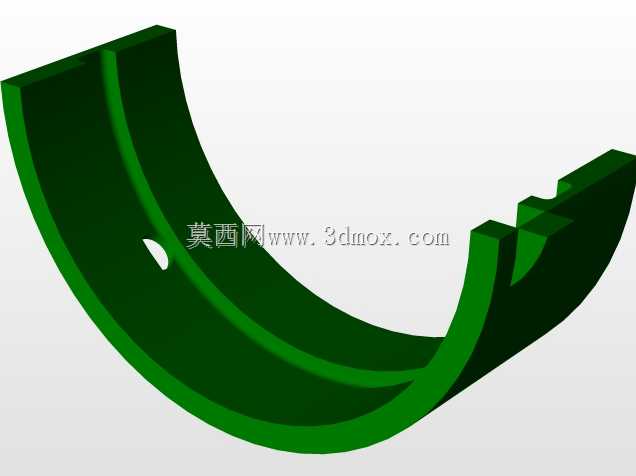

　　小头端通过活塞销与活塞组件连接，孔径尺寸需要匹配对应规格的活塞销配合公差，大头端拆分后包覆在曲轴连杆轴颈上，配合轴瓦的厚度预留合适的运转间隙，杆身的外部轮廓需要避让曲轴箱内部的加强筋、平衡块结构，避免运转过程中出现运动干涉。不同工序的构型展示也能为工艺编制人员提供直观的参考，可直接对应各工序的工装设计、加工余量核算、检验基准选择的实际需求，减少工艺设计阶段的构型核对工作量。
