管材加工工位气动夹持定位工装结构

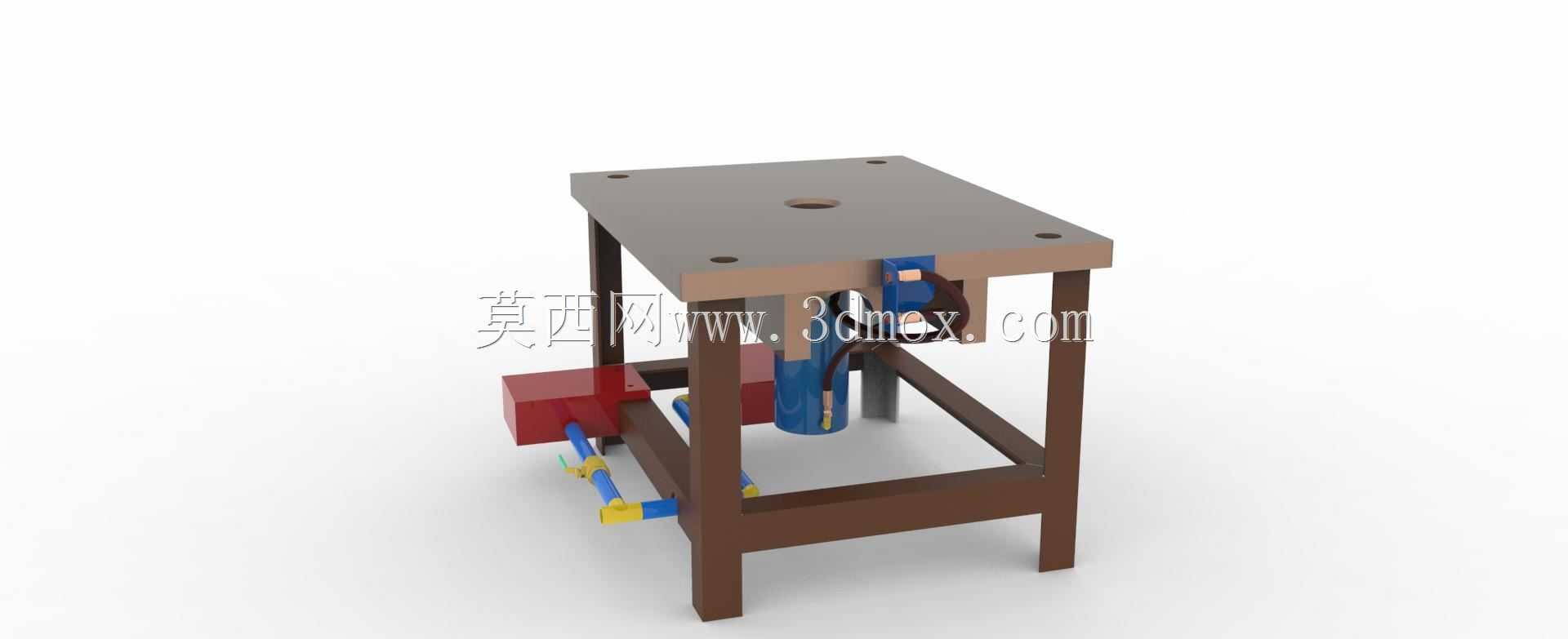

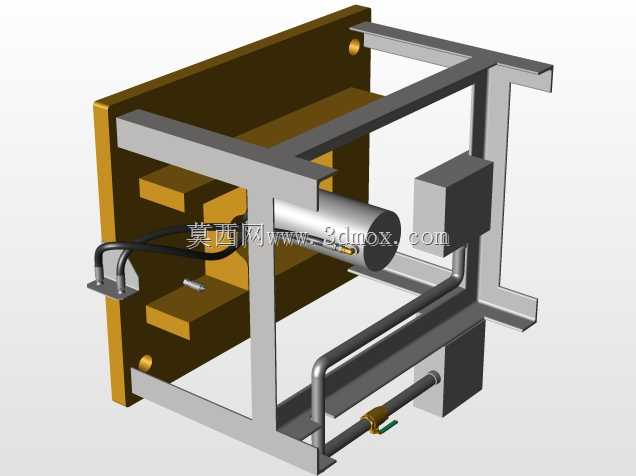

　　这套结构主要面向管材类零件的机加工、装配工位做配套设计，日常在五金加工车间、管材预制生产线的单工位作业场景中使用，用来替代人工持料、简易夹具装夹的传统作业方式，解决小直径管材加工时定位偏移、装夹效率低的问题。从结构布局来看，整体采用方管焊接的桌式机架作为承载主体，机架台面预留了执行元件的安装孔位，底部框架做了横纵方管拉结，避免长时间受夹紧反力出现机架变形，四条支腿直接落地，安装时不需要额外做地基预埋，只要保证放置地面平面度在每米2mm以内即可，整体占地边界控制在800mm见方的范围内，适配多数小型加工工位的空间排布，不会占用过多车间通道面积。设计时优先考虑了不同管径管材的适配性，侧向设置的气动夹紧模块搭配可更换的夹头垫块，

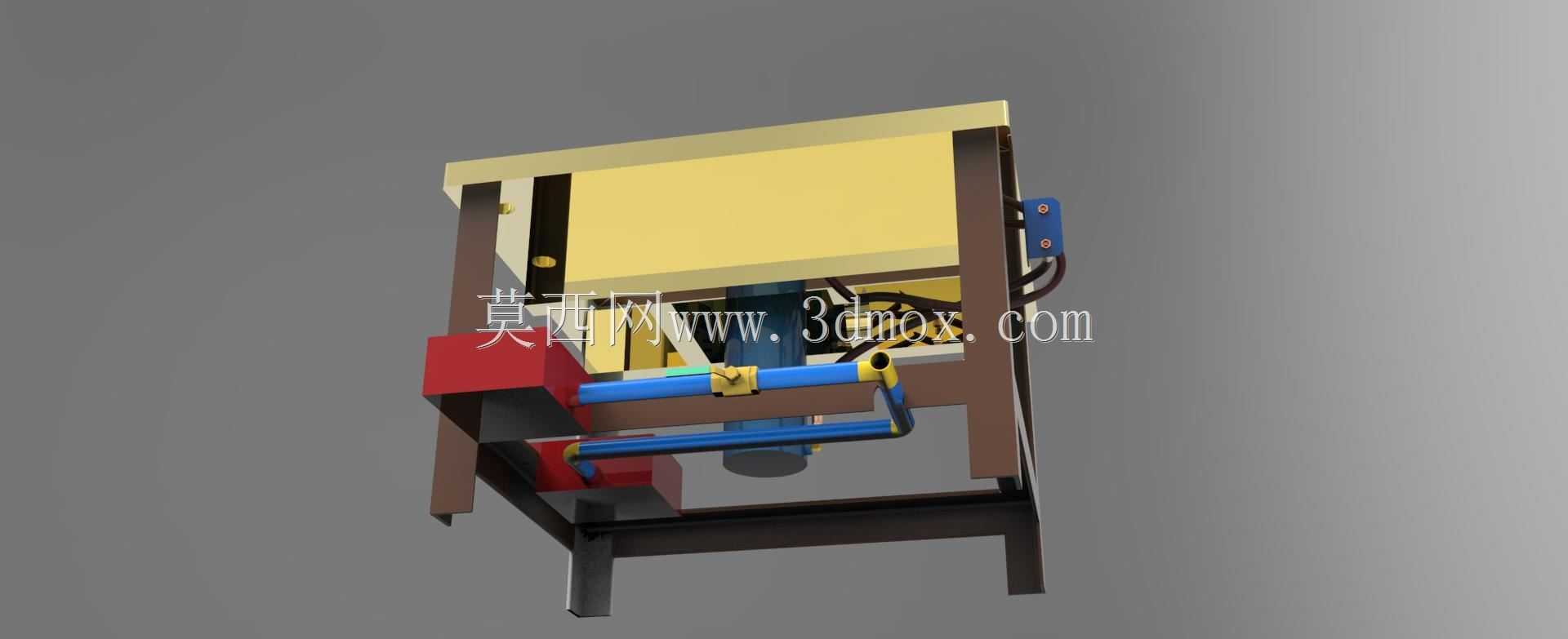

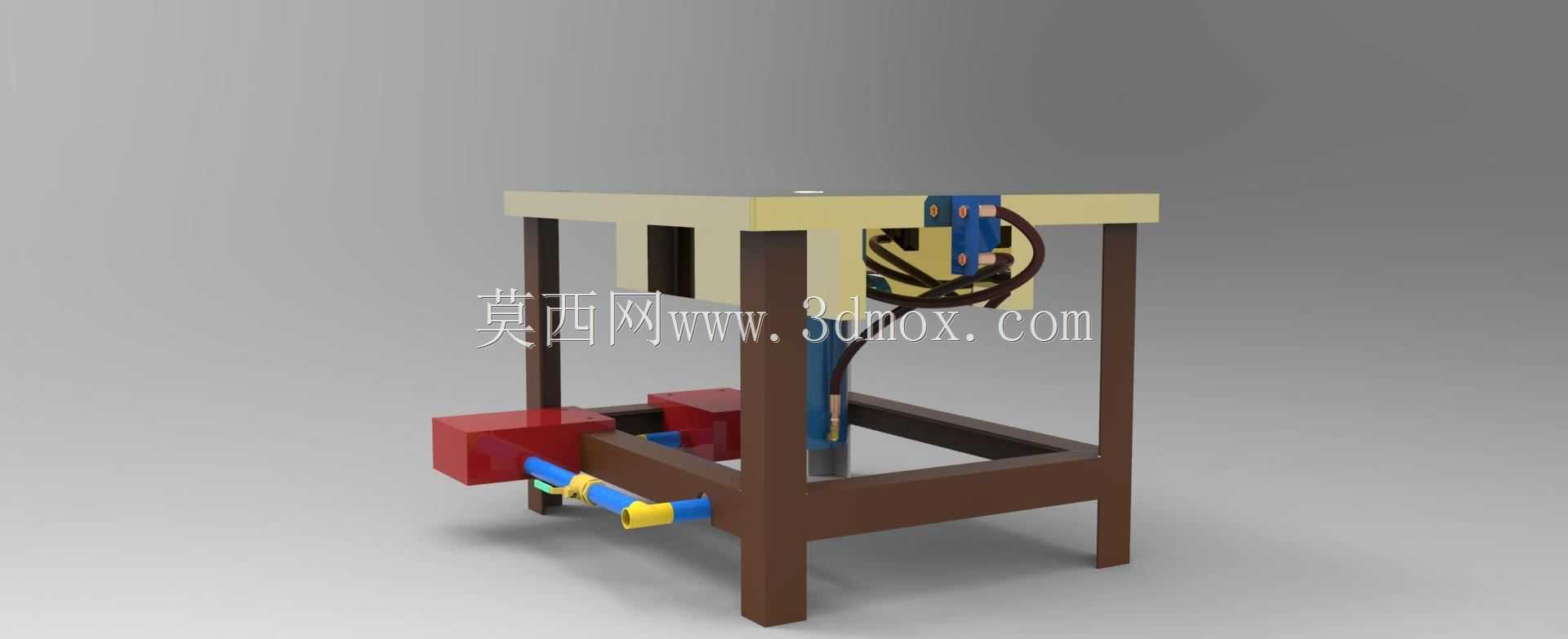

　　能覆盖常见直径范围的圆管、方管装夹需求，夹紧力通过气源压力调节即可匹配不同壁厚管材的装夹要求，避免薄壁管被夹变形、厚壁管夹不牢的问题。台面上布置的竖向执行元件可配合完成管材端部的冲孔、倒角、压装等工序作业，走管布局全部沿机架内侧的方管空腔排布，外接气源接口设置在机架侧下方，接入车间常规0.5-0.8MPa压缩空气即可驱动，不需要额外配置高压动力源。侧向的红色阀组模块集中布置了气路控制元件，所有气路接头采用快插结构，日常维护时更换气管、阀件不需要复杂的拆装操作，夹头位置的调整预留了长条形安装槽，可根据管材加工的工位需求调整夹紧点位置，适配不同长度管材的装夹定位。整套结构的受力点全部做了加强筋补强，夹紧作业时的反力会通过台面传导至机架整体框架，不会出现局部应力集中导致的结构开裂，台面边缘做了倒角处理，避免作业时剐蹭操作人员，外露的管路全部做了防磨防护，长期往复动作也不会出现管路磨损漏气的问题。
