三角镂空式机械连接支撑支架结构

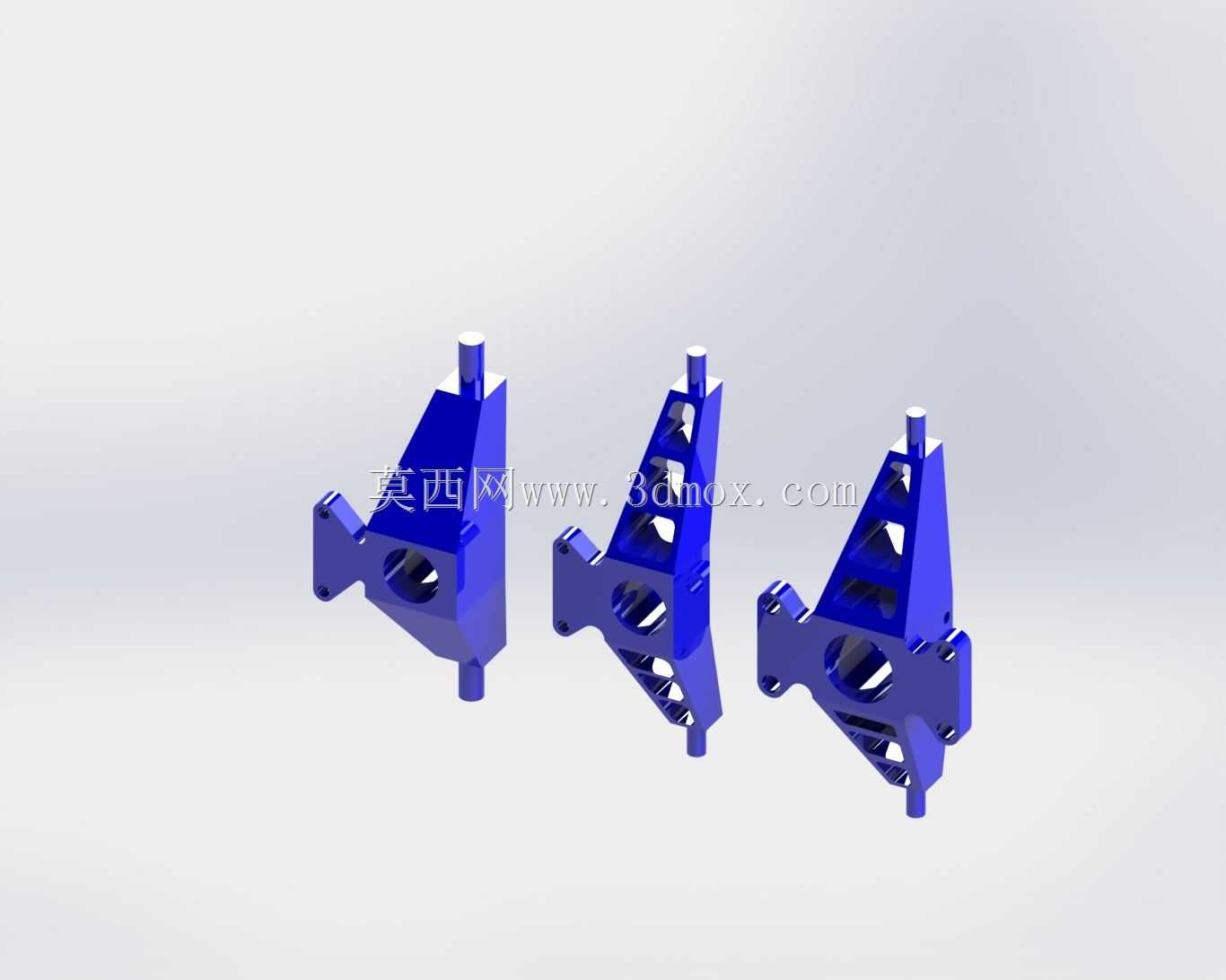

　　这类三角镂空结构的支撑连接构件，常见于轻型自动化输送线侧边导向组件、小型实验台架的型材连接点位，以及非标设备中需要兼顾减重与承重的安装位，日常工况下主要承担侧向定位、部件承托以及相邻组件的连接紧固作用，部分同构型零件也会用在教学演示类机械拆装实训台架上，作为结构受力演示的典型载体。从结构设计逻辑来看，构件主体采用三角桁架式镂空布局，并非单纯为了视觉效果，而是在有限的材料体积下，通过斜向加强筋的排布将垂直方向的承重载荷分散到两侧安装耳位，避免实心结构带来的材料冗余与整机重量增加，同时镂空区域也能减少设备运行过程中积尘、积液的残留，适配部分有洁净要求的轻型装配工位使用。构件两端的圆柱凸台是核心的安装定位基准，

　　设计时预留的公差带通常控制在H7级别，能够与配套的光轴、定位销实现过渡配合，保证安装后不会出现径向窜动；两侧伸出的带孔耳板则是紧固连接位，孔位间距严格匹配常用工业铝型材的槽口中心距，不需要额外加工转接板就能直接完成固定，大幅降低现场装配的调整工作量。实际选型时需要注意安装边界的预留，该构件沿安装轴方向的总长度要匹配相邻两个组件的间距，耳板外侧到凸台端面的距离要避开周边运动部件的运行轨迹，防止设备运行时出现运动干涉；构件的壁厚设计经过受力校核，在常规静态承重工况下不会出现形变，若用于有持续振动的工位，可在耳板与安装面之间加装橡胶减震垫，抵消往复振动带来的连接松动风险。不同于常规的实心支座，这类镂空支架的棱边都做了R角过渡处理，既避免加工过程中应力集中导致的零件开裂，也能防止装配调试时锋利边角划伤操作人员，所有安装孔位都做了沉头设计，紧固螺丝安装后不会突出零件表面，不会对周边布线、管路排布造成额外干扰。
