可调节旋转枢轴夹紧连接构件

　　在工业自动化生产线、工装夹具搭建、检测设备工位调整、非标设备铰接部位的设计场景中，这类旋转枢轴夹是实现多工位角度调节、构件铰接固定的核心基础零件，常被用于需要频繁调整构件相对角度、同时需要可靠锁紧定位的连接节点，比如流水线侧装导向件的角度固定、检测探头的姿态调整支架、工装定位挡块的角度铰接等场景，替代传统的焊接固定或螺栓硬连接，大幅提升设备调试阶段的调整效率，也方便后期运维时的工位改动。

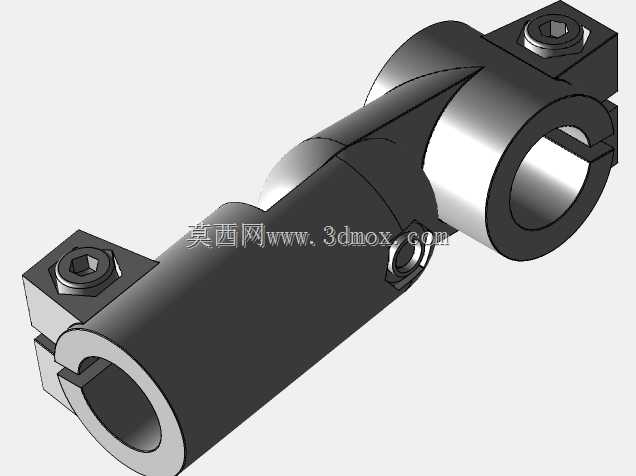

　　从功能特性来看，该构件集成了两个正交方向的轴连接接口，一侧为带内孔的圆柱夹持端，用于穿装固定轴类构件，通过侧面的内六角紧定螺钉实现抱紧锁紧，锁紧后可保证夹持的轴件不会发生周向转动或轴向窜动；另一侧为带开口槽的枢轴夹持端，开口槽的设计让夹持孔具备一定的收缩量，拧紧侧面的锁紧螺钉时，开口收缩即可抱紧穿入的枢轴，实现两个连接构件之间的角度固定，当需要调整角度时，只需稍微松开锁紧螺钉，即可绕枢轴转动调整相对角度，调整到位后重新锁紧即可完成定位，无需完全拆卸构件。

　　设计过程中，首先要考虑两个连接端的同轴度与垂直度公差，两个夹持孔的轴线空间垂直，公差控制在0.02mm以内，避免安装后出现别劲、卡滞的问题；夹持孔的开口槽宽度根据夹持孔径做匹配设计，保证螺钉拧紧时的收缩量足够提供可靠的抱紧力，同时不会因为收缩量过大导致孔壁出现塑性变形；紧定螺钉的安装位置做了沉孔设计，避免螺钉头部突出构件表面，防止安装调试时剐蹭操作人员或周边管线；构件整体的过渡位置做了圆角处理，减少应力集中，提升反复锁紧松开过程中的结构强度，避免长期使用后出现开裂问题。

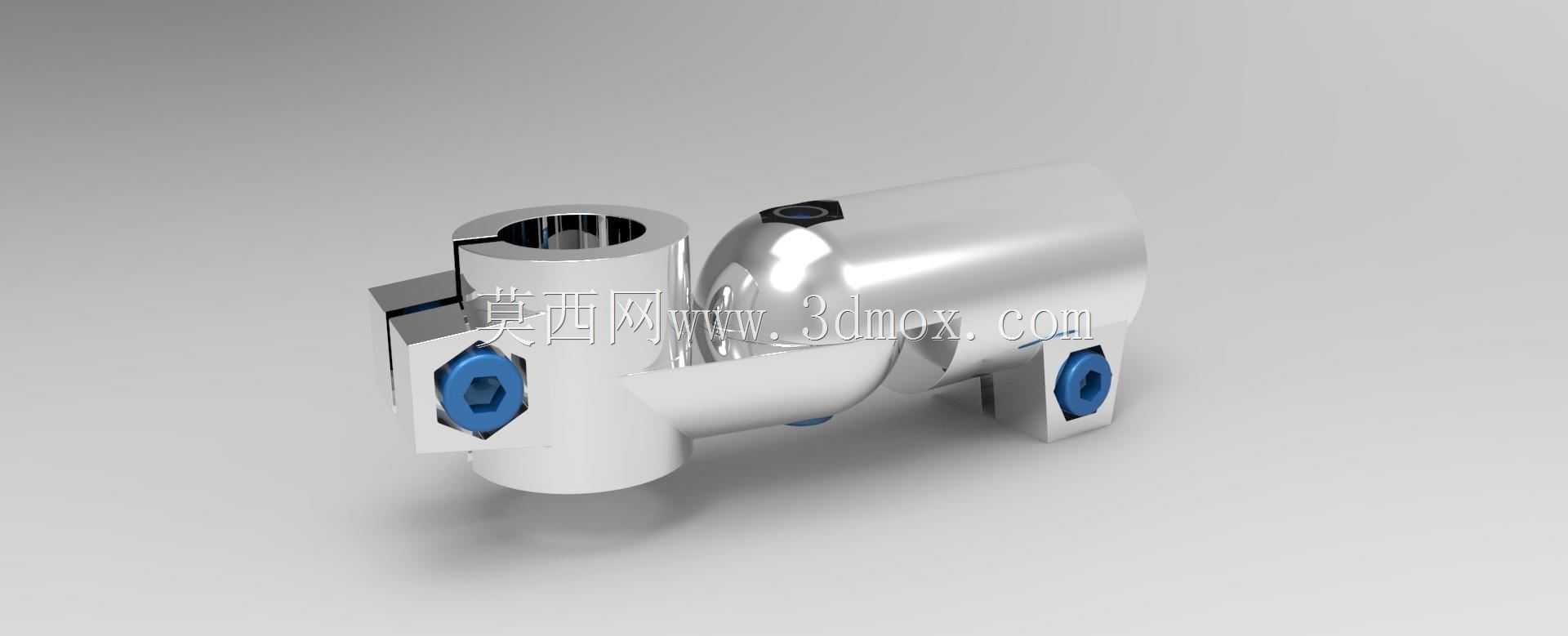

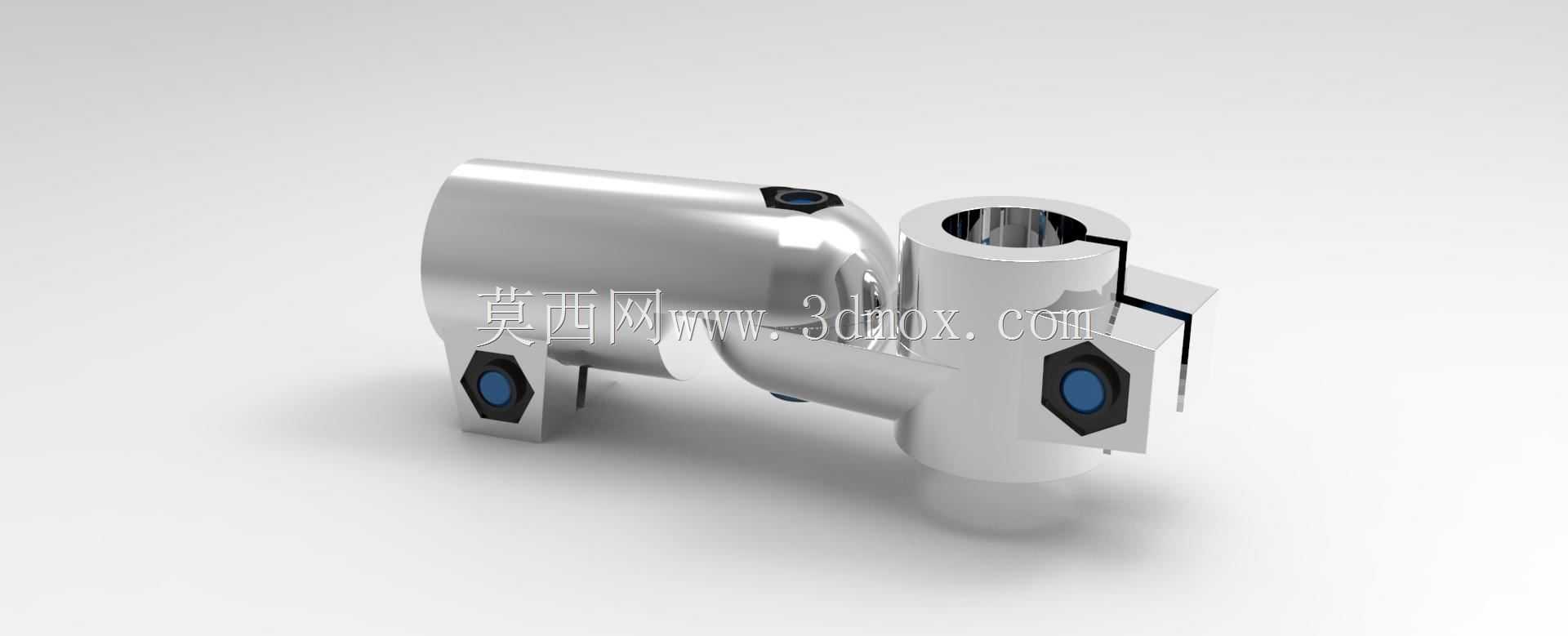

　　从安装边界来看，该构件的整体轮廓为两个正交圆柱结合的结构，横向圆柱段的长度适配常用的20mm直径标准轴件安装需求，竖向枢轴夹持端的高度适配16mm直径的枢轴安装，安装时需要预留出锁紧螺钉的操作空间，侧面两个锁紧螺钉的操作方向互相垂直，调试时可以分别从两个方向操作扳手，不会出现操作空间干涉的问题；构件的内孔尺寸公差采用H7级精度，与标准光轴的配合间隙控制在合理范围，既保证穿装时的顺畅性，又能保证锁紧后的定位精度，不会出现晃动间隙。实际选型应用时，需要根据所连接杆件的直径、需要承受的负载力矩匹配对应的规格，该规格的枢轴夹可承受的静态锁紧力矩满足大部分轻型工装、自动化辅件的连接需求，安装时不需要额外加工连接法兰，直接穿轴锁紧即可完成装配，大幅缩短现场安装调试的周期。
