法兰安装式旋转枢轴夹紧连接组件

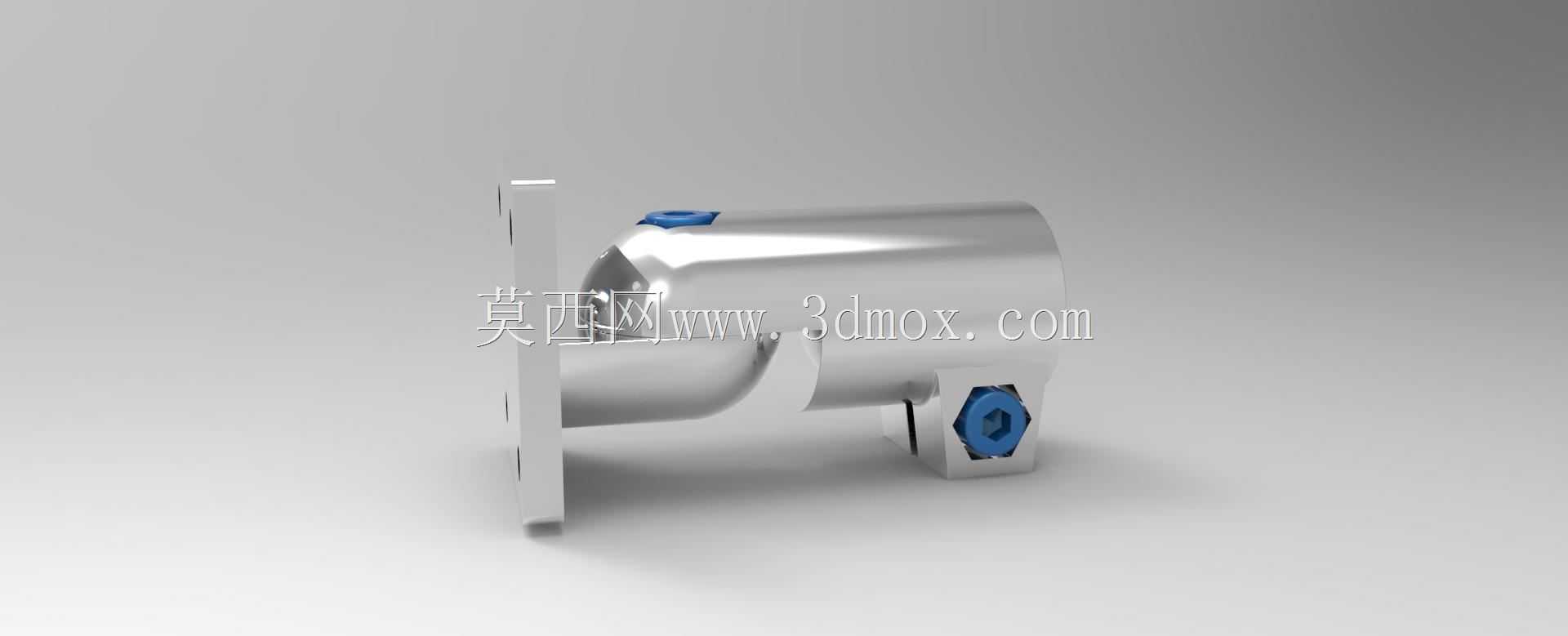

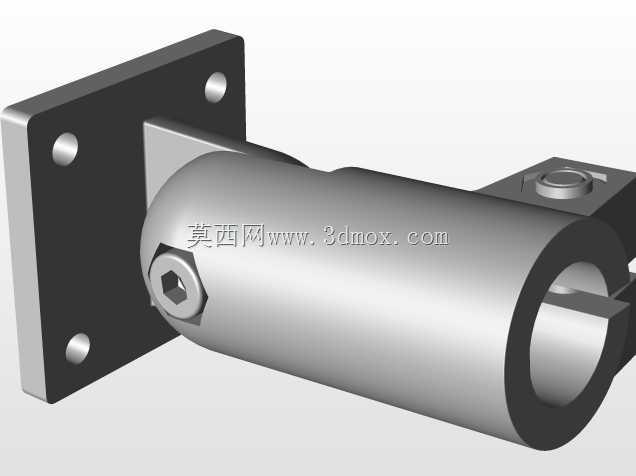

　　这款旋转枢轴夹紧结构，在自动化输送线的工位翻转机构、小型工装夹具的角度调节模块、检测设备的探头姿态调整支架上都有广泛适配场景，核心作用是实现两个构件间的旋转铰接同时，可通过侧部的锁紧结构快速锁止当前角度，替代传统需要额外配装定位销、锁紧螺栓的分体式铰接方案，减少装配环节的零件数量与配做工作量。从结构设计逻辑来看，主体采用带方形安装法兰的筒状基座，法兰面预留四个沉头安装孔，可直接通过螺栓固定在设备的型材框架或者安装立板上，安装时不需要额外加工定位止口，法兰面与安装面贴合即可保证基座的垂直度，安装边界上，法兰的外轮廓尺寸适配常用的40系列、50系列工业铝型材的安装孔距，不需要额外转接板就能直接固定。筒状主体的内孔为光孔设计，

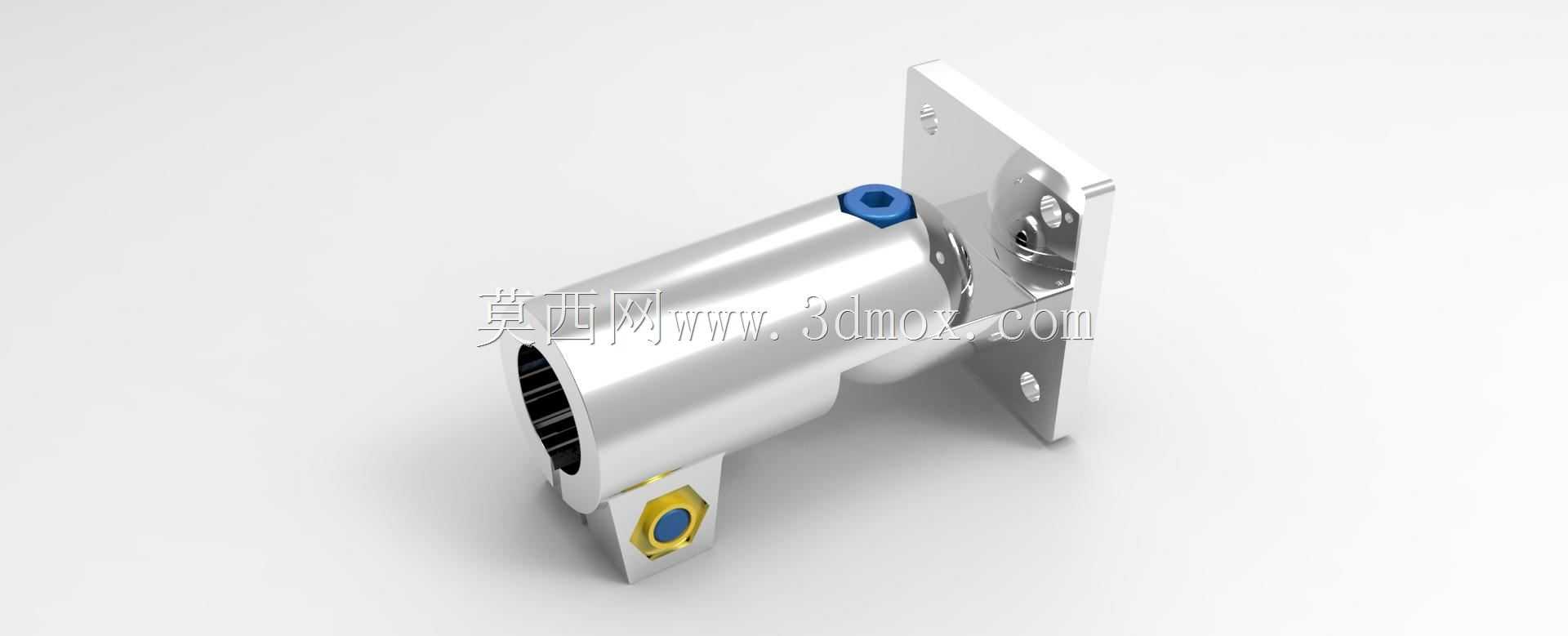

　　用来穿装需要实现旋转动作的光轴，轴径适配常规的16mm、20mm、25mm等常用传动光轴规格，内孔的表面粗糙度控制在Ra1.6，既保证轴转动时的顺滑度，又不会因为间隙过大出现旋转旷量。侧部的两个锁紧点分别布置在筒体的径向位置，一个是顶部的内六角紧定螺钉位，一个是下部带黄铜缓冲垫的锁紧顶丝，黄铜垫的作用是避免锁紧时顶丝直接划伤光轴表面，同时增大接触摩擦力，保证锁止后轴不会出现滑移偏转，锁紧时只需要用内六角扳手施加适中扭矩即可，不需要过大的锁紧力就能实现可靠锁止，反复松紧也不会出现轴面压痕。筒体与安装法兰之间采用一体化的铰接过渡结构，过渡位置做了圆弧倒角处理，避免应力集中，在承受径向载荷时不会出现法兰与筒体连接处的断裂问题，

　　常规工况下可承受最大500N的径向载荷，满足大部分轻型自动化设备、工装治具的载荷需求。和传统的分离式铰接支座加抱箍的结构相比，这款组件把旋转支撑和角度锁紧功能集成在同一个零件上，整体的轴向尺寸更短，在安装空间局促的工位上也能布置，比如小型桌面自动化设备的翻板机构、视觉检测支架的角度调整部位，不需要预留额外的锁紧结构安装空间。在实际选型适配时，只需要确认穿装轴的直径、安装面的孔距匹配，就可以直接替换原有铰接结构，不需要修改周边的安装尺寸，维护时如果锁紧件出现磨损，只需要更换顶丝和黄铜缓冲垫即可，不需要整体更换基座，降低后期维护成本。
