带法兰切边安装座的直线运动衬套结构

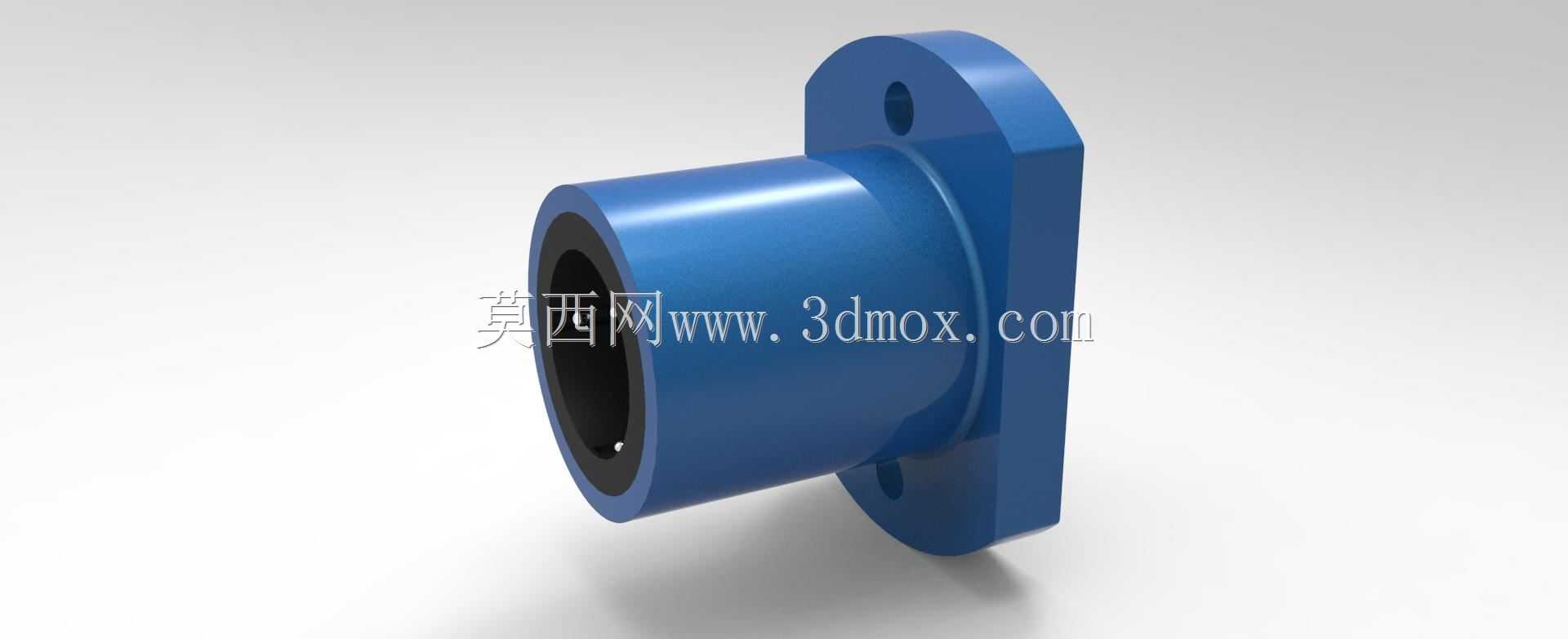

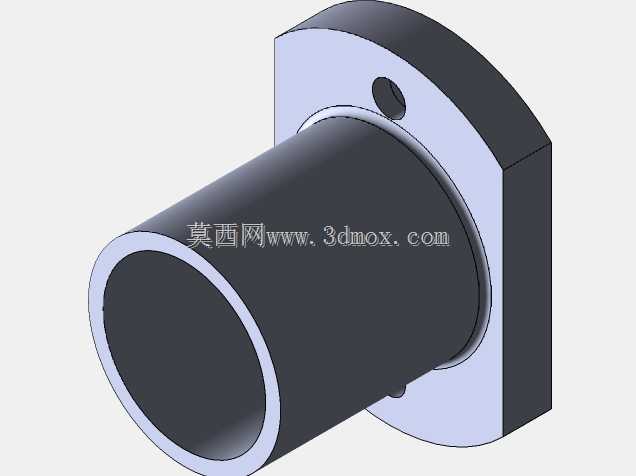

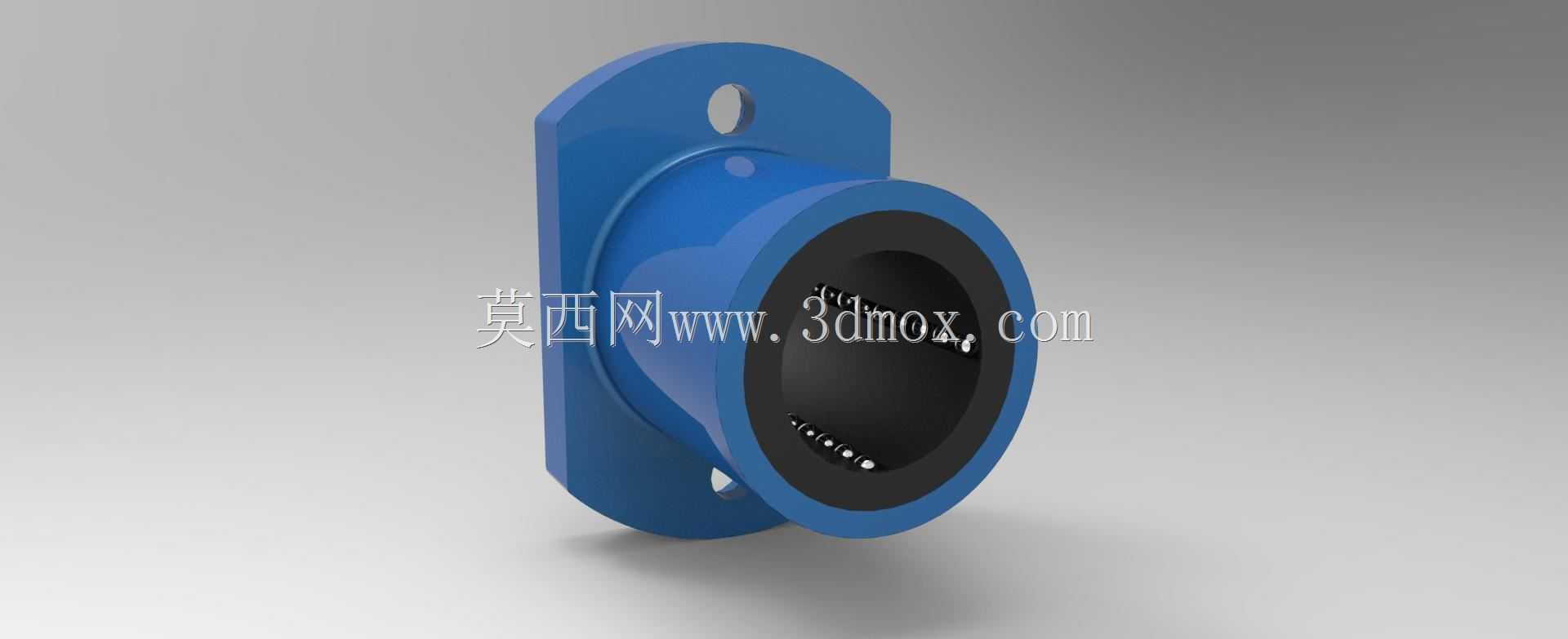

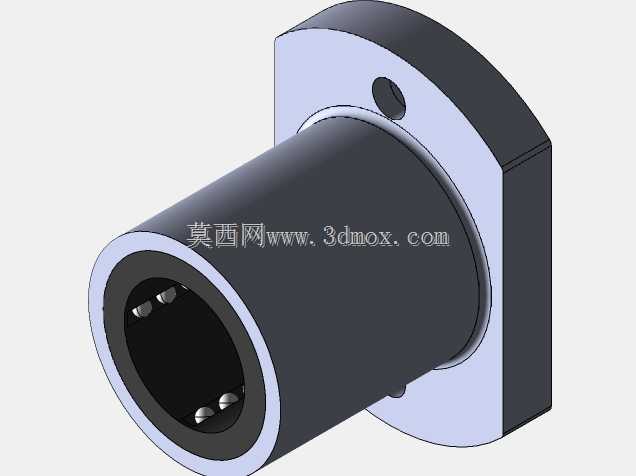

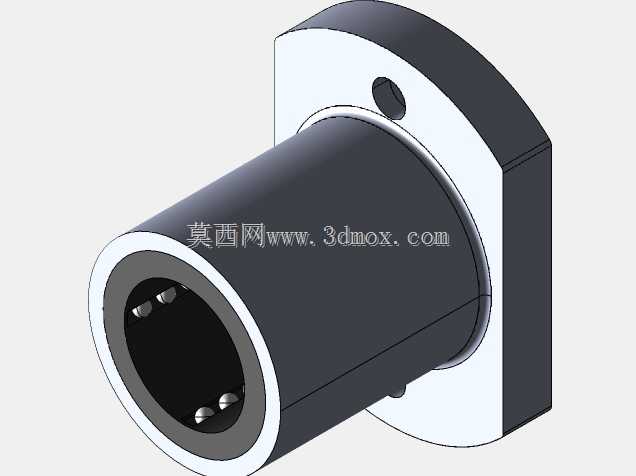

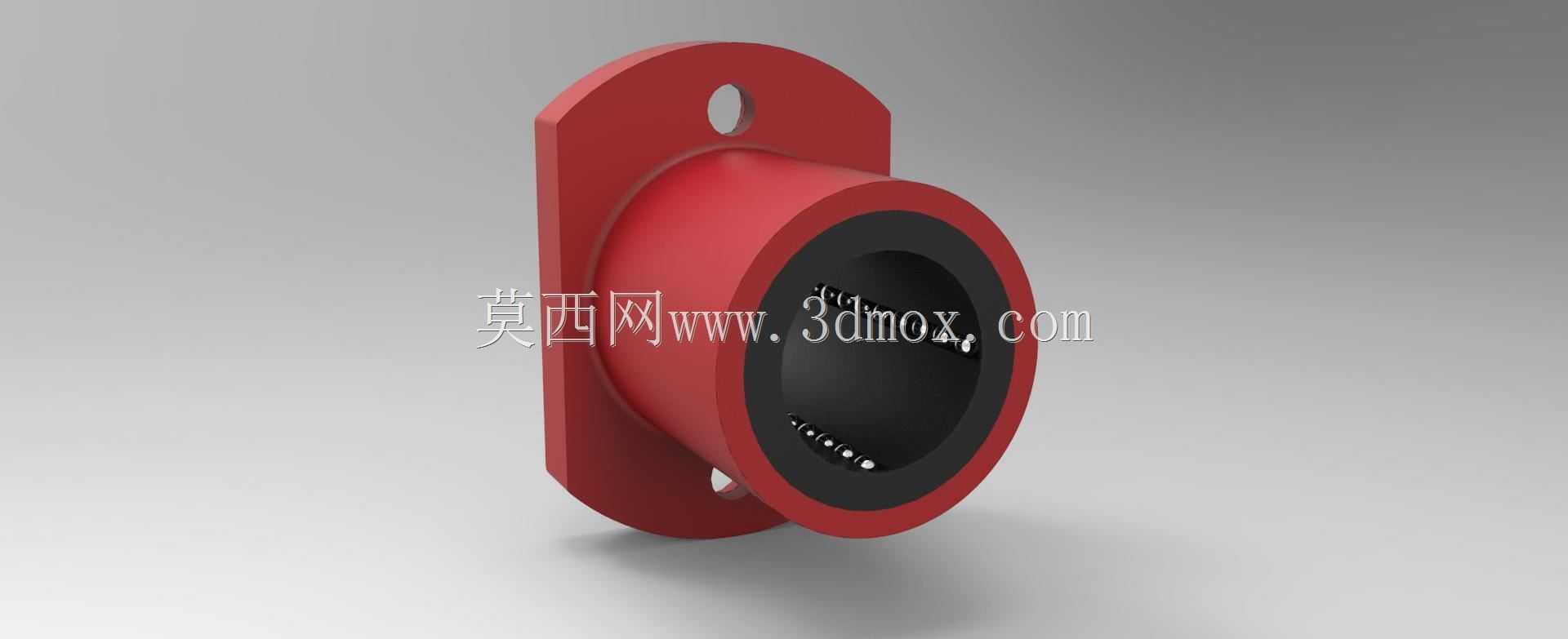

　　做非标自动化设备的直线运动副选型时，这类带切边法兰的线性衬套是很常用的导向部件，多数用在行程不长、负载中等的往复直线运动工位，比如小型移栽机构的导杆支撑、检测设备的探针升降导向、包装线的推料杆滑动限位场景里，相比无安装座的光轴衬套，它自带的法兰结构能直接通过螺栓固定在设备安装板上，不需要额外加工衬套安装座的沉孔，能减少机加工序的工作量，也能避免衬套压装时出现的同轴度偏差问题。从结构设计来看，这款衬套采用了双切边的菱形法兰造型，法兰上预留了两个安装通孔，相比圆形法兰能节省横向安装空间，在设备板面布局紧凑的位置也能顺利安装，不会和周边的走线槽、其他安装件产生干涉；衬套主体为圆筒结构，内部嵌装了带循环滚珠的保持架，

　　运动时滚珠沿衬套内壁的滚道循环滚动，和光轴之间为滚动摩擦，相比铜套类的滑动衬套，运动阻力更小，低速往复运动时不会出现爬行现象，能保证运动工位的重复定位精度。设计这类衬套的三维模型时，首先要确定适配的光轴公称直径，再反向推导衬套的内径公差、壁厚尺寸，法兰部分的厚度要根据安装受力情况核算，避免螺栓锁紧时法兰出现变形，安装孔的中心距要和常用的安装标准匹配，切边的位置要刚好避开安装孔的受力区域，同时保证法兰和筒体连接位置有足够的过渡圆角，减少应力集中的问题。实际选型使用时，要注意衬套的安装边界：筒体部分的插入深度要和安装板的厚度匹配，不能让筒体突出安装板背面影响其他部件运动，法兰的贴合面要和光轴的运动方向保持垂直，

　　否则会加剧滚珠和滚道的磨损，缩短衬套的使用寿命；内部的滚珠滚道要做硬化处理，保证长期往复运动下的耐磨性能，衬套的外筒和法兰部分采用一体化结构，相比装配式的法兰衬套，整体刚性更好，在承受一定径向负载时不会出现法兰和筒体松脱的问题。这类衬套在装配时不需要复杂的调整，只要将安装板上的定位孔加工到对应公差，把衬套筒体插入孔内，再用螺栓穿过法兰上的安装孔锁紧即可，装配效率比压装式衬套高很多，在小批量定制的自动化设备里应用非常广泛，建模时要把内部滚珠的循环路径、保持架的卡槽结构都还原清楚，方便后续做运动仿真时验证滚珠的运动是否顺畅，有没有卡滞的风险，也能直接导出工程图用于配件的加工或者采购核对。
