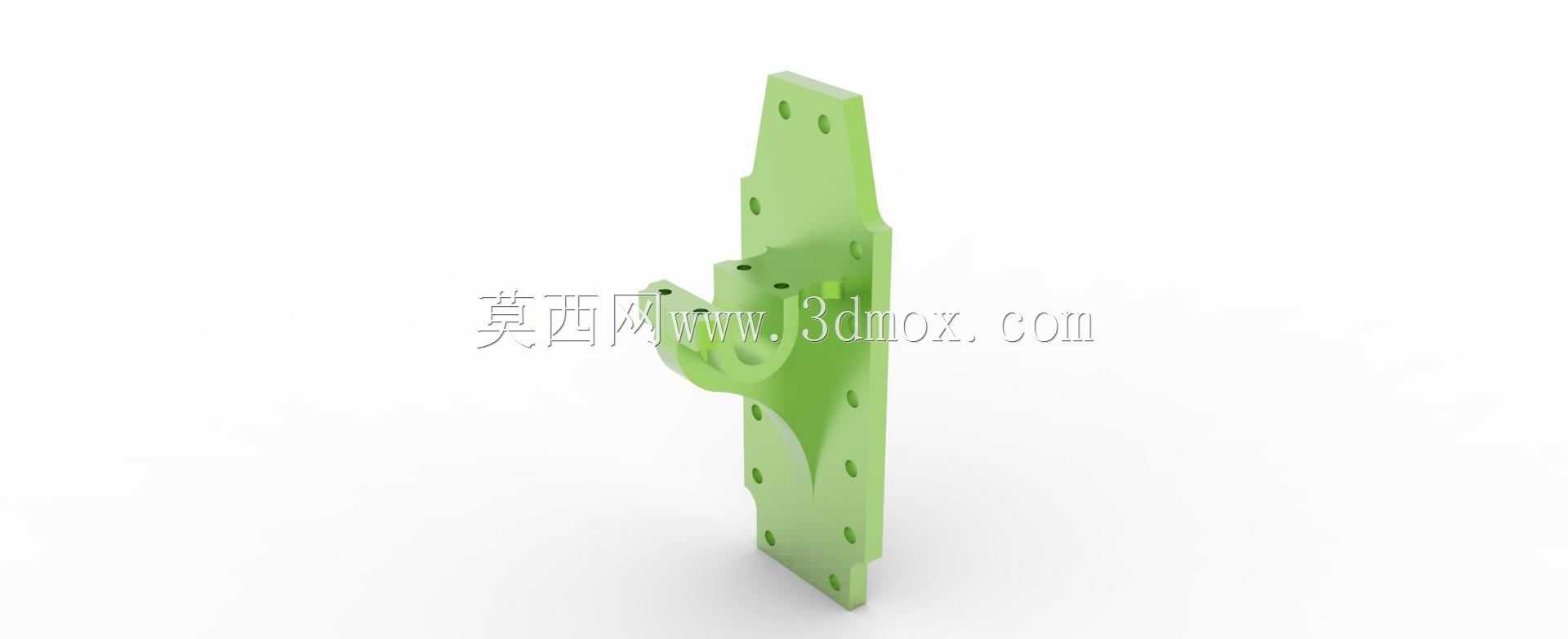

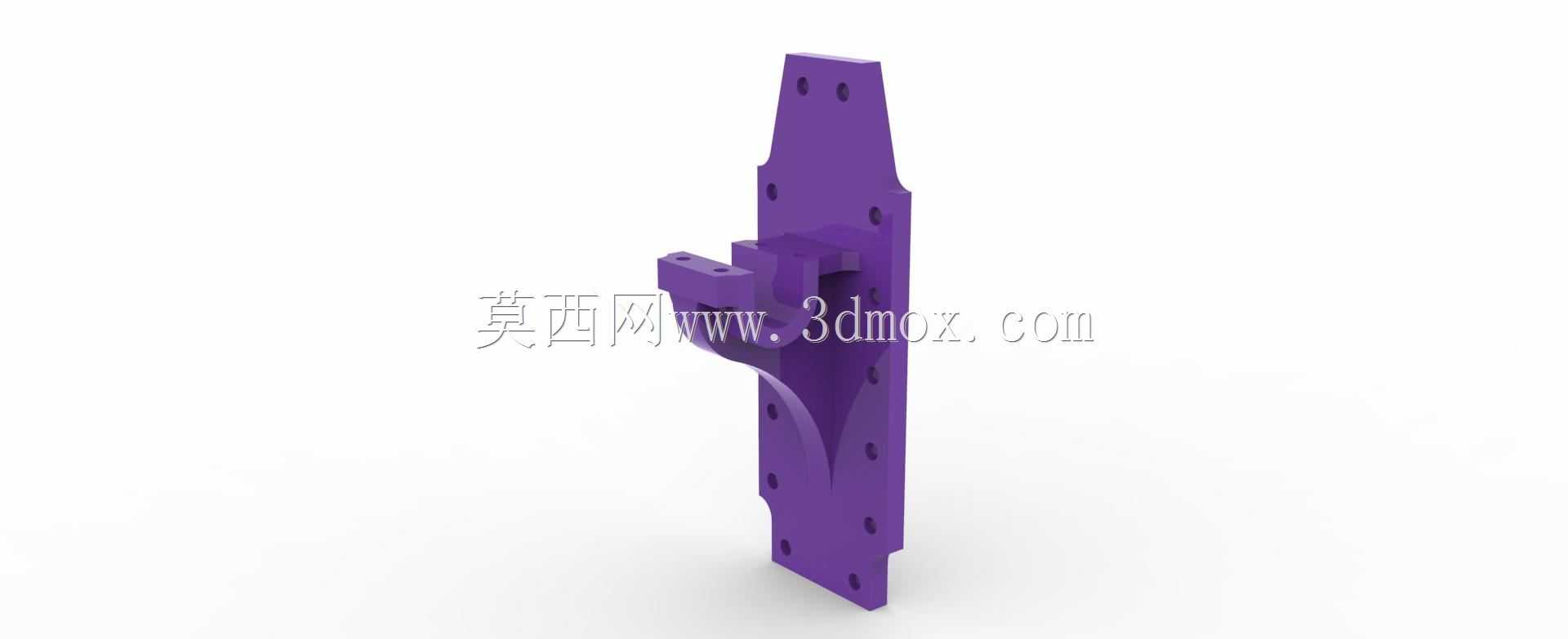

立式安装带挂钩功能支撑固定结构件

　　这款立式安装的支撑固定结构件，在轻工生产线的物料挂装工位、小型设备的侧装辅件固定场景中有着较高的适配性，日常可用来挂载小型气动工具、管线梳理支架或是设备侧置的操作附件，替代传统的焊接挂耳与分体式安装座，减少现场装配的拼接工序。从结构设计来看，主体采用一体化成型的立式长板作为安装基底，板身沿长度方向均匀排布多组沉头安装孔，孔位间距按照常规工业铝型材的槽口间距做匹配设计，安装时可直接通过内六角螺栓将整个构件固定在型材立面或是设备钣金侧壁上，不需要额外加工转接板，能有效压缩安装空间的占用。板身一侧延伸出的弧形挂钩结构，做了圆弧过渡处理，避免挂载物件时出现应力集中导致的结构开裂，挂钩与主安装板的衔接位置设置了加强筋，

　　筋位厚度根据挂载载荷做了梯度设计，靠近安装板的位置筋厚更大，向挂钩端部逐步收窄，在保证结构强度的同时尽可能减少整体重量。设计过程中充分考虑了安装边界的适配性，主安装板的厚度控制在常规钣金安装座的通用尺寸范围内，挂钩的伸出长度经过反复校核，既保证挂载物件时不会与安装基面发生干涉，又不会因为伸出过长导致挂载时产生过大的倾覆力矩，板身的所有安装孔都做了沉头处理，螺栓安装后头部不会突出板件表面，避免对后续挂载的物件造成刮擦。从实际使用的角度出发，构件的所有棱边都做了倒角处理，没有尖锐的毛刺棱角，现场装配调整时不会划伤操作人员，挂钩的承载面做了微幅的上倾设计，挂载的物件在设备运行产生小幅振动时也不会轻易滑落，

　　不需要额外加装防脱卡扣就能满足常规工位的挂载需求。针对不同的安装场景，板身上的孔位同时适配螺栓固定与抽芯铆钉固定两种安装方式，不管是铝型材机架、钣金设备外壳还是混凝土墙面的预装膨胀螺栓，都能找到对应的安装孔位完成固定，不需要现场二次扩孔修改。整个结构没有复杂的异形曲面，常规的机加工或是注塑成型都能实现批量生产，加工过程中材料利用率较高，不会产生过多的工艺废料，后期维护时如果出现磨损，直接拆卸螺栓即可完成更换，不需要对安装基面做破坏性拆除，能有效降低设备运维的配件更换成本。
