立式单缸活塞往复运动机构教学演示结构

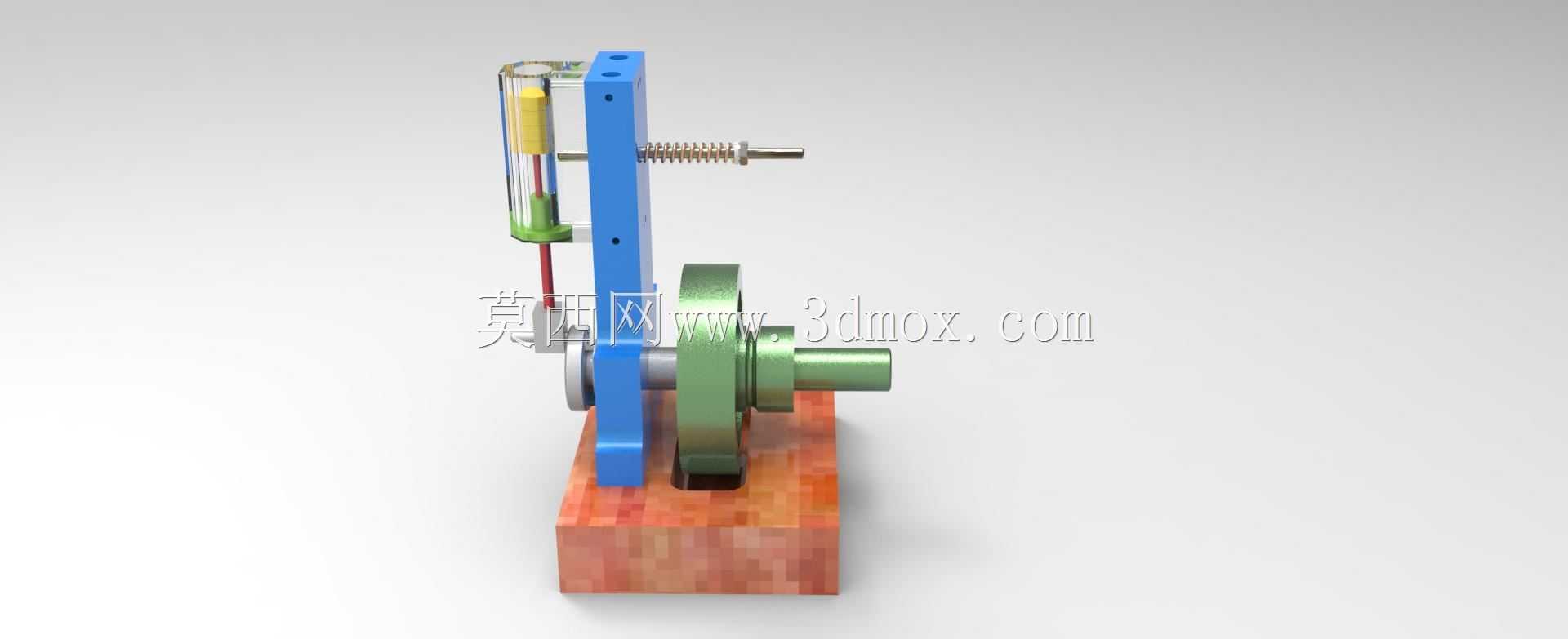

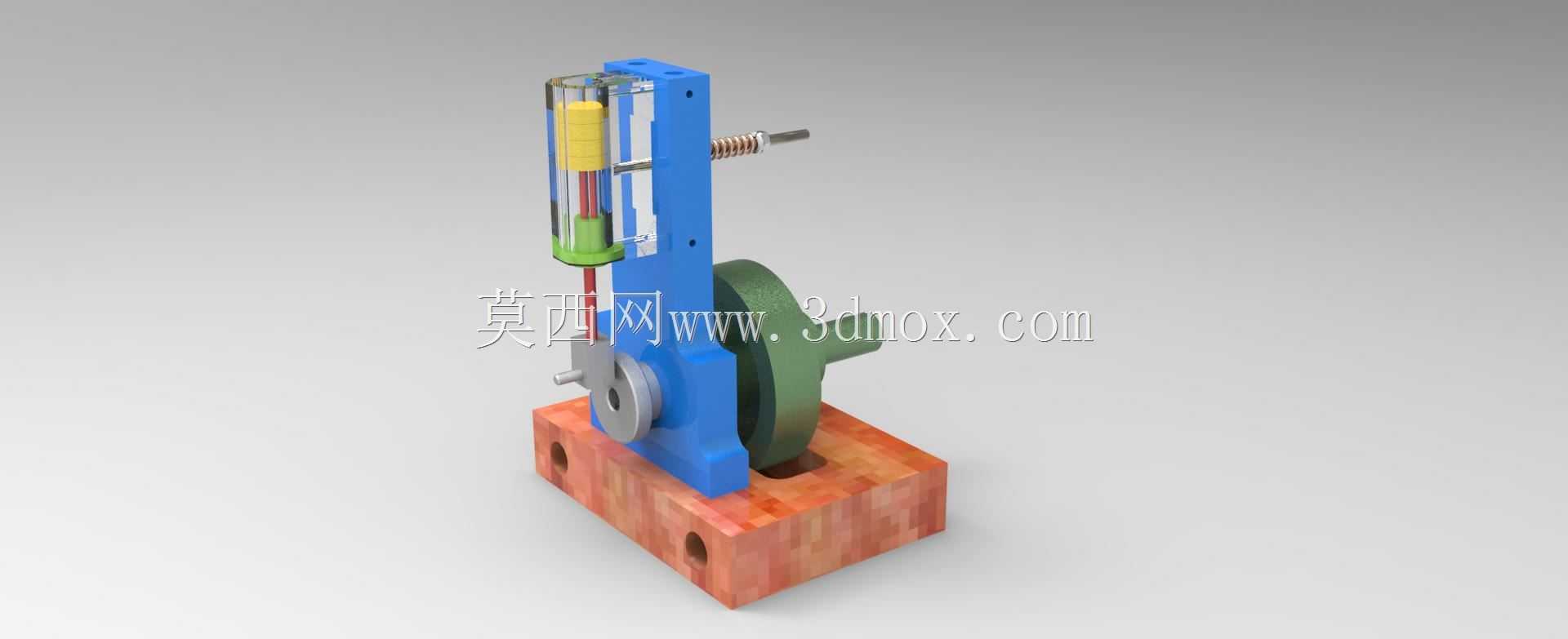

　　这套活塞往复运动结构，核心是将旋转运动转化为直线往复动作，在小型内燃机、计量柱塞泵、实验室气动试验台这类需要稳定直线往复输出的场景中应用广泛。整套结构采用立式布局，底部为带安装孔的铸铁基座，基座上预留的两个通孔用于整套机构与试验台架或设备本体的螺栓固定，安装时需保证基座底面与安装面完全贴合，避免传动过程中出现偏载抖动。基座上方集成了曲柄轮、支撑立板、活塞缸筒、复位弹簧几个核心模块，支撑立板作为主要承载件，既承担曲柄轴的径向支撑力，也为活塞缸筒提供竖直方向的定位基准，设计时特意将立板与基座的连接面做了加宽处理，抵消曲柄转动时带来的侧向倾覆力矩。曲柄轮与活塞之间通过铰接连杆传递动力，连杆两端的铰接孔内预留了轴套安装位，

　　实际加工时可镶嵌铜质轴套降低转动摩擦，延长结构使用寿命。活塞缸筒采用透明可视化设计，教学演示场景下可直接观察活塞的往复行程、连杆运动死点位置，方便学习者理解曲柄滑块机构的运动原理；缸筒侧方设置的复位弹簧与活塞杆端部的限位结构配合，可在无气源或动力输入的手动演示场景下，保证活塞能够顺利回到上止点位置，避免卡滞。整套结构的运动边界经过校核，曲柄转动整周过程中，连杆与支撑立板、活塞与缸筒内壁之间均无运动干涉，活塞的设计行程可通过调整曲柄销的偏心距进行适配，满足不同输出行程的使用需求。安装调试时需先保证曲柄轴的转动灵活性，再调整活塞与缸筒的同轴度，避免偏磨导致的密封件过早损耗；若用于实际动力输出场景，可在缸筒端部加装密封端盖，

　　搭配对应规格的密封圈即可实现气压或液压介质的动力转换，适配小型流体输送、压力测试等工况。结构各零件的拆分逻辑符合常规机械装配工艺，基座、立板、曲柄、连杆、活塞均可单独拆卸更换，方便后续维护与零件替换，也适合作为机械装配实训的教学载体，让学习者掌握传动机构的装配顺序与公差配合要求。
