直列四缸曲柄活塞联动传动结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450864
  • 直列四缸曲柄活塞联动传动结构
  • 直列四缸曲柄活塞联动传动结构
  • 直列四缸曲柄活塞联动传动结构

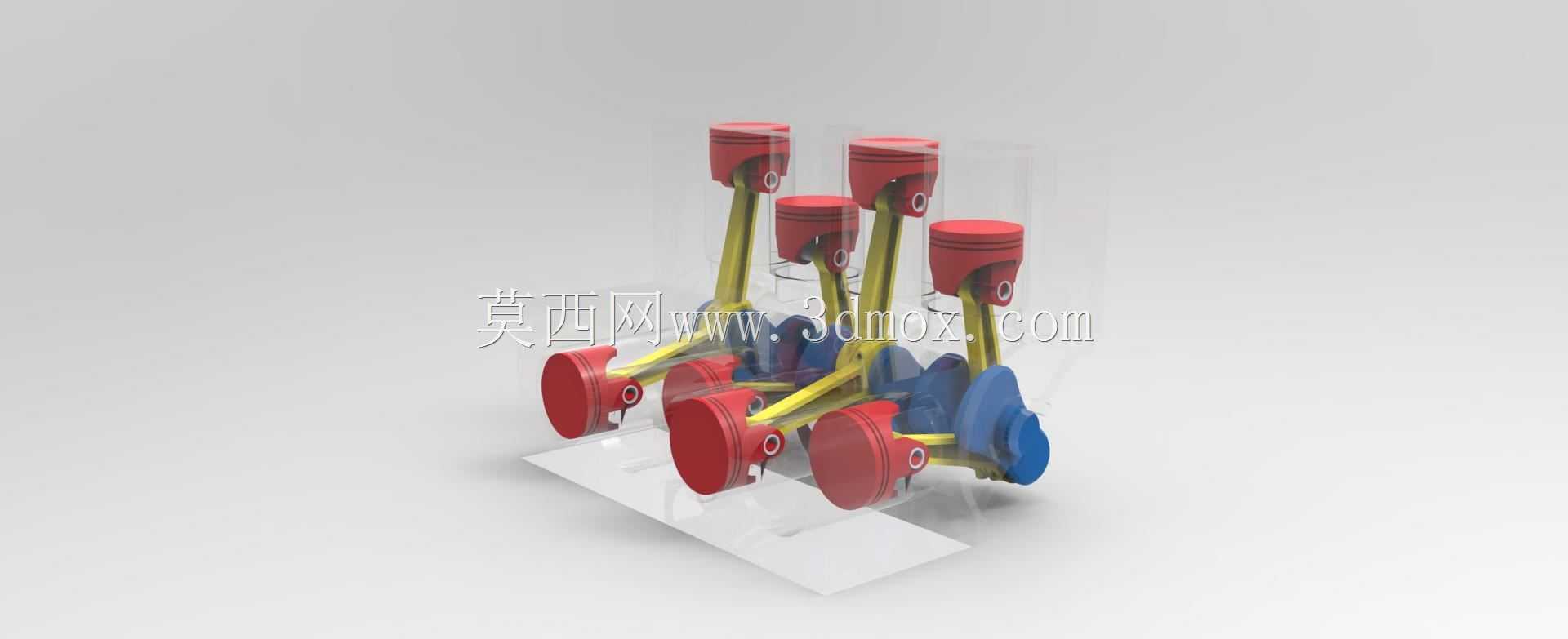

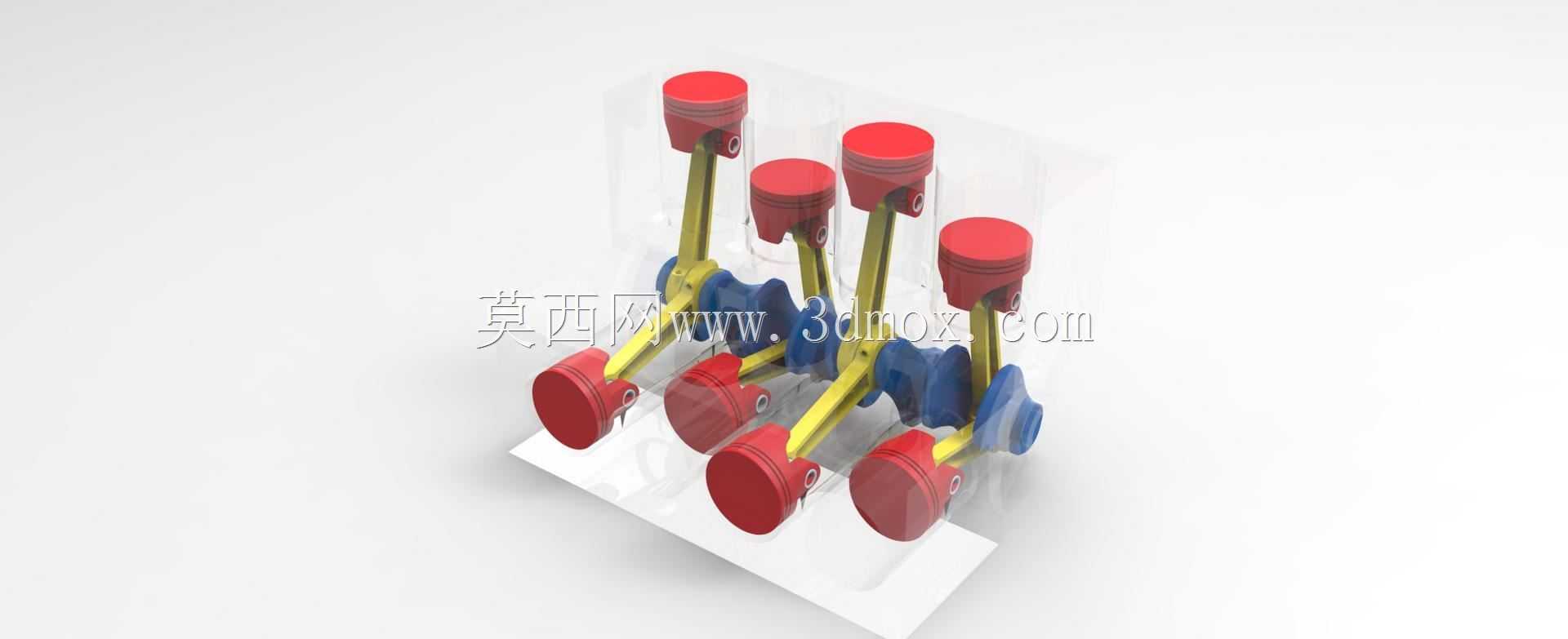

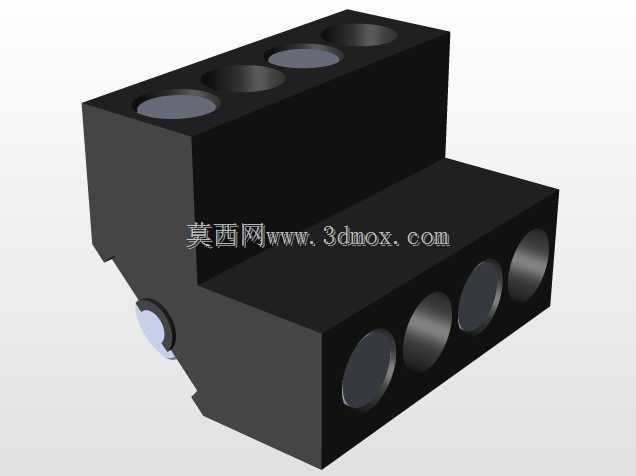

  这套曲柄活塞组件是往复式动力机械的核心传动单元,在车用内燃机、往复式压缩机、柱塞泵等设备中承担着能量转换与动力传递的核心作用,可将活塞的往复直线运动转化为曲轴的旋转运动输出,反向工况下也可将曲轴的旋转动作转化为活塞的往复抽吸/压缩动作,适配四缸直列排布的动力设备布局。从结构设计逻辑来看,组件采用等缸间距排布,四个活塞沿曲轴轴向均匀分布,相邻缸曲柄销呈180度相位差布置,可保证往复惯性力的一阶、二阶分量尽可能相互抵消,降低整机运行时的振动幅值,减少配套轴承的冲击载荷。每个活塞通过活塞销与连杆小头铰接,连杆大头采用剖分式结构与曲轴曲柄销配合,配合面预留轴瓦安装间隙,可在实际装配时根据工况需求选配不同厚度的轴瓦调整配合公差,

  保证润滑油脂能在配合面形成稳定油膜,降低高速运转时的摩擦损耗。曲轴的主轴颈与连杆轴颈之间设置圆滑过渡的曲柄臂,过渡圆角经过强化处理,可避免应力集中导致的曲轴疲劳断裂,适配高转速、高爆发压力的工况需求。从安装边界来看,整套组件的缸心距参数匹配常规民用小排量动力设备的缸体设计尺寸,活塞裙部的型线经过优化,可在往复运动中适应缸筒的热变形量,避免冷态敲缸、热态拉缸的问题;活塞顶部的凹坑结构可配合燃烧室形状组织气流,提升油气混合效率,该结构也可根据实际燃烧系统需求调整凹坑深度与直径。连杆杆身采用工字形截面设计,在保证结构强度、刚度的前提下尽可能降低往复运动质量,减少曲轴运转时的不平衡量,曲轴两端预留有飞轮、正时齿轮、动力输出端的安装定位结构,

  可直接匹配常规动力设备的前端轮系、后端飞轮壳的安装接口。在实际工程应用中,这类组件的建模精度直接影响后续动力学仿真、干涉检查的准确性,建模时需严格保证各铰接副的同轴度、各缸的相位角度公差,避免运动仿真中出现卡滞、干涉问题;活塞环槽的宽度、深度尺寸需匹配对应规格的气环、油环安装要求,连杆大头的螺栓孔位置需保证装配后连杆的运动轨迹不与缸体、曲轴平衡块发生干涉。这套结构的运动逻辑清晰,各部件的受力路径明确,可作为往复式动力设备设计的基础参考结构,也可用于教学演示曲柄连杆机构的运动原理,帮助设计人员理解往复运动与旋转运动转换过程中的受力变化、惯性力平衡逻辑。
