S型双安装座管线固定夹结构设计

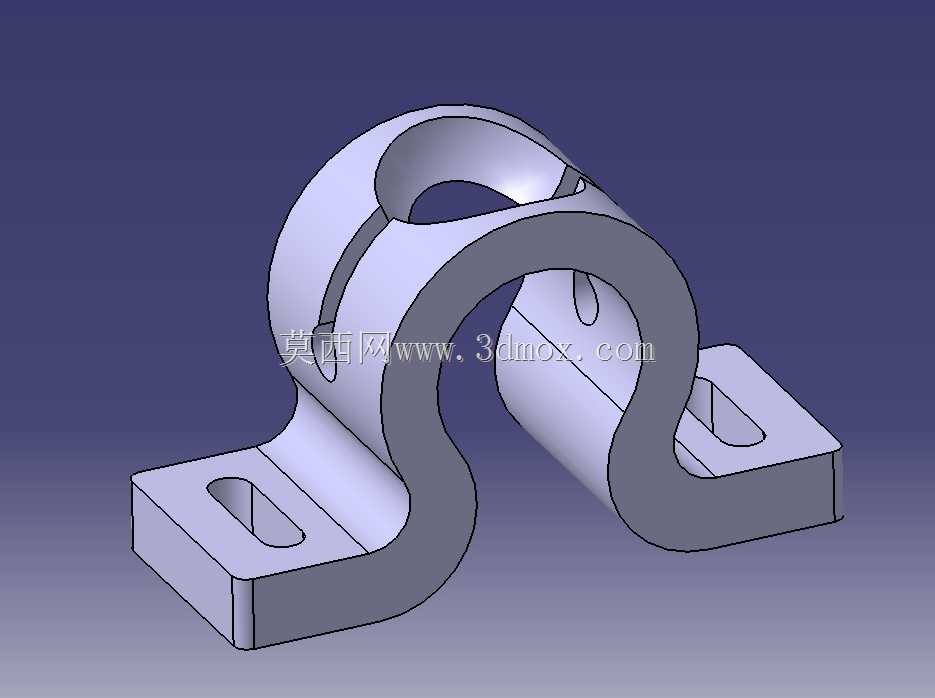

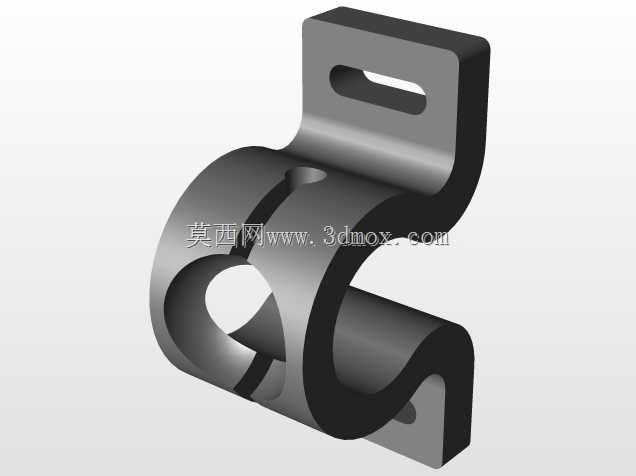

　　这类S型双座夹持结构，常出现在液压管路排布、气动管线固定、小型线束走线的场景中，区别于传统单孔抱箍的单点固定逻辑，双安装座的设计能让夹持受力更均匀，避免管线在设备振动工况下出现单点应力集中导致的磨损、松脱问题。从结构形态来看，主体的S形弯曲环腔形成两个独立的夹持通道，可同时容纳两根同管径的管线，或是单根弯折走向的管线做跨位固定，环壁上预留的窄槽结构，是为了给夹持动作提供形变余量，安装时不需要完全掰开环体，借助金属或工程塑料自身的弹性就能将管线卡入到位，同时槽位也能适配管线外径的微小公差，不会因为管径的小幅偏差出现夹不紧或是过度挤压损伤管线外壁的情况。底部的两个安装座采用带长圆孔的平板结构，长圆孔的设计是为了抵消安装面的孔位加工误差，

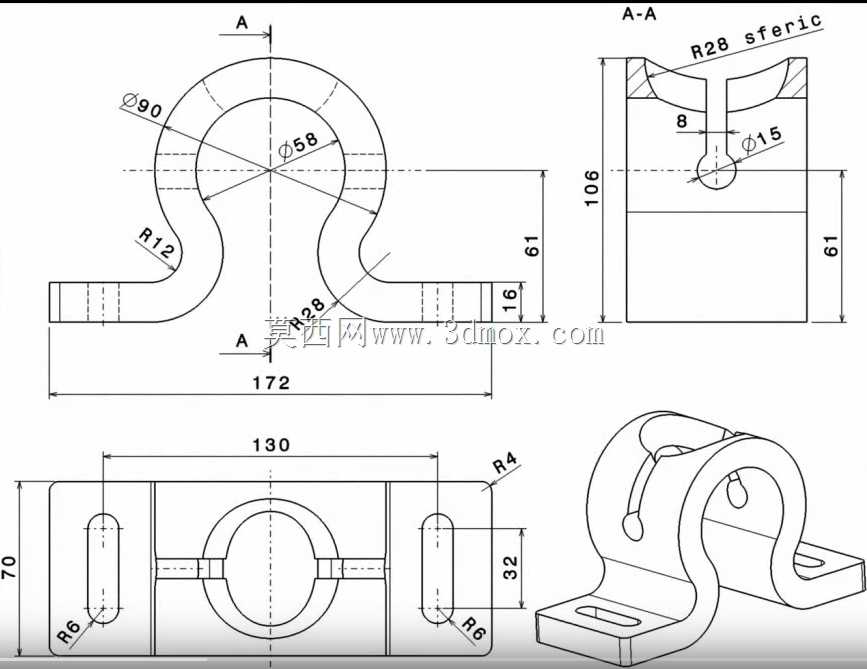

　　现场装配时不需要严格对齐基准孔位，可沿着长圆孔的长度方向微调固定位置，降低现场安装的对位难度，安装座与上部夹持环体采用圆弧过渡衔接，没有尖锐的应力集中棱角，能避免长期受振动载荷时衔接位置出现疲劳断裂。设计这类结构时，首先要明确夹持管线的外径范围，环腔的内径要比管线外径小0.2-0.5mm，依靠材料弹性抱紧管线，同时环壁的厚度要根据材质特性调整，若采用钣金冲压成型，壁厚通常选1.2-2mm的冷轧钢板，保证夹持力足够的同时预留合理的形变量；若采用工程塑料注塑成型，壁厚可适当加厚到2.5-3mm，提升抗老化和抗振性能。安装边界方面，两个安装座的中心距要根据实际走线的管线间距确定，平板安装面的平面度公差要控制在0.1mm以内，

　　保证固定后夹体不会出现翘曲，长圆孔的宽度要适配常用的M4、M5固定螺栓，长度通常设置为宽度的2.5倍，提供足够的位置调整余量。这类固定夹在小型设备内部走线、工程机械液压管路排布、电气柜内部线束固定场景中都有广泛应用，相比传统的扎带固定，它的重复拆装性能更好，不会因为多次拆装出现固定力衰减，相比分体式抱箍，它的零件数量更少，安装时不需要额外配套螺栓螺母来锁紧环体，只需要固定底部两个安装座即可完成装配，能有效提升现场装配的效率。在建模过程中，需要重点处理弯曲环体与安装座的过渡曲面，保证曲面曲率连续，避免冲压或注塑时出现壁厚不均的问题，环壁上的开槽位置要避开应力最大的弯曲顶点，防止开槽位置在反复形变下出现开裂。
