带安装底座的卧式支撑轴承座结构

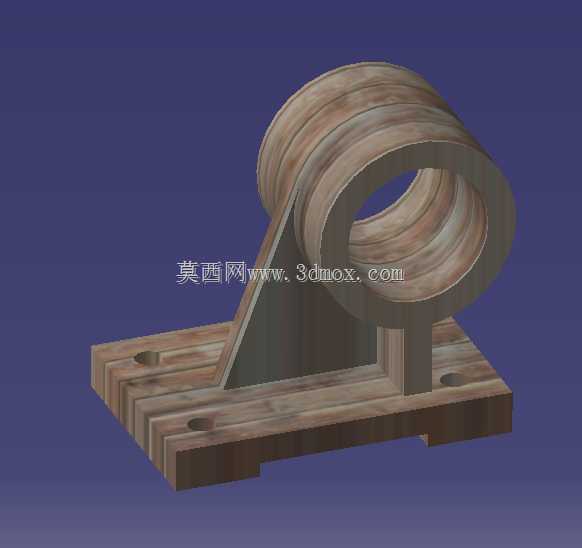

　　该支撑类零件主要应用于中小功率传动设备的轴系支撑场景，常见于轻工输送线、小型机床辅机、非标自动化设备的转动单元中，核心作用是为旋转轴提供稳定的径向与轴向支撑，约束轴系运行过程中的径向跳动与轴向窜动，保障传动部件的回转精度。零件整体采用卧式布局，下部为带安装孔的矩形安装底板，底板上开设四个沉头安装孔，可通过内六角螺栓直接固定在设备安装基面或型材框架上，底板底部设置有两道通长的定位凹槽，既可以在安装时与基面的定位凸台配合实现快速对位，也能减少底板与安装面的接触面积，降低安装面平面度误差对支撑精度的影响，同时可容纳少量安装面的杂质，避免硬接触导致的安装翘起问题。上部的圆筒状轴套部分为核心支撑区域，内孔可适配对应直径的转动轴，

　　也可镶嵌轴瓦或滚动轴承实现不同工况的支撑需求，圆筒外壁设置有多道环形加强凸缘，能够提升筒身的结构刚度，避免轴系受载后筒身出现椭圆变形，保障内孔的圆度公差。连接底板与上部轴筒的三角筋板为关键承力结构，筋板厚度根据轴系额定载荷匹配设计，采用大圆角过渡连接，可有效分散轴系传递至底板的载荷，避免应力集中导致的筋板根部开裂问题，筋板与轴筒、底板的连接位置均设置有铸造或加工圆角，既符合加工工艺性要求，也能减少应力集中点。设计过程中优先保障轴套内孔轴线与底板安装面的平行度公差，安装孔的位置度公差控制在合理范围内，确保安装后轴系的回转中心与设计基准重合，避免额外的附加载荷。零件整体外形紧凑，安装边界清晰，无需额外的转接件即可直接完成安装固定，

　　适配多数中小型传动设备的安装空间要求，在低速轻载的传动场景中可直接作为支撑部件使用，在重载或高速场景中可通过在内孔加装标准轴承、轴瓦的方式拓展适用范围，结构设计兼顾了工艺性与结构强度，没有冗余的结构特征，加工制造难度低，适合批量生产应用。
