带安装底座立式轴承支撑固定座结构

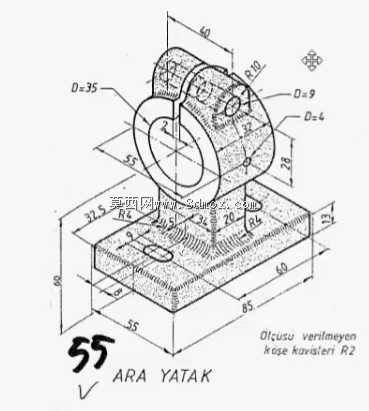

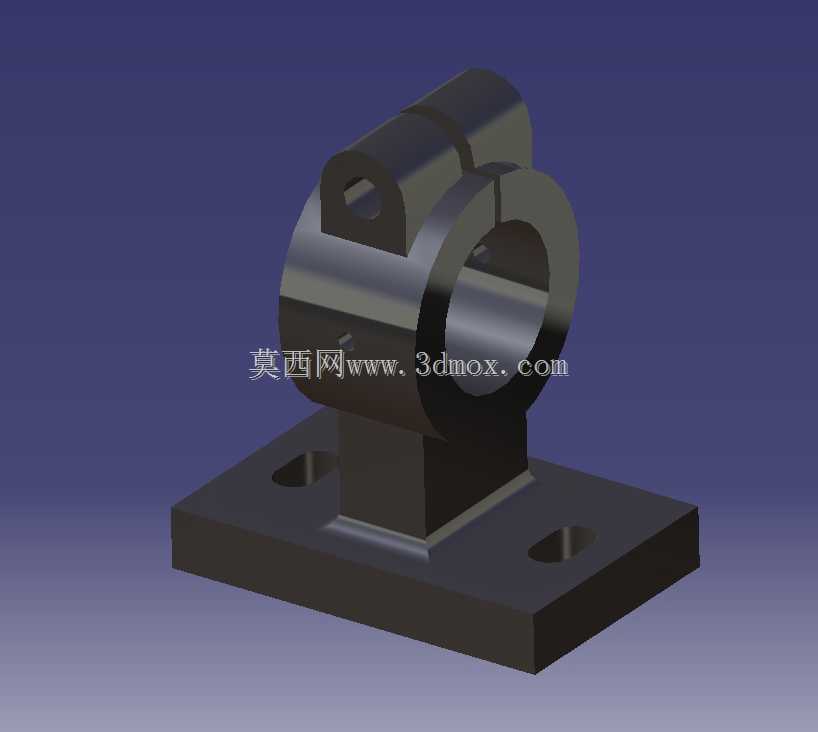

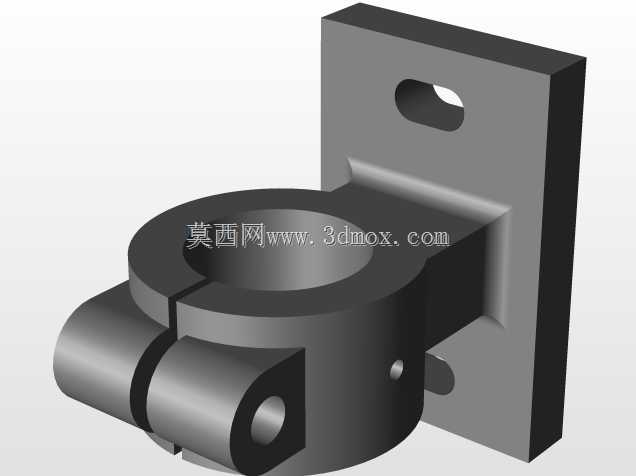

　　这类带方形安装底座的立式轴承支撑结构，在轻工输送线、小型传动设备、非标自动化工位的动力传递环节应用十分广泛，核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴系运转过程中产生的径向载荷与少量轴向窜动，避免轴系出现挠曲变形，保障传动部件的同轴度与运转稳定性。从实际安装场景来看，底部方形法兰底座设置了两个对称的长圆形安装孔，这类孔型设计并非随意选择，长圆孔预留了一定的安装调整余量，现场装配时可以根据实际机架的安装孔位偏差做小范围的位置微调，不需要额外扩孔修正，降低现场装配的适配难度，安装时通过螺栓穿过长圆孔将整个支座固定在设备机架的安装平面上，底座与支撑主体之间设置了过渡加强筋，能有效提升支座整体的抗扭、抗弯刚度，

　　避免轴系重载运转时支座根部出现应力集中导致的断裂变形。上部的环形轴承安装腔是整个零件的核心功能区域，内腔的圆柱面加工精度直接决定轴承装配后的同轴度，设计时需要根据所选轴承的外径公差匹配对应的配合精度，通常选用过渡配合保障轴承安装后不会出现外圈打滑的问题，环形腔上方设置了带锁紧孔的凸台结构，装配时可以通过锁紧螺钉顶紧轴承外圈，进一步限制轴承的轴向窜动，同时也方便后期维护时轴承的拆卸更换，不需要借助大型拉马工具就能完成轴承的拆装作业。设计这类支撑座时，首先要明确所适配轴的直径、所选轴承的型号尺寸，以此确定环形安装腔的内径与宽度，再根据轴系运转时的最大径向载荷核算底座的厚度、支撑立柱的截面尺寸，避免载荷过大导致支座变形；安装边界方面，

　　需要预留足够的螺栓拆装空间，底座下方的安装平面要保证平面度要求，避免装配后支座出现倾斜导致轴系别劲，环形腔的轴线要与底座安装平面保持严格的垂直公差，否则会导致轴系运转时出现附加弯矩，加速轴承的磨损。这类支撑结构相比一体式铸造成型的轴承座，结构更紧凑，加工难度更低，适合小批量非标设备的定制使用，在小型皮带输送机、辊道传动线、实验台传动机构中都能见到这类结构的应用，能够有效简化轴系的支撑结构设计，减少设计人员的重复建模工作量，同时成熟的结构形式也能降低后期设备运行的故障概率。
