90度双法兰直角弯管接头结构设计

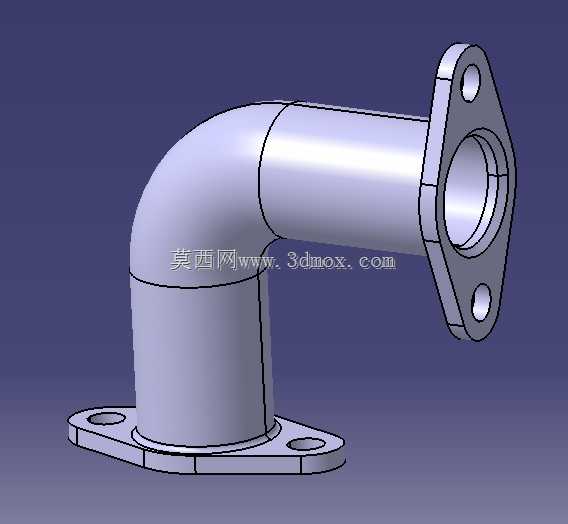

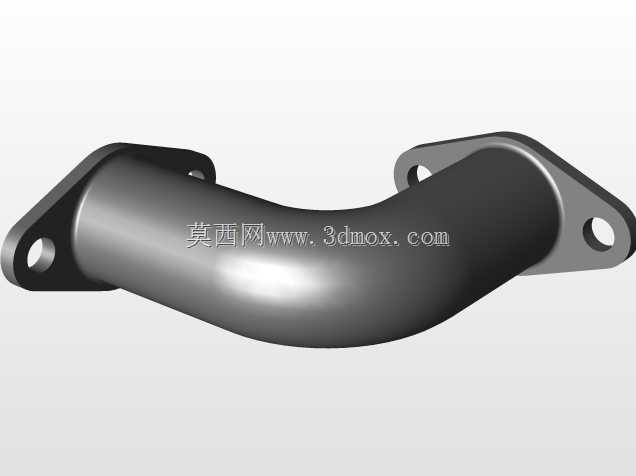

　　在流体输送管路系统的布局搭建中，受设备安装空间限制、管路走向规划需求，经常需要在紧凑空间内完成管路90度转向的同时保证两端连接的密封可靠性，这款双法兰90度弯管结构正是针对这类工况设计的管路连接件。从实际应用场景来看，这类弯管接头常见于工业液压站油路布局、车用进气/冷却管路连接、小型化工流体输送管线、空压机气路排布等场景，尤其适合两端对接面存在垂直安装角度、且需要定期拆卸维护的管路节点，相比螺纹连接的弯头，法兰式的连接结构能承受更高的管路压力，同时反复拆装不会损伤连接密封面，适配金属硬密封或者橡胶垫片密封两种形式。从结构设计思路来看，整个弯管采用等通径的圆弧过渡流道，转弯处的弯曲半径经过流阻优化，避免直角急转弯造成的流体压损过大、

　　介质残留堆积的问题，两端的法兰盘均采用菱形切边设计，而非传统的圆形法兰，这种设计能在保证两个安装螺栓孔位间距满足连接强度的前提下，尽可能缩小法兰的外轮廓尺寸，减少安装时占用的周边空间，适配安装位局促的设备内部布局。两端法兰的端面都设计有定位止口，对接时可以直接卡入配对法兰的止口槽内，安装时无需反复调整管路对中度，能有效降低现场装配的对位难度，止口的高度根据常用密封垫片的压缩量设定，压紧后能保证垫片均匀受压，避免局部密封失效出现渗漏。安装边界方面，弯管两端的法兰面保持严格的90度垂直公差，两个法兰上的安装孔位同轴度、孔位间距公差控制在机械连接常用的IT7级精度范围内，能直接适配现有标准规格的配对法兰，无需现场二次扩孔调整；

　　弯管的直管段长度经过匹配计算，安装后不会和周边的设备壳体、其他管线产生运动干涉，转弯处的外壁做了等壁厚处理，在保证管路承压强度的前提下尽可能控制整体重量，不会给对接的管路端点带来额外的负重载荷。实际选型使用时，需要注意对接管路的通径和该弯管的内孔通径保持一致，避免通径突变造成的流阻变化，安装时按照对角顺序逐步拧紧法兰螺栓，保证密封面受力均匀，在有振动的工况下使用时，可以在螺栓处加装防松垫圈，避免长期运行后螺栓松动造成密封失效。
