双孔连杆式传动连接构件结构设计

　　这类双孔连杆构件常见于各类需要往复动力传递的机械结构中，从轻工机械的进给机构到通用设备的动力转换单元，都能见到这类构件的应用场景，核心作用是实现旋转运动与往复摆动的动力传递，在铰接点位之间完成固定轨迹的力与运动输送。设计这类构件时，首先要确定两端铰接孔的中心距，这个参数直接决定了传动行程的边界，中心距的公差需要控制在合理范围，避免安装后出现运动卡滞或者传动间隙过大的问题。两端的铰接孔分别对应不同的安装配合需求，大直径孔通常用于连接动力输出端的偏心轴或者曲柄销，需要承受交变的扭转与拉压载荷，因此孔壁的厚度设计要满足长期交变载荷下的强度要求，孔内通常会配套轴套来降低磨损，延长构件的使用寿命；小直径孔多用于连接执行端的铰接销，

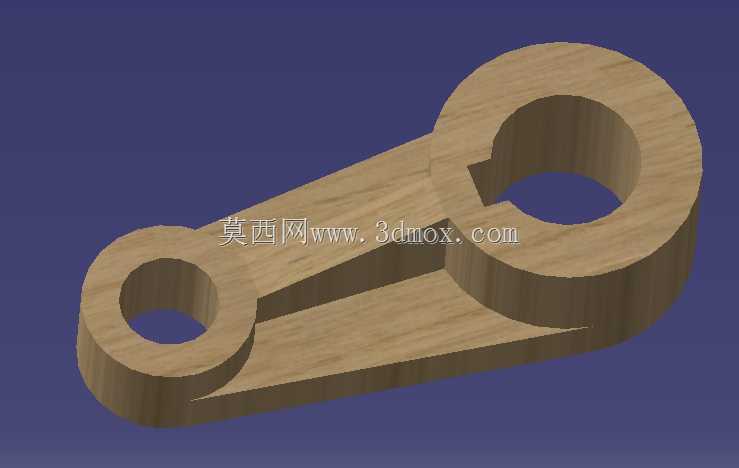

　　传递经过连杆转换后的动力，孔径的配合精度要适配铰接销的公差等级，保证转动灵活的同时不会出现过大的旷量。构件的主体采用了加强筋式的结构设计，在两个环形孔座之间设置了两条平行的连接筋，既能够保证整体的结构刚度，避免传动过程中构件出现弯曲变形，又能尽可能减少不必要的材料冗余，降低构件自身的重量，减少运动过程中的惯性冲击。从安装边界来看，构件的整体外轮廓要充分考虑运动过程中的干涉问题，在整个摆动行程范围内，构件的外缘不能和周边的机架、其他传动部件发生碰撞，筋条的厚度要根据传递的最大载荷进行校核，保证在峰值载荷下不会出现断裂或者塑性变形。这类连杆的外形没有多余的装饰结构，所有的几何特征都服务于功能需求，孔端的凸台设计既增加了孔的配合长度，

　　提升铰接的稳定性，又不会过度增加整体重量。在实际应用中，这类构件的两个孔的平行度要求较高，如果两孔轴线出现偏斜，会导致铰接部位出现偏磨，大幅缩短部件的维护周期，因此建模过程中需要严格控制两个孔位的形位公差，保证轴线的平行度符合装配要求。连接筋与孔座的衔接位置采用了圆弧过渡，避免应力集中导致的疲劳损坏，这也是承受交变载荷的传动构件设计中需要重点关注的细节，过渡圆角的半径要结合加工工艺合理选择，既要降低应力集中系数，也要兼顾加工的便利性。
