通风打孔式汽车制动盘结构设计

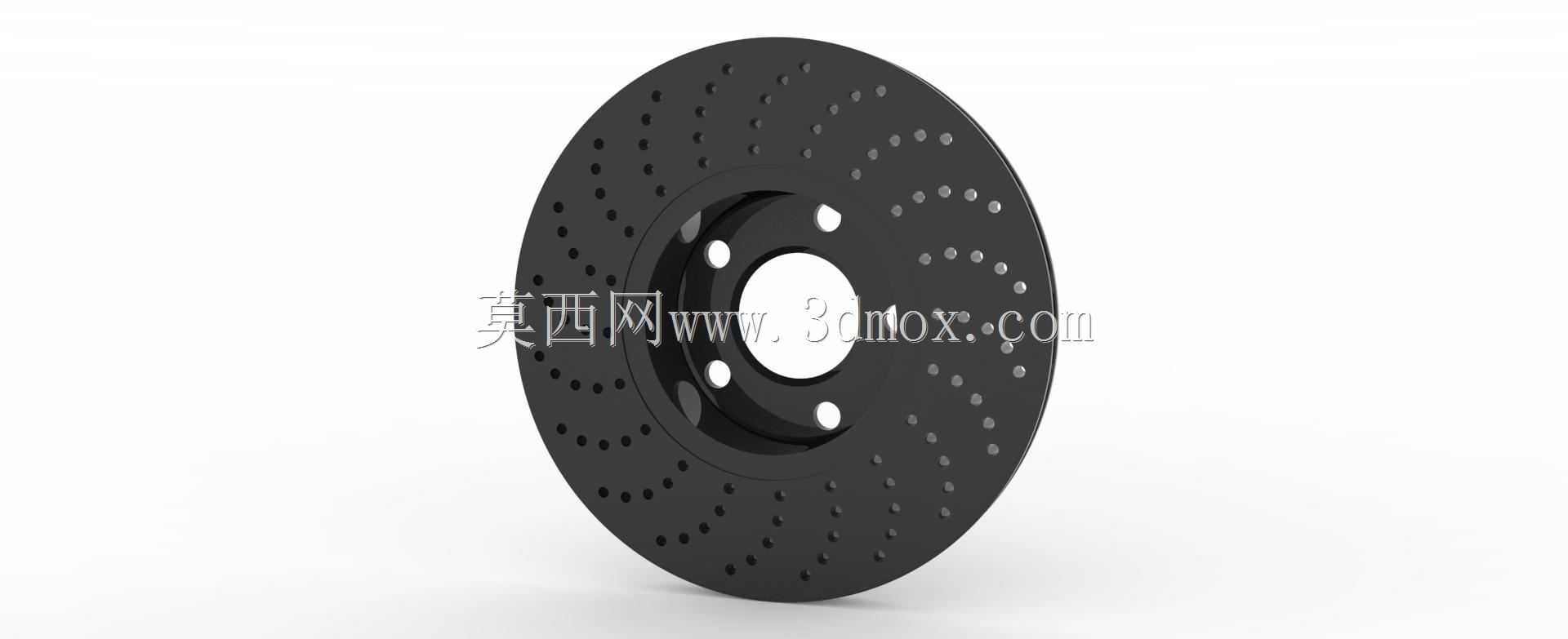

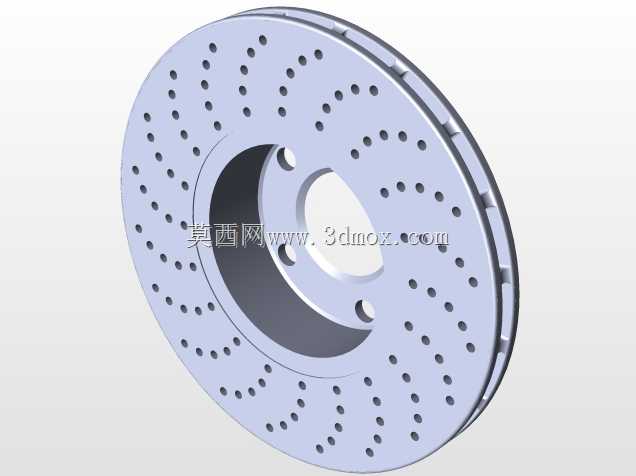

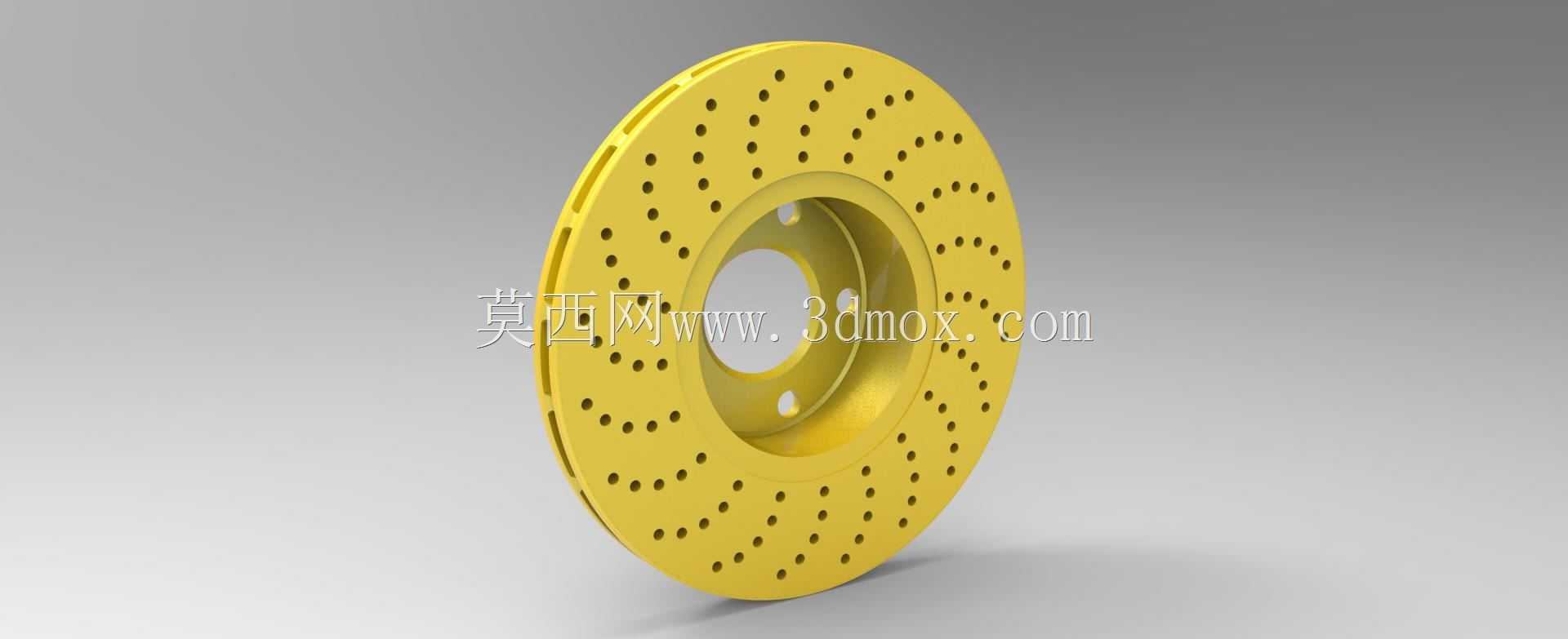

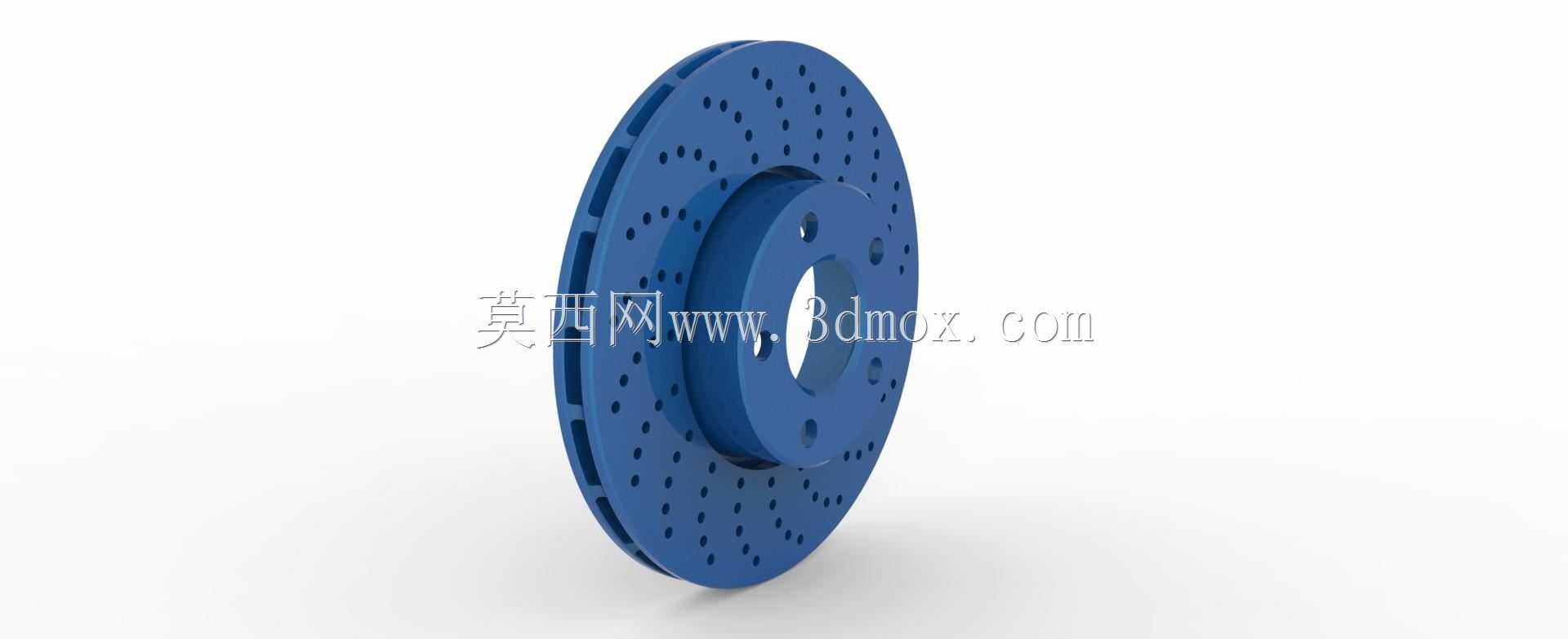

　　这款打孔式制动盘是面向乘用车前轮制动系统开发的核心摩擦制动部件，日常装车场景覆盖家用轿车、城市SUV的常规制动工况，也可适配轻度改装车辆的制动升级需求，核心作用是在车辆制动过程中，与制动卡钳的摩擦片配合，通过滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆减速、驻车的功能。从结构设计逻辑来看，这款制动盘采用单盘实心基础结构搭配盘面阵列打孔的设计，区别于普通无孔光面制动盘，盘面的通孔并非随意排布，而是沿制动摩擦环带的周向、径向做等距阵列，首先解决的是连续制动工况下的散热问题——车辆在长下坡、频繁制动的场景中，制动盘与摩擦片持续摩擦会快速积累热量，普通光面制动盘的热量仅能通过盘面与空气的自然对流散出，容易出现热衰退导致制动摩擦力矩下降，

　　而阵列通孔可以让气流直接穿过盘体，大幅提升对流换热效率，同时还能及时排走摩擦过程中产生的磨屑，避免磨屑夹在摩擦片与盘面之间造成制动抖动、异响，也能减少摩擦片的异常磨损。设计过程中首先明确了安装边界，中心的定位孔与轮毂轴头的配合尺寸严格按照乘用车通用轮毂规格设定，中心孔周边的三个安装孔对应轮毂螺栓的分布圆直径，确保装车时可以直接与原厂轮毂、转向节适配，不需要额外做转接结构。摩擦环带的宽度匹配常规单活塞浮动卡钳的摩擦片接触面积，既不会因为环带过窄导致摩擦面压应力过大、磨损过快，也不会因为环带过宽增加不必要的簧下质量。盘体的厚度设定兼顾了结构强度与散热需求，在满足最大制动力矩下的结构刚度要求、避免制动时盘面出现翘曲变形的前提下，

　　尽可能控制盘体厚度来降低转动惯量，提升车辆的操控响应性。盘面的打孔直径、孔间距都经过反复校核，孔径过小会影响通风排屑的效果，孔径过大则会减少摩擦片与盘面的实际接触面积，降低制动效能，同时孔的边缘都做了微小的倒角处理，避免应力集中导致盘体在冷热交变工况下出现裂纹，也能减少摩擦片的刮削损耗。实际装车使用时，这款制动盘的摩擦面平面度、端面跳动量都控制在极小的公差范围内，能有效避免高速制动时出现方向盘抖动的问题，打孔结构也能在雨天行车时快速排走盘面的水膜，减少水衰退现象，提升湿滑路面的制动响应速度。
