费斯托型真空发生式气动控制阀结构

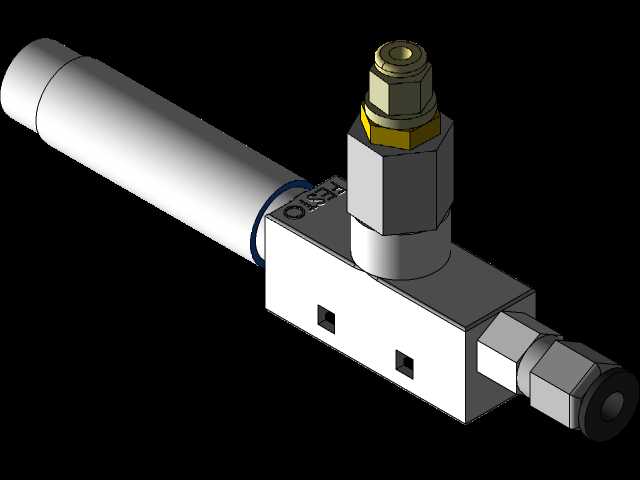

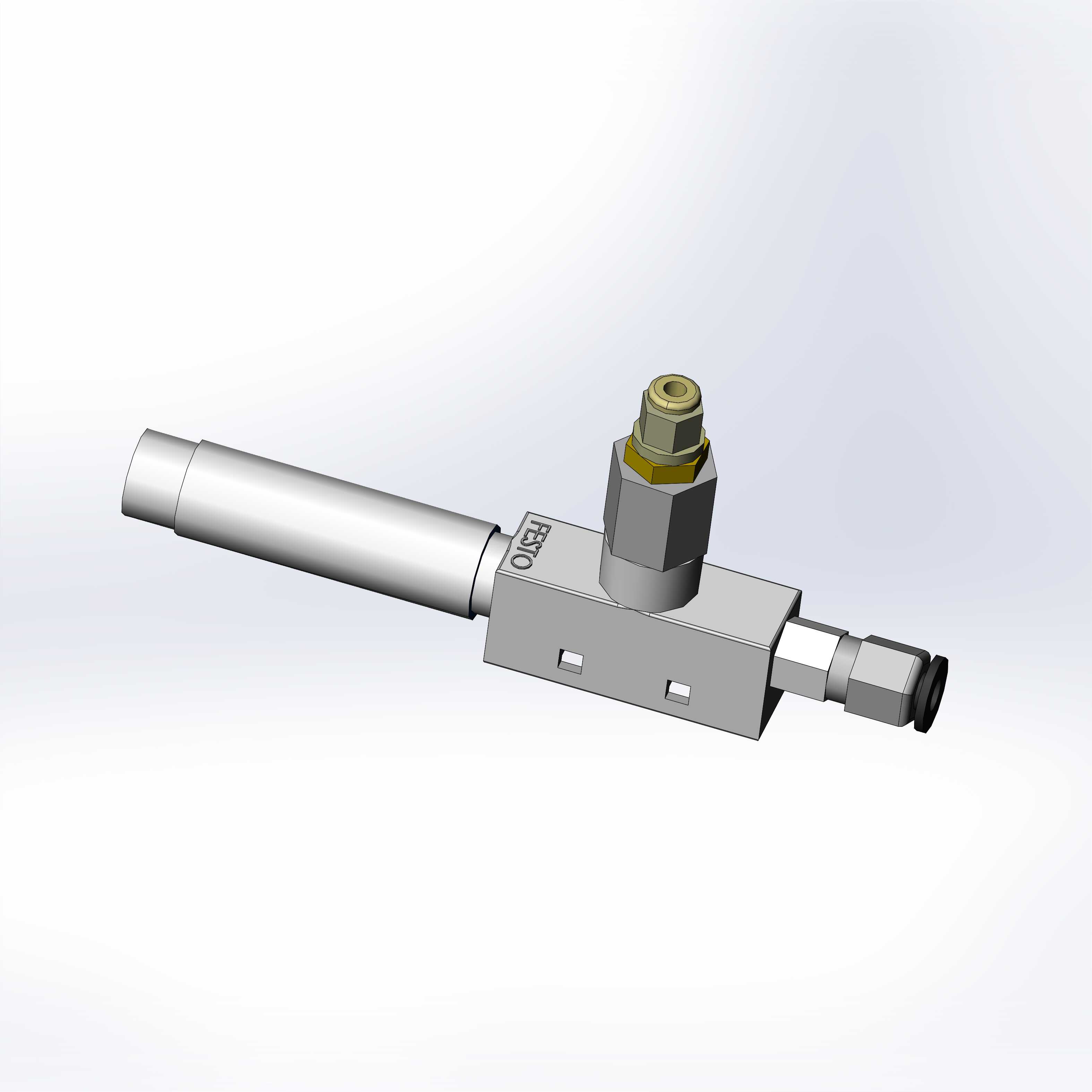

　　这款气动阀本质是集成式真空发生器组件，在自动化产线的气动回路里应用极广，常见于电子元器件搬运、包装线取料、小型工件上下料这类需要负压吸附的工位，和普通换向气动阀不同，它不需要外接独立真空源，直接接入正压压缩空气就能在输出端产生稳定负压，搭配真空吸盘就能完成轻薄工件、异形小件的抓取动作，省去了单独布置真空泵的管路成本与安装空间。从结构设计来看，主体采用长条形铝合金阀块布局，压缩空气进气端设置在侧方快插接口位置，内部拉瓦尔喷管结构做了内嵌式设计，正压气体进入后通过喷管节流加速，在混合腔形成卷吸效应带走腔内空气形成负压，顶部的调节旋钮用来调整供给气压的大小，以此匹配不同规格吸盘所需的真空度，

　　避免负压过大压损轻薄工件或者负压不足导致工件脱落。阀块上预留的两个安装沉孔是核心安装边界，孔位间距符合常规气动元件的安装标准，不需要额外做转接板就能直接固定在型材支架或者设备立板上，两端的快插接口分别对应正压进气与负压输出，接口规格适配常规气动软管，现场装配时不需要做额外的接头转接。在实际选型应用中，这类集成阀要注意安装时尽量靠近吸盘端，缩短负压输出管路的长度，减少负压建立的响应时间，长条形的外形结构可以顺着气路排布方向安装，不会占用过多的设备横向空间，阀块表面的平面度经过加工处理，安装后不会出现漏气的情况，内部的密封结构采用硬质密封搭配橡胶密封圈，在常规工厂气源的洁净度条件下能保证长期稳定工作，不会因为微小杂质进入导致负压失效。

　　设计建模时要重点注意内部喷管的同轴度公差，喷管与混合腔的同轴度偏差会直接影响真空发生效率，外部接口的位置尺寸要和市面常规同规格产品保持互换性，方便现场维护替换，顶部调节旋钮的行程要做限位设计，避免调节时旋钮脱出导致气压泄漏，整体结构没有多余的冗余设计，所有功能结构都集成在单个阀块上，减少了外接管路的接头数量，也就降低了气路泄漏的概率，在紧凑空间的自动化设备里适配性很强，不管是小型桌面式机械手还是大型流水线的取料工位都能适用。
