20度V型沉孔定位销块结构设计

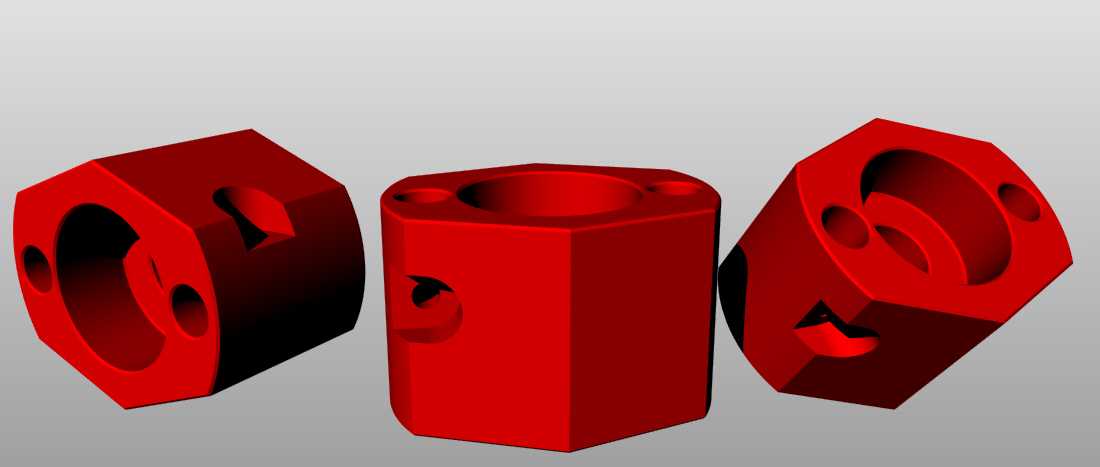

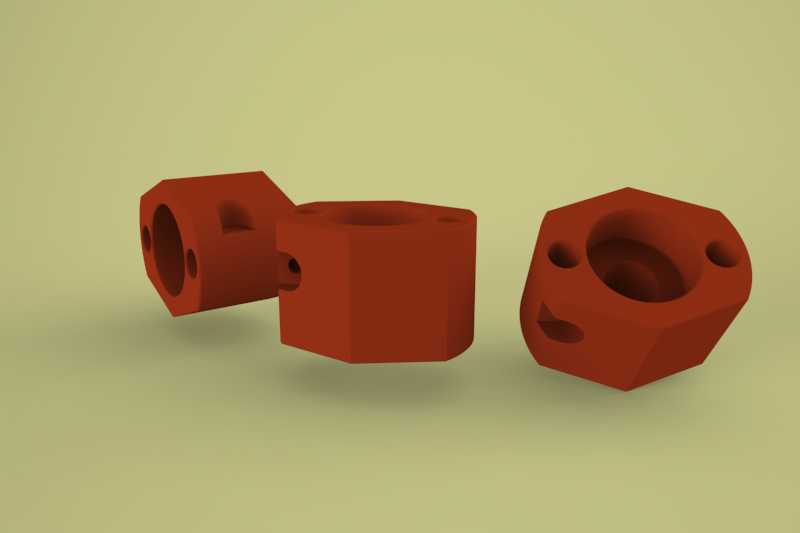

　　这款定位销块的设计核心围绕20度V型定位面展开，主要应用在工装夹具的工件定位环节，适配轴类、带圆柱基准面零件的装夹定位场景，在铣削、钻削工序的工装中使用率较高。从结构细节来看，零件侧面设置的沉头孔是安装固定的核心结构，沉孔深度与孔径经过匹配计算，能够完全容纳对应规格内六角螺钉的头部，安装后螺钉端面不会突出销块表面，避免对工件装夹、周边机构运动产生干涉。销块主体采用近似六方的外形结构，相比传统圆柱形定位销，六方外形的平面能够在安装槽内实现周向防转，不需要额外设置防转销，简化了安装基座的加工工序，同时六方的平面也方便装配时使用扳手夹持调整位置，降低装配难度。V型定位面的20度夹角是经过受力测算确定的，

　　这个角度既能够保证对圆柱类工件的包络定位稳定性，避免工件装夹时出现径向窜动，又不会因为夹角过小导致V型尖部应力集中，提升零件的长期使用寿命。零件上设置的多个径向通孔，一方面是为了减轻销块自身重量，降低工装整体负载，另一方面在部分需要气检、排屑的工装场景中，这些通孔可以作为气路通道或者排屑通道，不需要额外在销块上加工辅助孔位，拓展了零件的适用场景。在安装边界方面，销块的轴向长度、六方对边尺寸都做了公差适配，能够直接嵌入标准规格的工装安装槽内，不需要对基座进行二次修配，V型面的中心高度与常规工装的定位基准高度匹配，安装后不需要额外调整中心高，能够直接满足定位精度要求。从实际使用场景来看，这类销块常成对使用，分别支撑工件的两个圆柱基准段，

　　相比整体式V型块，分体式的销块可以根据工件的长度灵活调整安装间距，适配不同长度规格的工件，在多品种小批量的机加工场景中，能够大幅减少工装的更换成本，缩短换型时间。零件的壁厚经过受力校核，在常规装夹夹紧力下不会出现变形，沉孔位置的壁厚也满足螺钉拧紧时的强度要求，不会出现开裂问题，各个棱边都做了小倒角处理，避免装配时划伤操作人员，也去除了加工产生的毛刺，保证定位面的接触精度。
