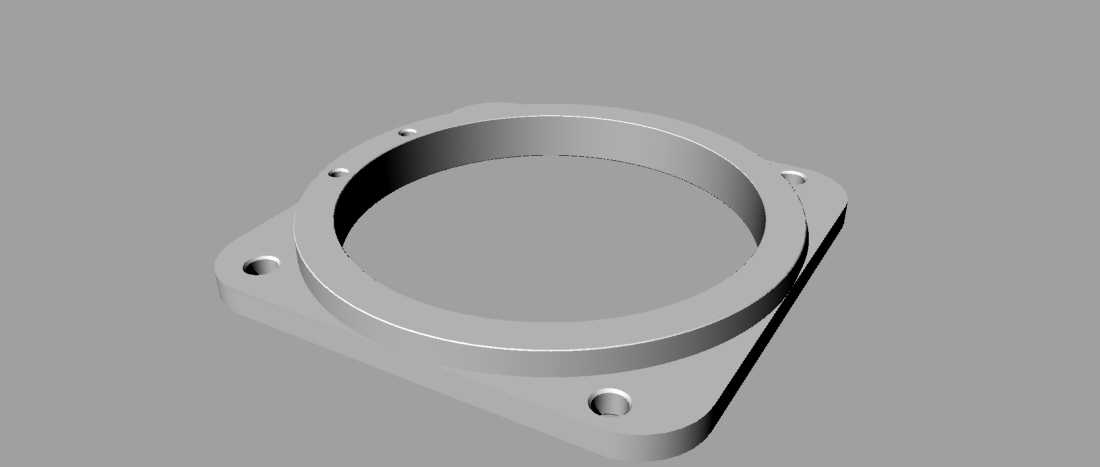

304不锈钢方形法兰安装支座结构

　　这类带方形安装底座的法兰结构，常应用在食品加工管路、洁净流体输送管线、中小型化工设备的侧向接口位置，用来实现管路与设备侧壁、安装面板之间的刚性固定与密封衔接，相比常规圆形法兰，方形底座的四个安装孔位可适配设备壁面的预埋螺柱布局，安装时无需旋转调整整体角度，对准孔位即可完成锁紧，在空间受限的设备夹层、管线排布密集的机柜内部，安装操作的便利性远高于同通径的圆形对焊法兰。从结构设计逻辑来看，主体环形部分的内径匹配对应通径的管路外径，环形端面预留有密封垫片的放置台阶，可避免垫片受压后移位造成的密封失效，环形侧壁与方形底座采用圆弧过渡衔接，消除直角位置的应力集中点，在承受管路振动、流体压力波动时，过渡位置不会出现应力断裂的隐患。

　　四个安装孔分布在方形底座的四个角位置，孔位中心距经过适配常规设备面板的安装孔标准设计，安装时可搭配平垫与防松螺母，锁紧后底座与安装面完全贴合，不会出现局部翘曲的问题。304不锈钢的材质选型，可适配常规水、弱酸弱碱流体、洁净蒸汽等介质的输送需求，表面无需额外做防锈涂装处理，在潮湿、有轻度腐蚀的工况下也能长期保持结构强度，不会出现锈渣脱落污染管路内部介质的问题。设计过程中需要重点控制环形部分的端面平面度，保证密封面与安装底座底面的平行度公差，避免安装后法兰端面倾斜导致密封垫片受压不均出现泄漏，同时安装孔的位置度公差需要控制在合理范围，避免现场安装时出现孔位错位无法穿入螺栓的问题。这类法兰支座的整体厚度经过载荷校核，

　　可承受对应通径管路的额定工作压力，以及管路自身重量带来的静载荷，在配套快装接头、硬管焊接端时，都能保证足够的连接刚性，不会因为长期受载出现底座变形的问题。在实际设备装配场景中，这类法兰还可作为设备侧壁的检修口接口，搭配盲板使用时可快速拆卸完成设备内部的清理与检修，无需拆解整段管路，能大幅降低设备日常维护的操作难度。
