起重设备用开缝式夹紧升降臂结构

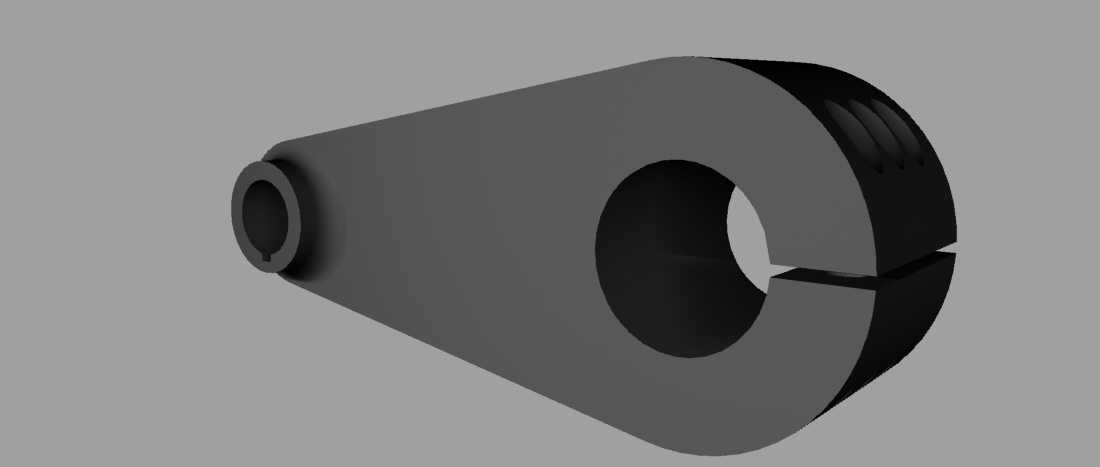

　　在起重搬运、工位升降输送类设备的传动链路里，这类带开缝锁紧结构的升降臂是承担载荷传递、位置锁定的核心受力构件，日常多配套在轻小型起重设备、可升降工装架、物料举升台的执行端，既负责连接升降驱动端与末端吊具/载物平台，也能通过自身的开缝夹紧结构快速调整安装位置、适配不同轴径的连接销轴，省去传统连接件拆装修配的大量工时。从结构设计逻辑来看，该臂体采用变截面楔形轮廓，从大端的夹紧安装端向小端的铰接端平滑过渡，这种设计并非随意的外形处理，而是基于材料力学的等强度计算思路——大端需要承担夹紧锁紧产生的预紧力、以及载荷带来的弯矩，因此保留了更厚的实体壁厚，小端仅承担铰接处的拉压交变载荷，适当收窄截面既可以降低整体自重，

　　也能减少臂体运动过程中的转动惯量，让升降动作启停更平稳，不会因为臂体惯量过大导致驱动端过载。大端的开缝结构是整个零件的设计核心，缝隙沿着安装孔的径向贯通，孔壁加工有较高的同轴度与表面粗糙度要求，当配套的锁紧螺栓拧紧时，缝隙两侧的臂体产生弹性形变，抱紧穿过孔内的固定销轴或立柱，依靠接触面的静摩擦力实现位置锁定，这种锁紧方式相比键连接、销连接，最大的优势是可以实现轴向任意位置的无级调整，不需要在销轴或立柱上预先加工定位孔、键槽，大幅降低配套构件的加工成本，也方便现场安装时根据实际作业高度快速调整臂体的固定位置。小端的铰接孔同样做了同轴度管控，孔内可配套自润滑衬套，减少与铰接销轴转动时的磨损，延长构件的维护周期。从安装边界来看，

　　设计时需要重点管控两个安装孔的中心距公差，这个尺寸直接决定了升降臂的力臂长度，会直接影响驱动端的载荷计算结果，若中心距偏差过大，会导致驱动端实际受力超出设计阈值，出现过载风险；同时大端安装孔的内径公差、开缝的宽度尺寸也需要严格控制，公差过松会导致夹紧力不足，受载时出现滑移，公差过紧则会导致锁紧时臂体应力超过材料屈服强度，出现不可逆的塑性形变，甚至断裂失效。在实际工况应用中，这类升降臂多采用中碳钢整体铣削加工成型，加工完成后会做调质处理提升整体综合力学性能，孔位配合面做精镗加工保证装配精度，日常使用中需要定期检查开缝处是否存在疲劳裂纹、锁紧螺栓是否出现预紧力衰减，避免长期受交变载荷导致结构失效。相比传统的焊接式升降臂，这种整体式开缝结构的臂体没有焊接应力集中点，疲劳强度更高，拆装调整更便捷，在中小载荷的升降作业场景中能大幅降低设备的维护成本，提升工位调整的灵活性。
