枢轴止动限位块结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:451026
  • 枢轴止动限位块结构设计
  • 枢轴止动限位块结构设计

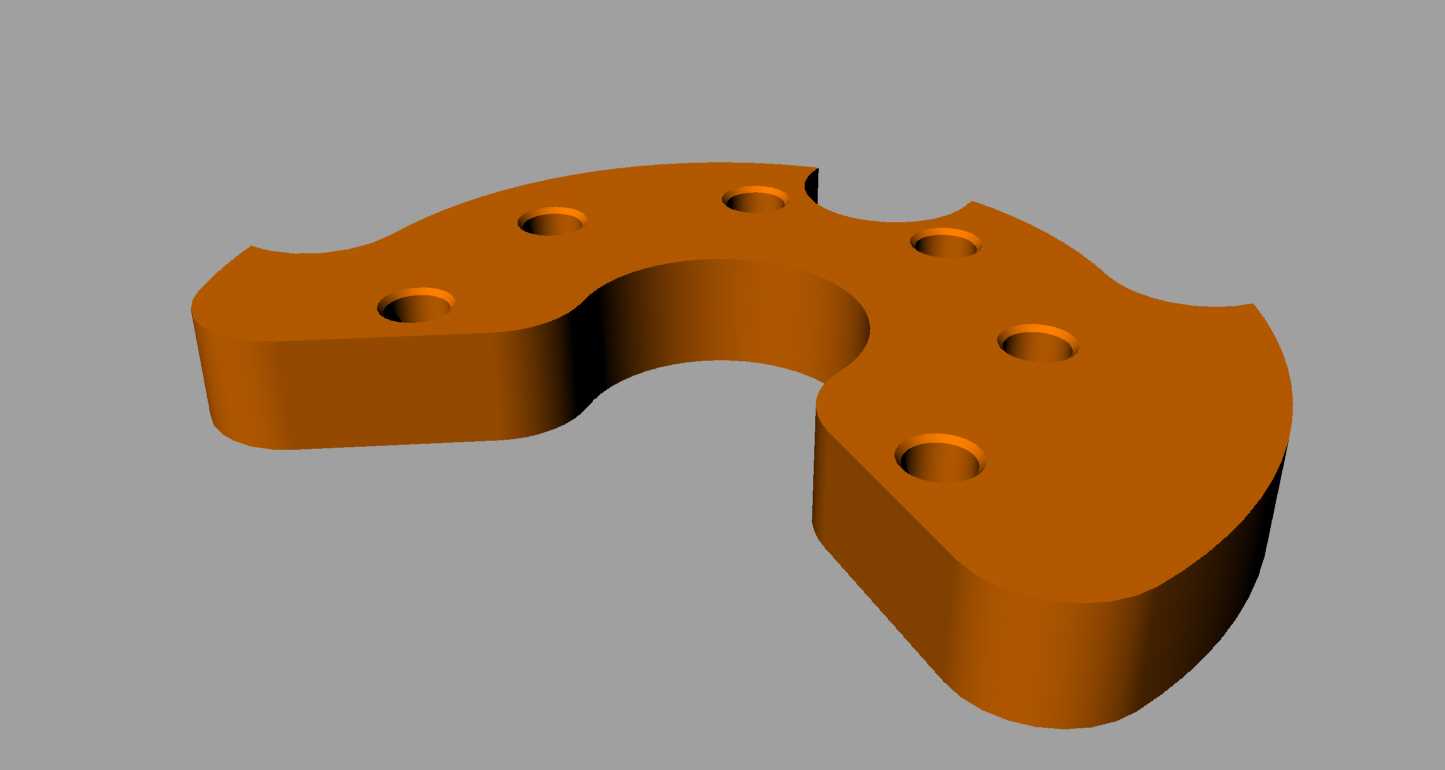

  这类枢轴止动构件常应用在需要对枢轴类转动部件进行周向限位、角度锁止的机械场景中,比如工程机械的铰接点位、自动化设备的转动关节、输送线的翻转机构限位处,核心作用是在枢轴转动到设定角度后提供刚性止挡,避免部件超程转动引发设备碰撞、定位失效等问题。从结构设计来看,整体采用分体式抱合的弧形基体结构,中间的内圆弧面是与枢轴外圆配合的安装面,加工时需要保证圆弧面的粗糙度与圆度公差,避免装配后出现配合间隙过大导致的止动晃动,或是过盈量过大造成装配卡滞、枢轴转动受阻的问题。基体上均匀分布的六个沉头安装孔,是用来穿设紧固螺栓的,沉孔设计可以让螺栓头完全埋入构件基体内部,不会突出零件表面干涉周边其他部件的运动轨迹,孔位的位置度公差需要严格控制,

  保证装配时螺栓能顺利穿入配对法兰或是安装基座的对应螺纹孔,不会出现孔位错位强行锁附导致的零件变形。零件两端的异形轮廓是根据实际安装空间的边界做的适配设计,在保证止动部位结构强度的前提下,切除了非受力区域的多余材料,既可以降低零件自身重量,也能避让周边的管线、相邻运动构件,避免设备运行过程中出现剐蹭。设计时首先要确认适配枢轴的直径尺寸,以此确定中间内圆弧的加工尺寸,再根据需要承受的止动冲击力计算基体的厚度,保证在频繁止动冲击下零件不会出现变形、断裂,安装孔的数量和排布是根据安装面的大小、螺栓的规格确定的,六个孔沿基体轮廓均匀排布,能让锁附力均匀分布在整个配合面上,避免局部应力集中导致的配合面翘起、止动精度下降。

  这类零件一般采用中碳钢加工后做表面氧化处理,或是采用合金钢淬火提升表面硬度,应对长期止动碰撞带来的磨损,安装时需要将内圆弧面完全贴合枢轴表面,再按对角顺序逐步拧紧螺栓,保证抱合力均匀,不会出现单侧受力偏载的情况。在实际设备维护中,这类止动块属于易损耗的限位部件,需要定期检查沉孔位置是否出现裂纹、内圆弧面是否有磨损凹陷,一旦出现磨损超差就要及时更换,避免止动失效引发设备故障。
