开合式电流互感器工业传感部件结构

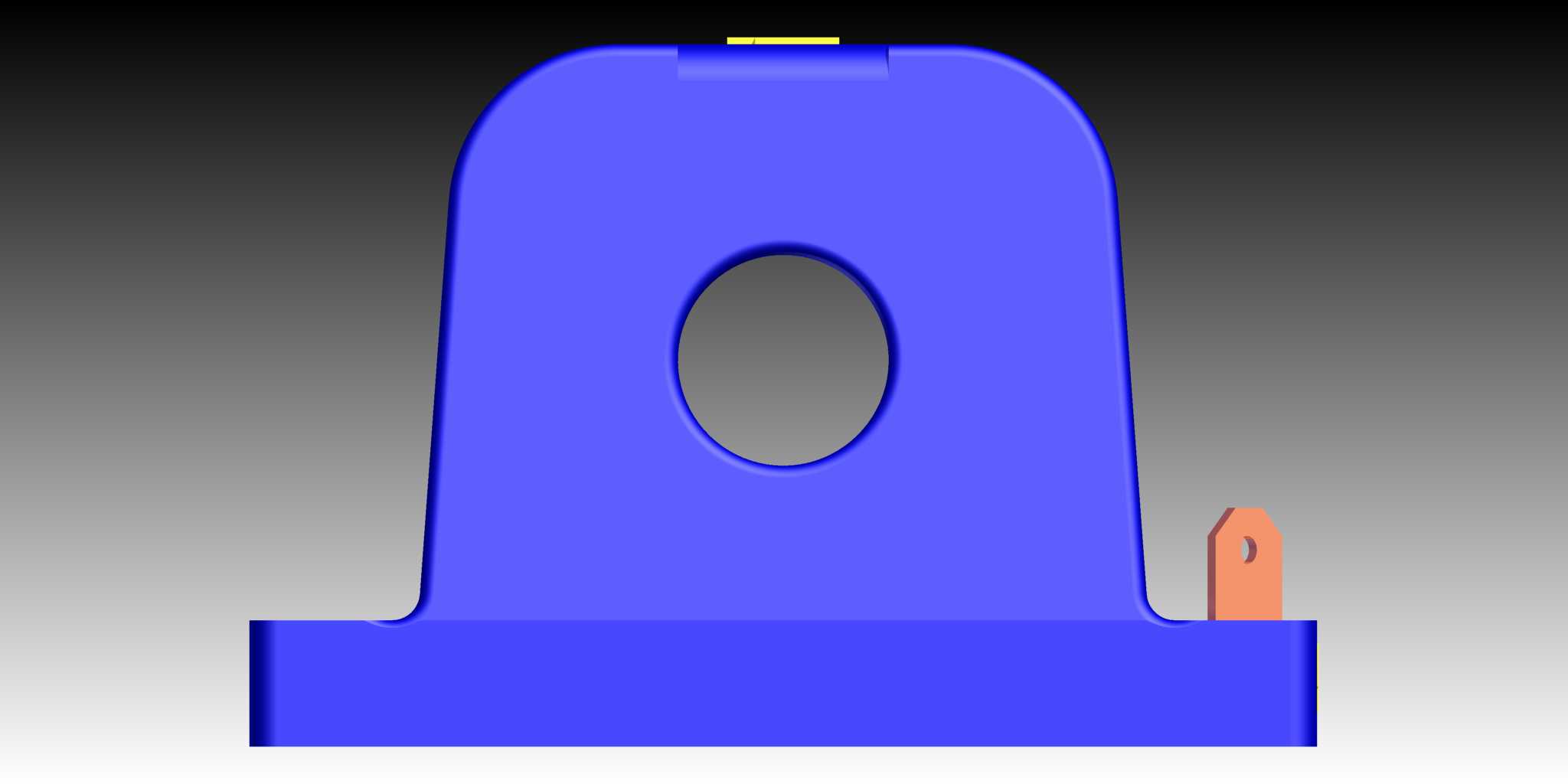

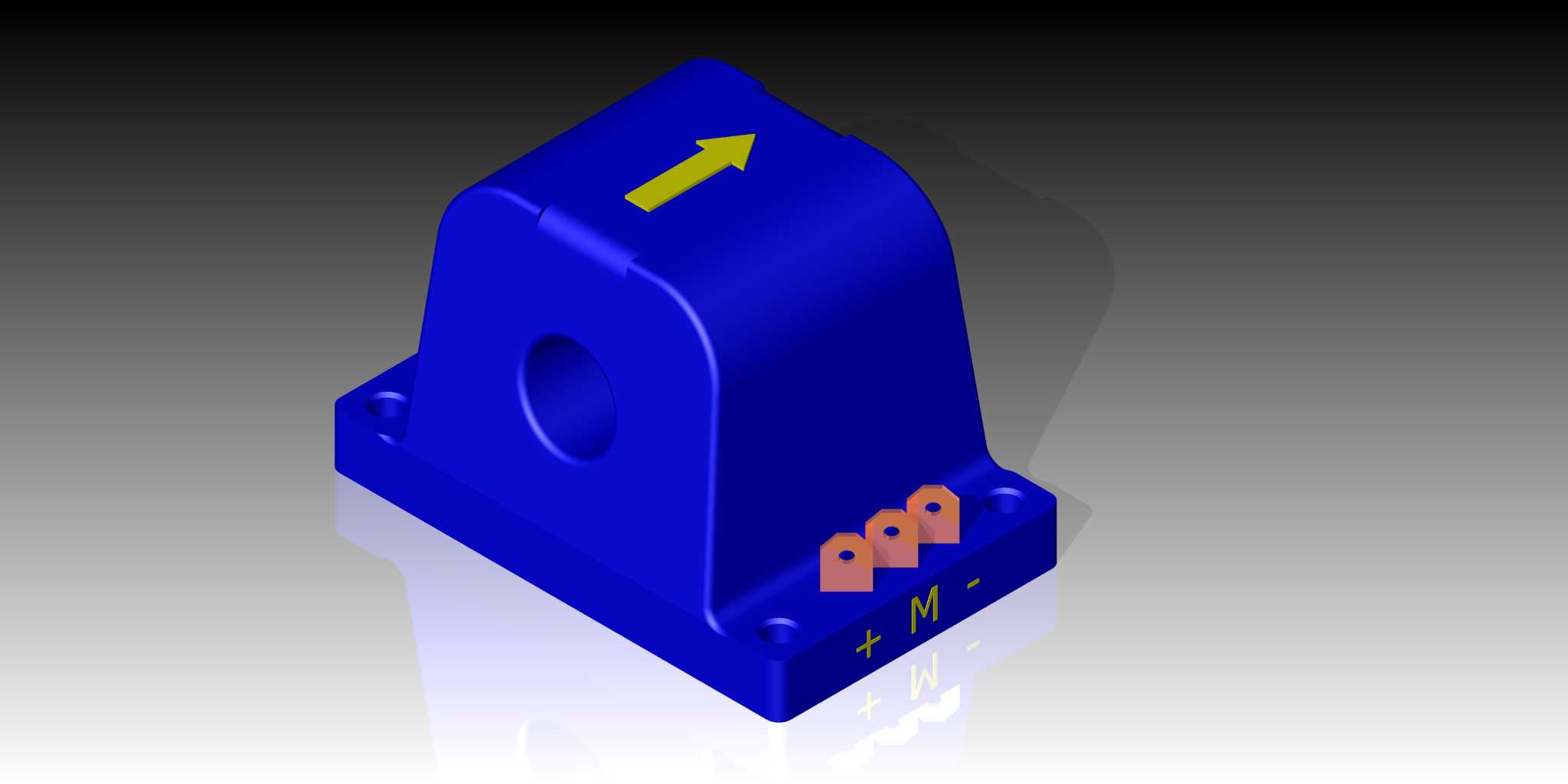

　　这款开合式电流传感部件主要应用于低压配电系统的电流检测、回路过载保护以及电能计量场景，在既有线路改造项目中优势尤为突出，无需拆解主回路线缆即可完成安装，大幅降低现场施工的断电时长与作业难度，常见于工业厂房配电改造、老旧设备电流监测加装、楼宇配电回路巡检等工况。部件主体采用阻燃绝缘工程塑料外壳，整体为立式安装结构，底部带法兰式安装底座，底座上预留四个对称分布的固定安装孔，可直接通过螺栓固定在电控柜安装梁或者设备安装板上，安装时需保证中心穿孔与被测线缆保持同轴，避免因偏心带来的测量误差，中心穿孔直径适配常规100A及以下载流量的铜芯线缆，安装边界需预留至少15mm的周边操作空间，方便开合结构的扣合与接线操作。

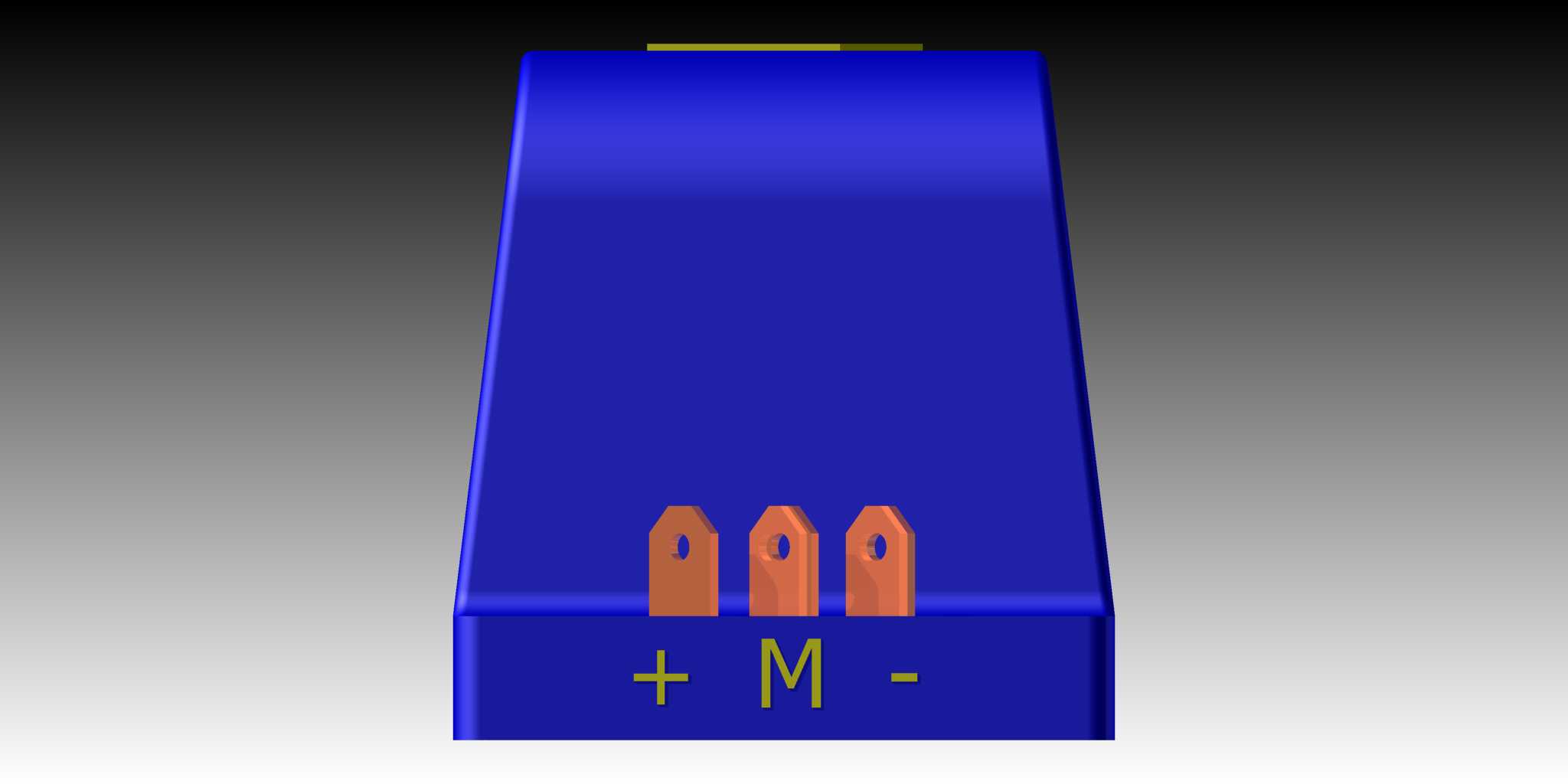

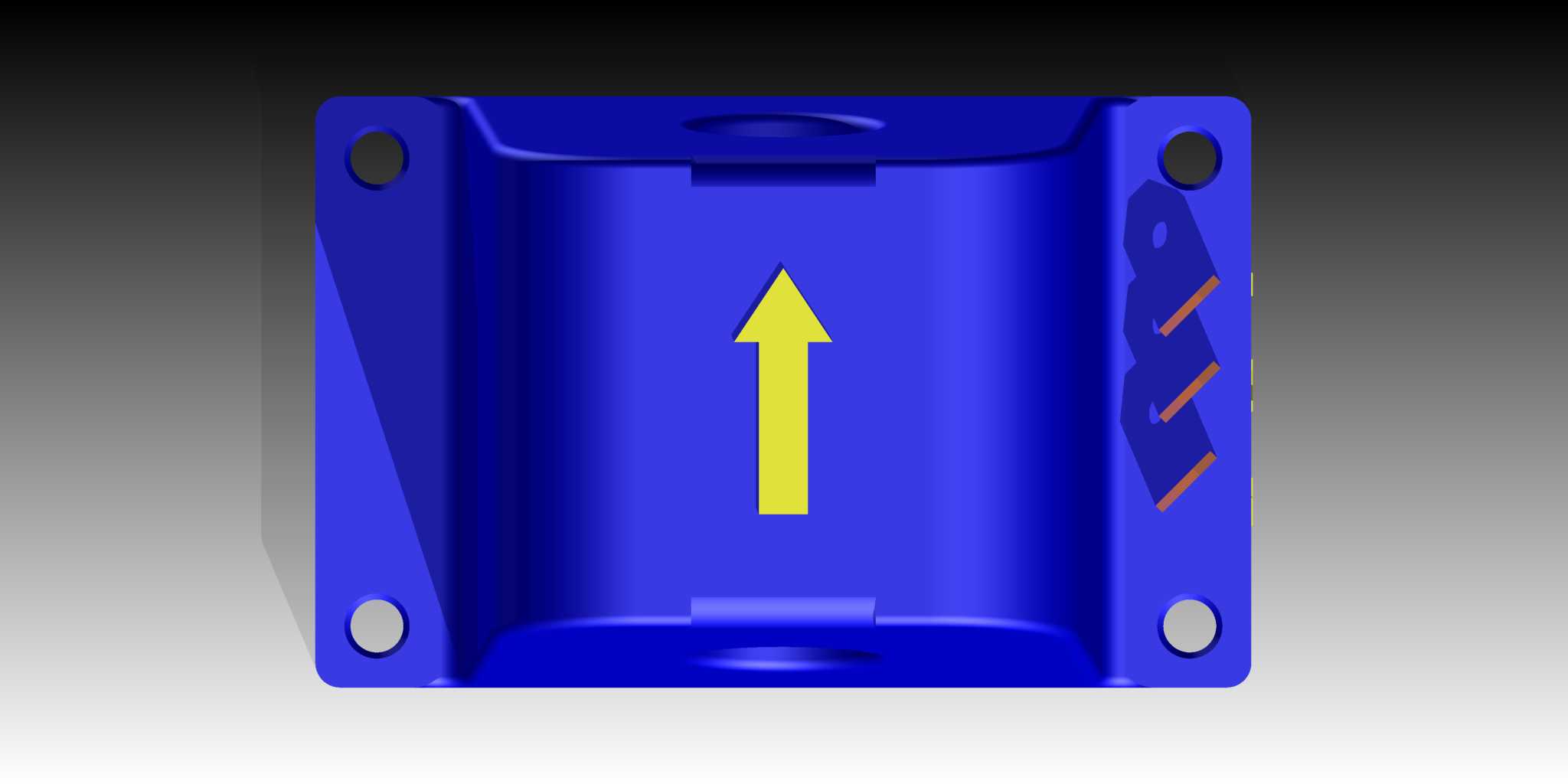

　　正面的三个接线端子分别对应信号输出的正极、测量端与负极，端子旁做了清晰的极性标识，接线时需严格对应采集设备的输入端口，避免极性接反导致信号输出异常。顶部的箭头标识明确规定了被测电流的穿入方向，安装时需保证线缆电流方向与箭头指向一致，才能保证测量精度符合设计要求。设计阶段充分考虑了现场安装的容错性，开合结构的铰接处做了定位卡扣设计，扣合后可自动对齐磁路，无需额外调整磁芯间隙，外壳的加强筋结构分布在受力集中的铰接位置与底座连接处，可承受常规安装时的拧紧力矩，不会出现壳体开裂的情况。外壳表面做了哑光防滑处理，日常巡检时可直接擦拭表面积尘，不会留下明显划痕，整体结构无外露金属部件，绝缘防护等级满足配电设备的常规安全要求，可直接安装在无额外防护的电控柜内部，适配大部分工业现场的使用环境。
