导轨式安装隔离信号调理模块结构设计

　　这款导轨安装式信号调理模块的结构设计，完全围绕工业现场电气柜内的密集安装场景展开，日常多用于工业自动化控制系统里的模拟量信号隔离传输场景，解决不同设备间信号共地干扰、电压幅值不匹配的问题，把现场侧的传感器输入信号做电气隔离后，输出匹配PLC、采集卡量程的标准信号，避免现场强电串入损坏后端采集设备，同时抑制工业现场的电磁脉冲、共模干扰对信号传输精度的影响。

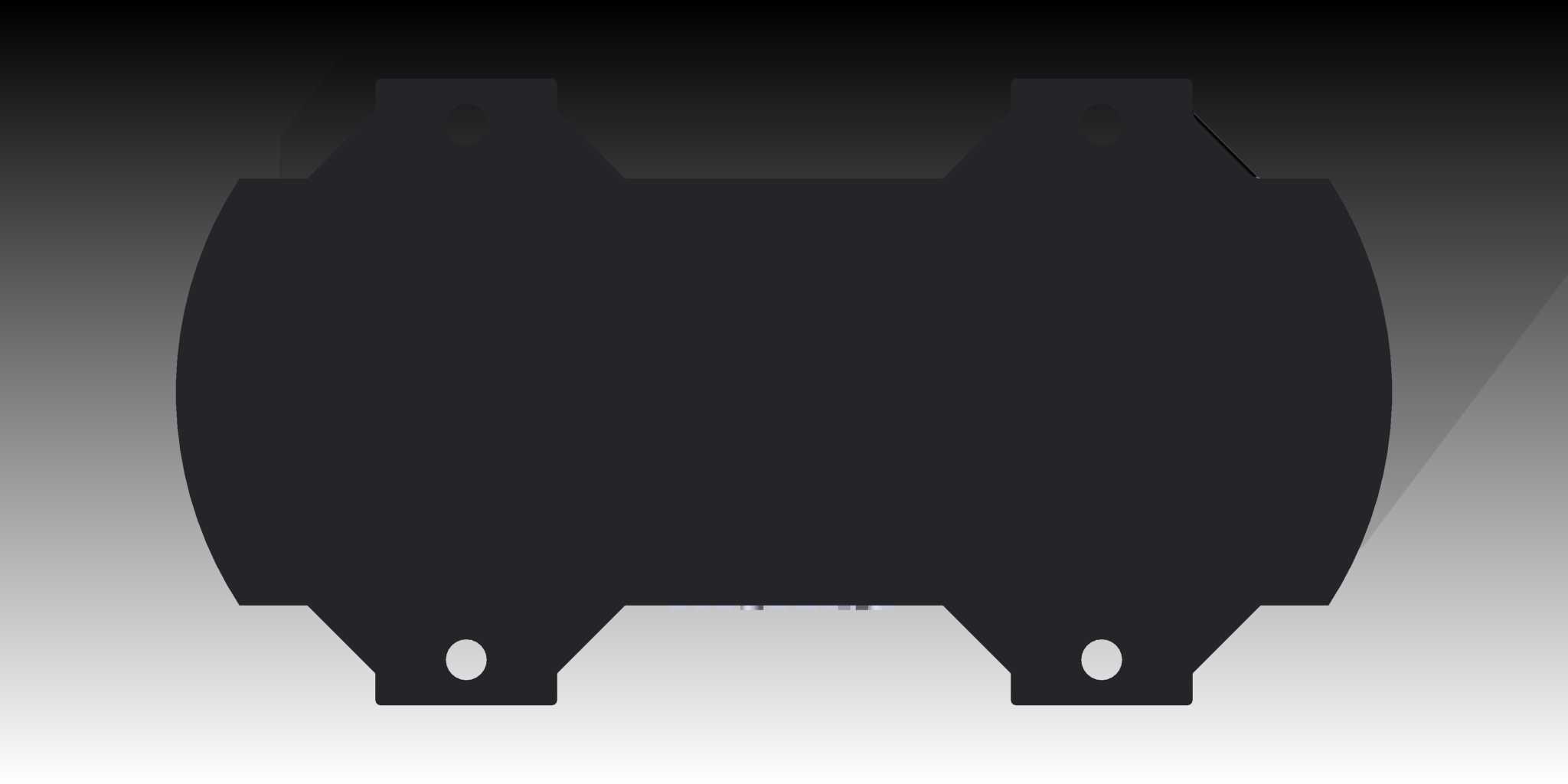

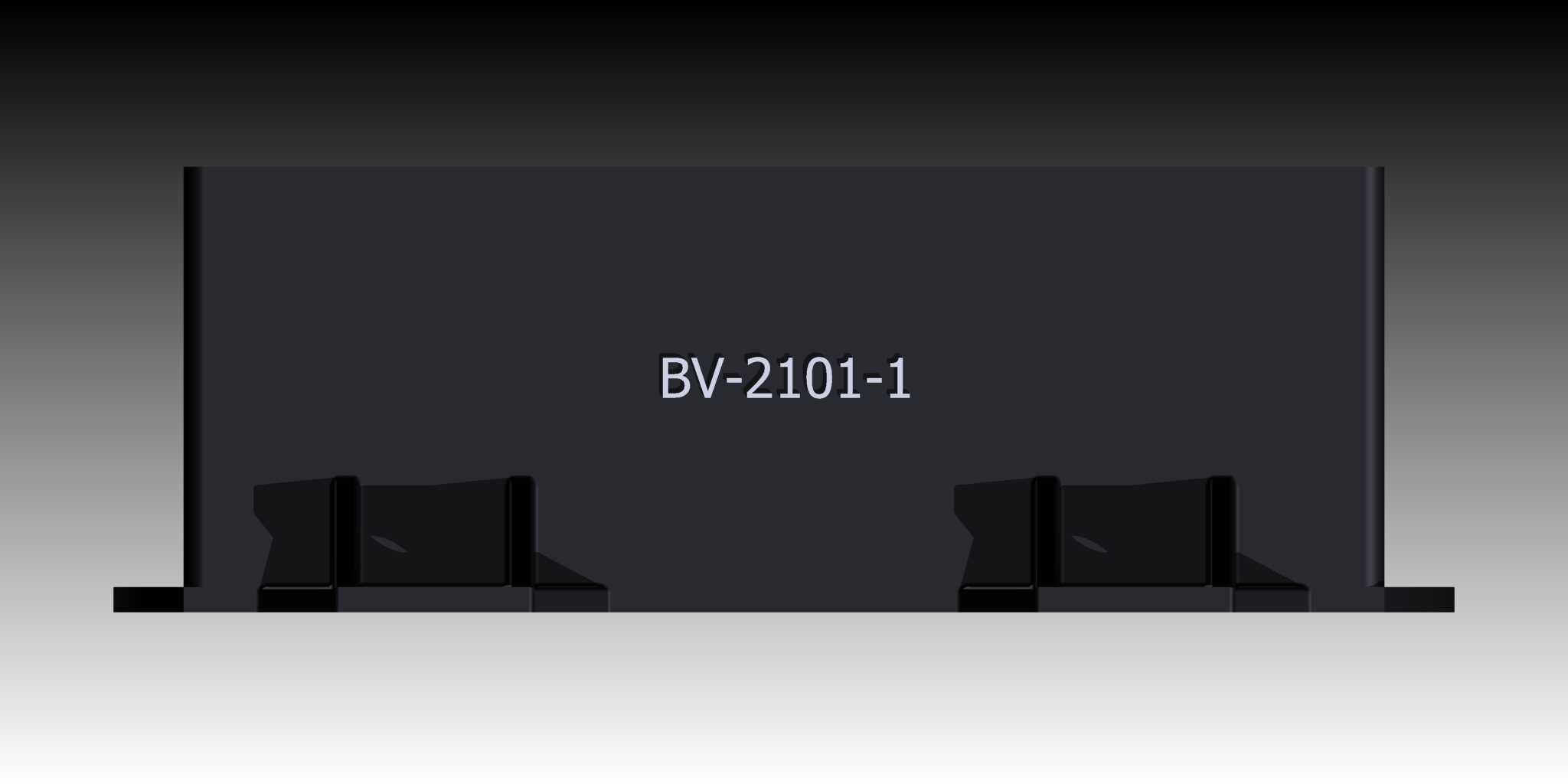

　　从结构设计思路来看，外壳采用分体式卡扣拼接结构，下半部分壳体预留标准DIN导轨安装卡扣位，卡扣做了弹性让位设计，安装时只需对准导轨上沿按压即可卡入，拆卸时用一字螺丝刀撬动卡扣锁舌就能快速取下，无需额外紧固件，适配电气柜内常用的35mm标准导轨，安装后模块底部与导轨贴合面做了防滑筋设计，避免柜内走线拉扯时模块出现移位。外壳整体做了半包围防护结构，上半部分为黑色阻燃PC材质，下半部分为灰色耐冲击ABS材质，两种材质拼接处做了止口错位结构，既可以提升壳体拼接的密封性，阻挡现场粉尘进入内部电路板，也能增强壳体整体的抗形变能力，在柜内出现意外挤压时不会直接开裂损坏内部电路。

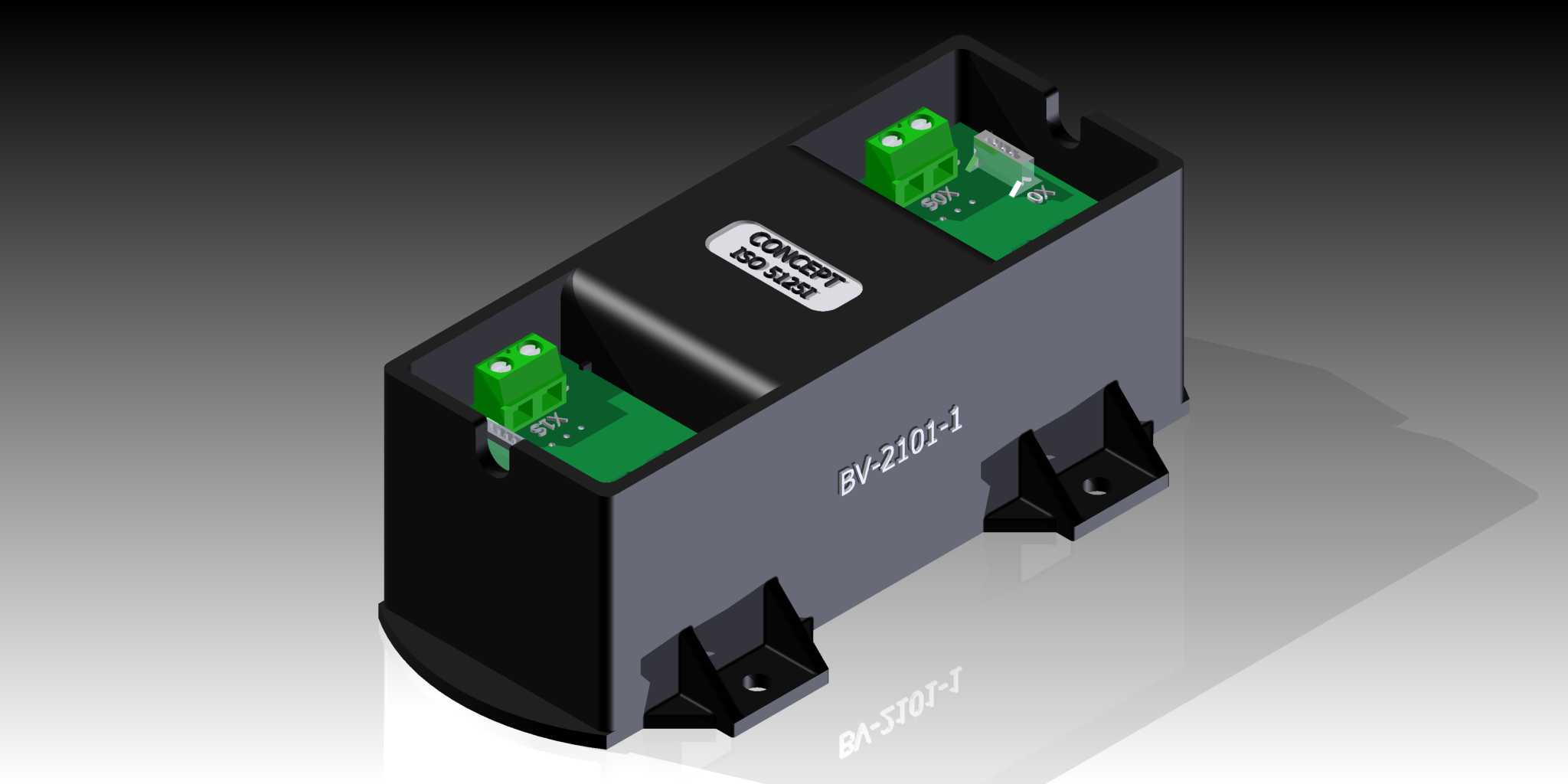

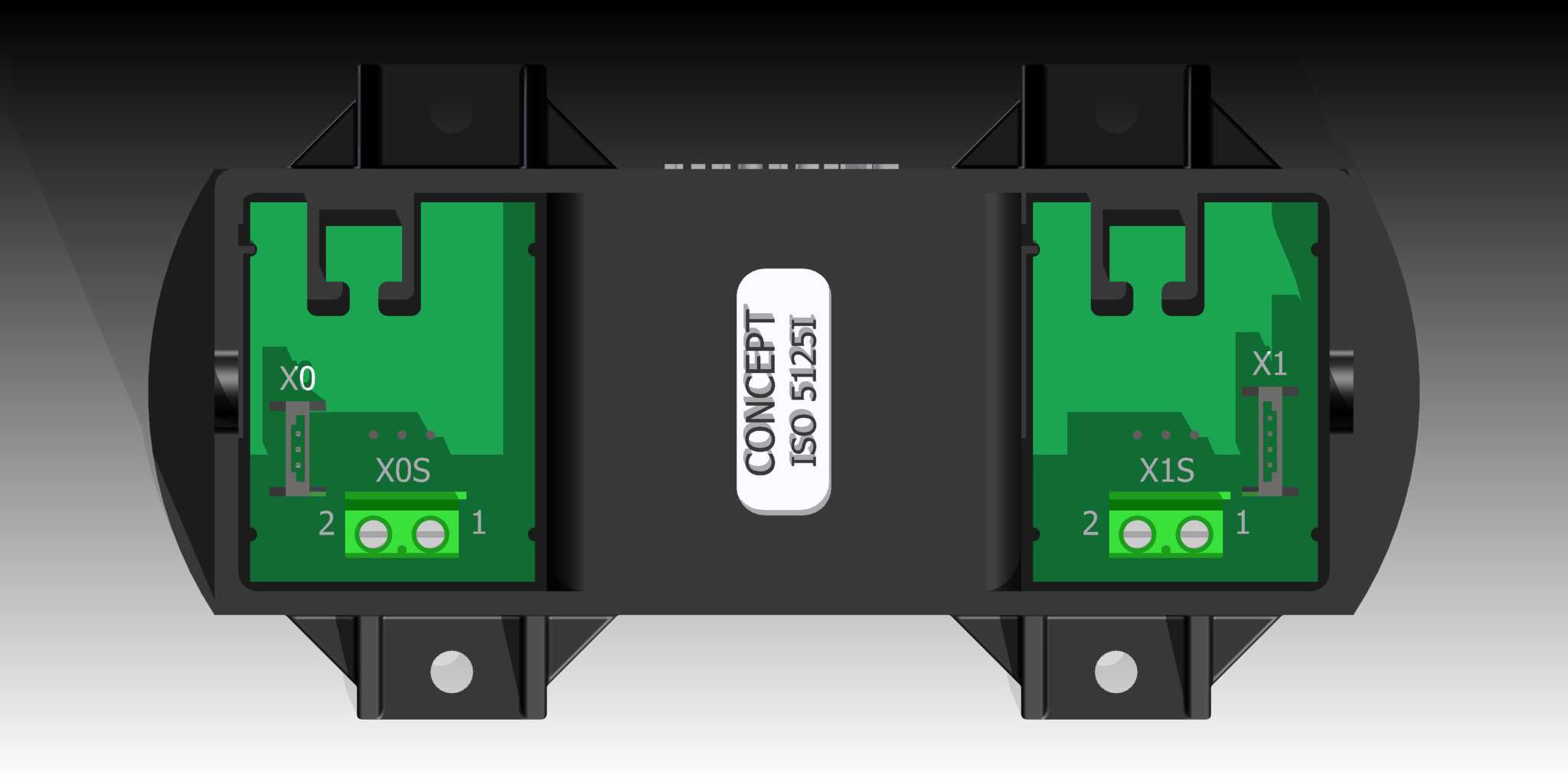

　　模块两端的绿色接线端子采用插拔式设计，端子间距为5.08mm，适配工业现场常用的0.5-2.5平方毫米多股硬线或压接冷压端子的软线，端子螺丝做了防脱落设计，拧到最高位置也不会从端子座上掉落，避免现场接线时螺丝掉落进电气柜引发短路隐患。端子旁的壳体表面做了激光雕刻的位号标识，分别对应电源输入、信号输入、信号输出的引脚定义，即使长期在高温环境下工作标识也不会出现磨损脱落，方便现场运维人员排查接线。

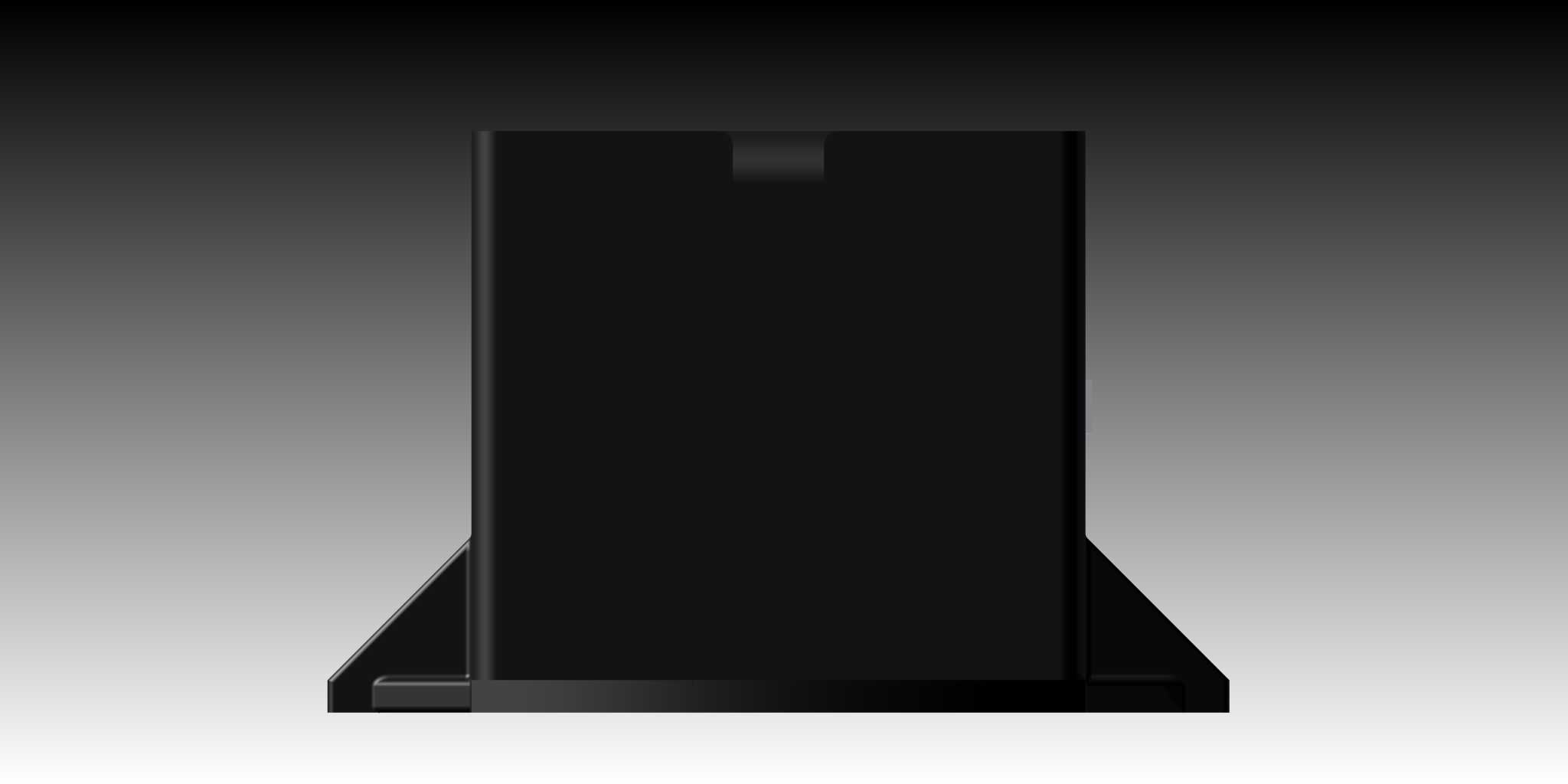

　　从安装边界尺寸来看，模块整体宽度仅为22.5mm，属于标准的1.5倍模数宽度，在电气柜内密集排布时相邻模块之间不会出现干涉，模块深度方向从导轨安装面到前端端子表面的距离为80mm，适配深度100mm以上的各类小型电气柜、壁挂式控制箱，不会出现柜门关不上的问题。模块顶部预留了状态指示灯的透光位，内部电路板通过定位柱直接卡接在壳体内部的卡槽里，无需打螺丝固定，装配时直接将焊好元件的PCB顺着卡槽推入即可，定位柱同时起到绝缘隔离作用，避免PCB上的焊点接触外壳引发短路。壳体侧面做了多道横向散热筋，既可以提升壳体的结构强度，也能增大模块的散热面积，让内部电路工作时产生的热量更快传导到外部环境，保证模块在-20到60摄氏度的工业环境温度下可以长期稳定工作，不会因为积热出现参数漂移。
