直插式DC-DC电源模块封装结构

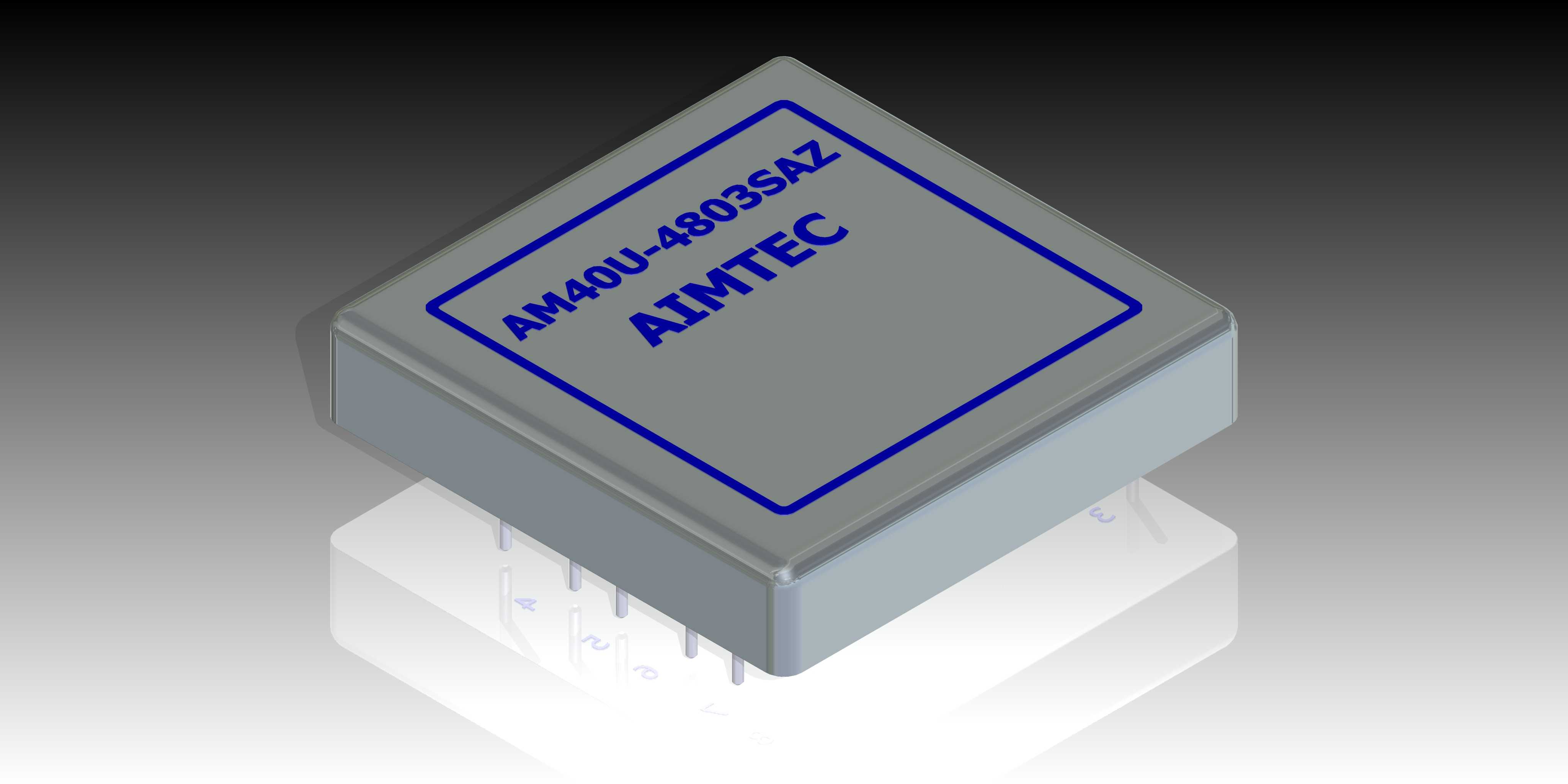

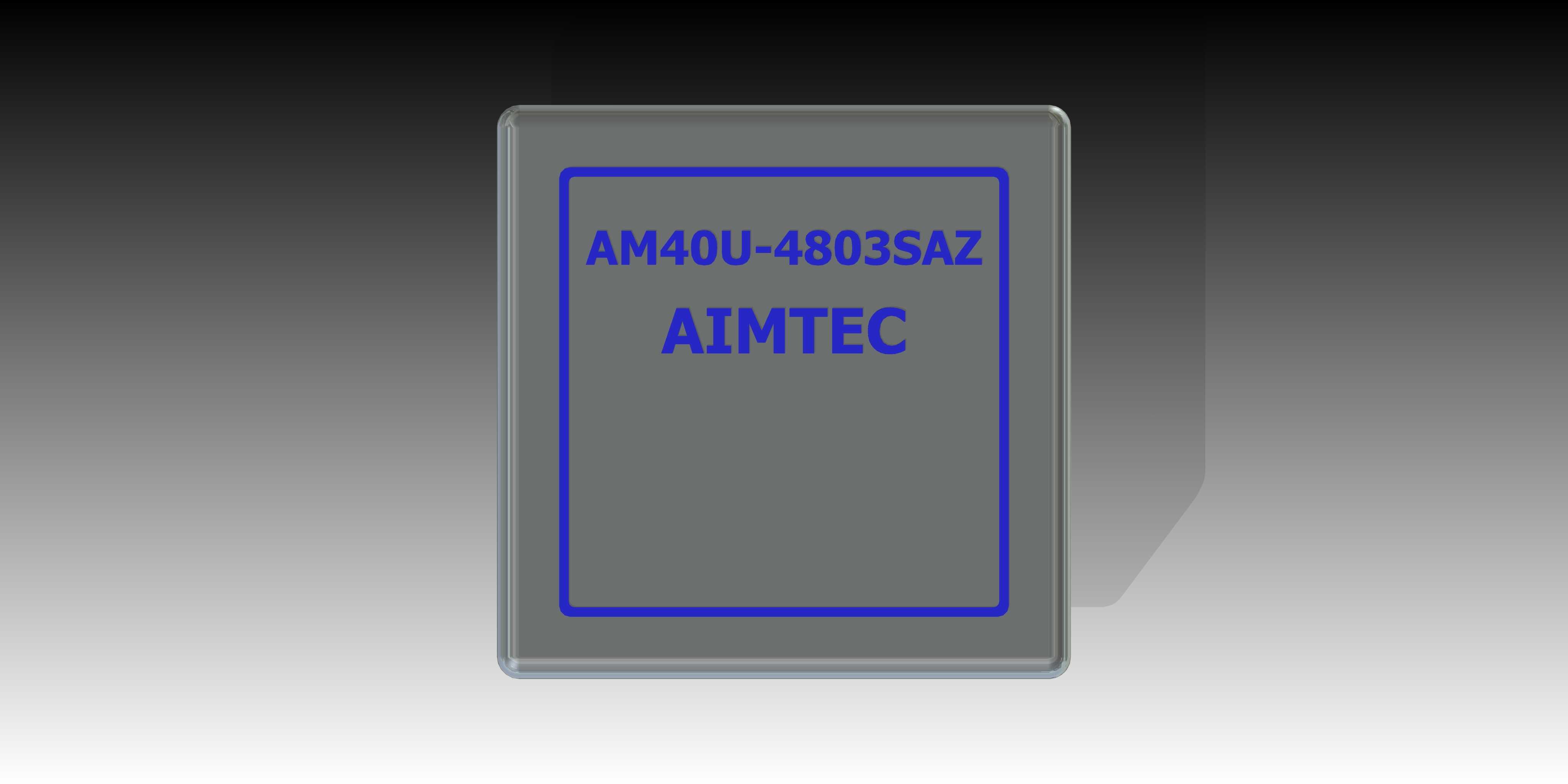

　　在工业控制板卡、车载电子装置、通讯终端设备的供电回路设计中，这类隔离型电源转换模块是板级供电方案里的常用核心器件，主要承担不同电压等级直流电源的隔离转换功能，可在输入侧电压存在波动、负载侧出现瞬态电流冲击的工况下，持续输出稳定的直流电压，同时实现输入输出侧的电气隔离，阻断回路间的共模干扰传递，避免后级精密采样、控制芯片受到电源侧杂波影响。从结构设计来看，该模块采用金属屏蔽外壳封装，外壳表面做哑光导电氧化处理，既可以提升外壳的抗锈蚀能力，也能形成连续的电磁屏蔽层，降低模块自身开关工作时产生的电磁辐射向外泄露，同时阻挡外界空间电磁干扰侵入模块内部的功率变换电路。外壳顶面采用激光蚀刻工艺标注型号与品牌标识，标识耐磨不易脱落，方便生产组装、

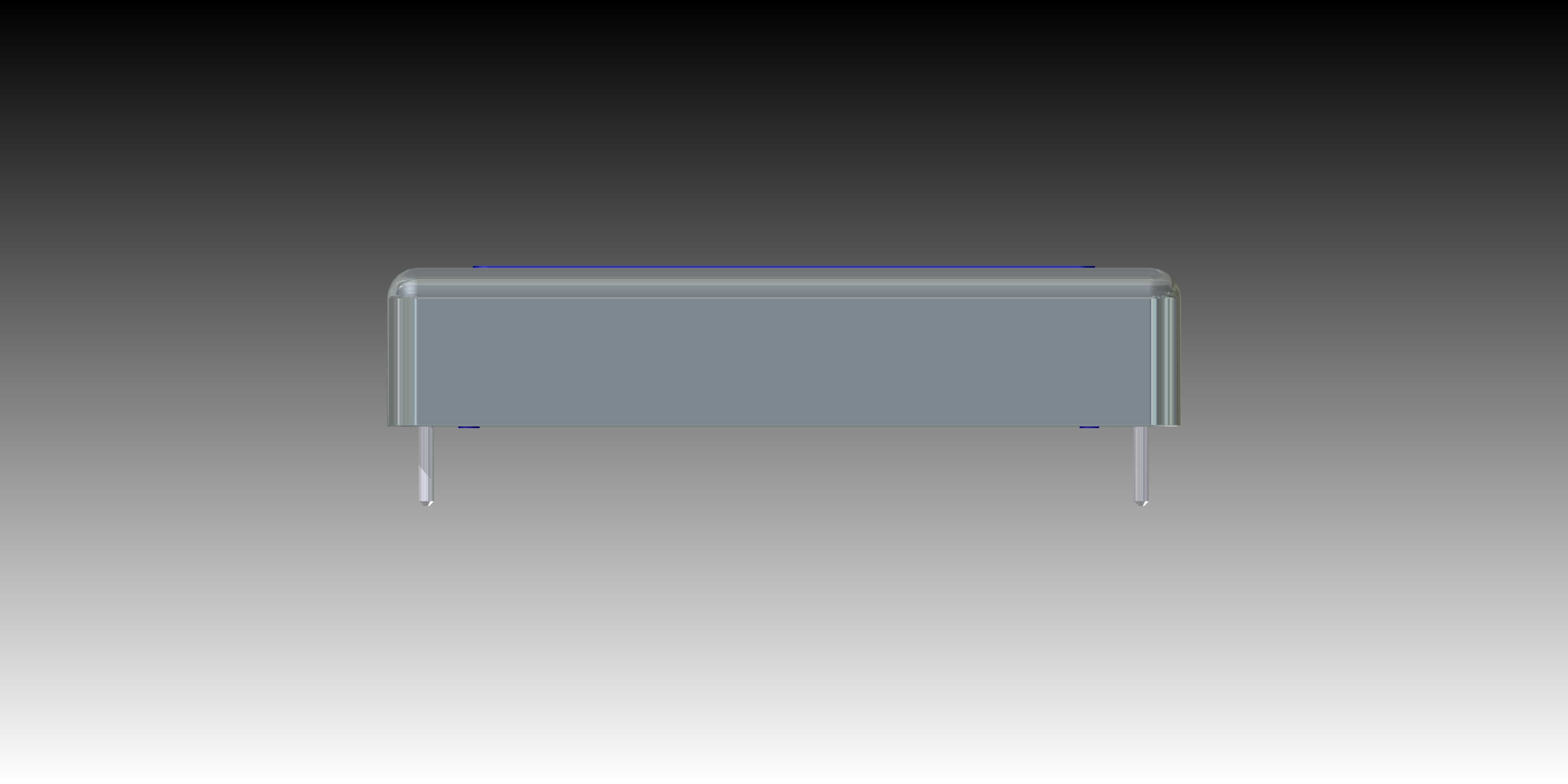

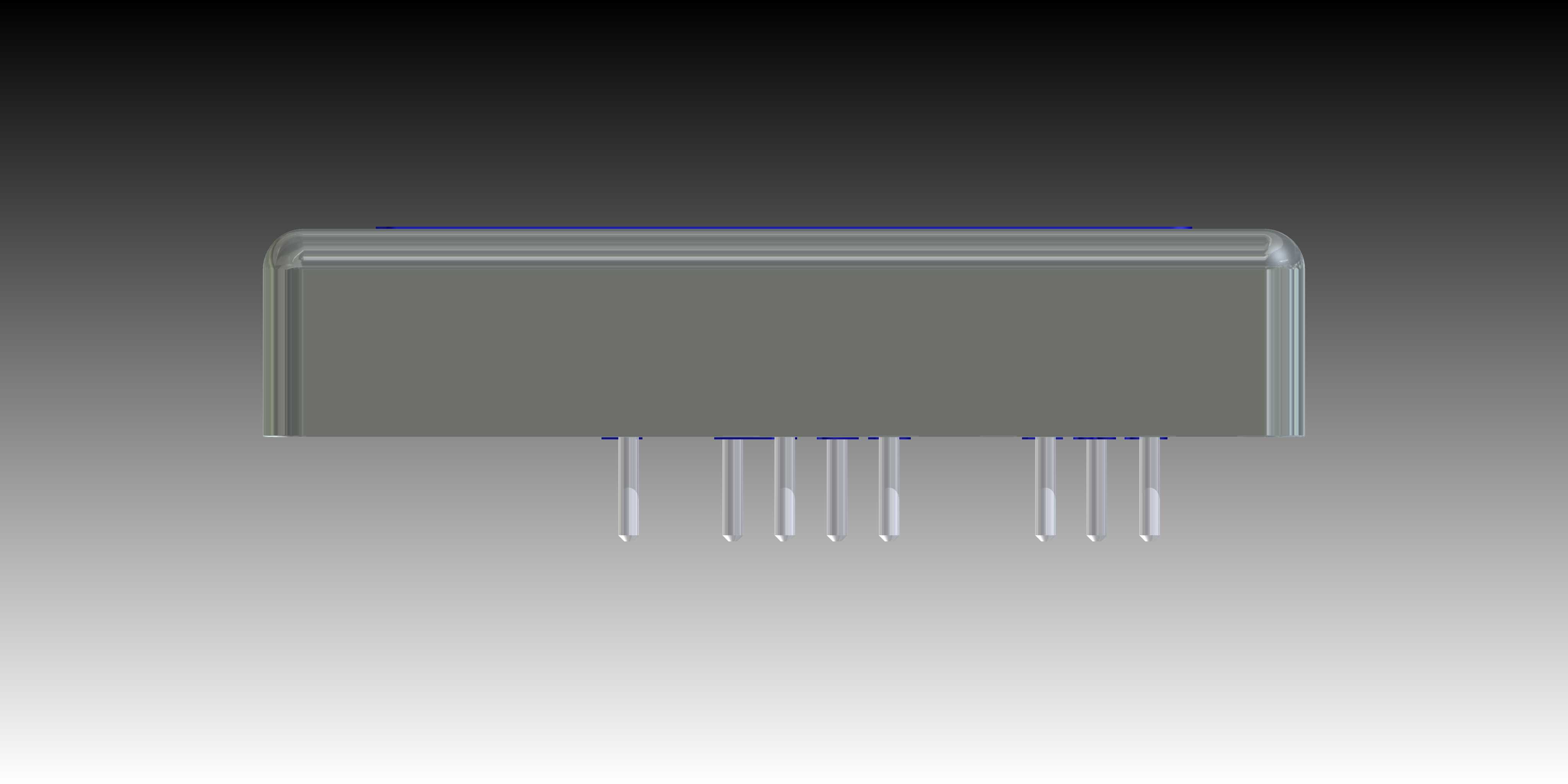

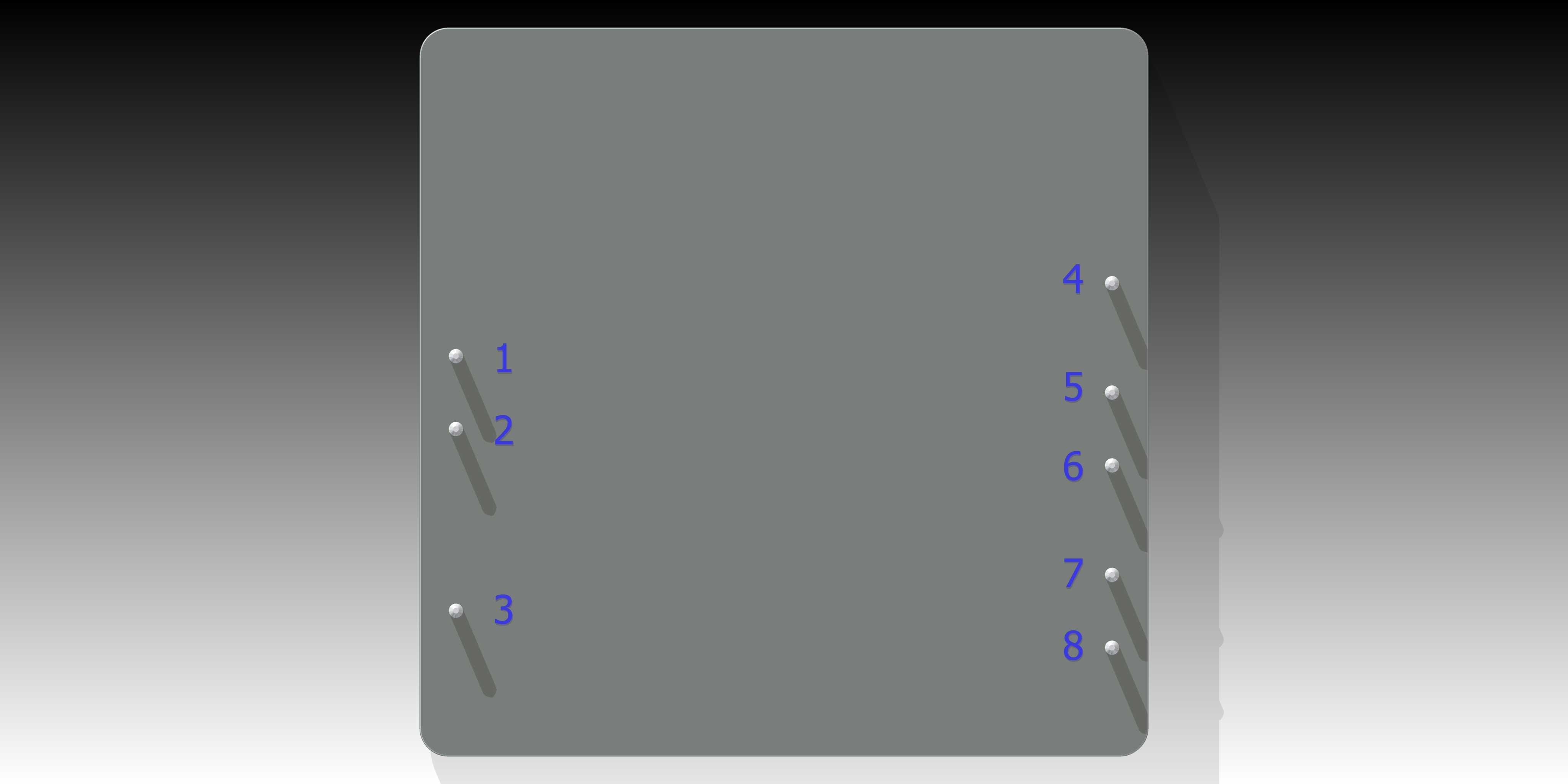

　　售后检修过程中的器件识别，避免错料问题发生。模块底部采用直插式引脚排布，引脚采用镀锡铜质基材，具备良好的可焊性与结构强度，引脚间距按照行业通用标准设计，可直接匹配对应规格的PCB焊盘布局，既支持波峰焊批量生产组装，也可在样机调试阶段采用手工焊接，适配不同阶段的研发生产需求。在安装边界设计上，模块整体为方正立方体结构，外壳边缘做小圆弧过渡处理，不存在尖锐棱角，可避免组装过程中划伤操作人员、刮损相邻线材绝缘层；模块的外形尺寸经过紧凑化优化，在满足内部功率器件、磁性元件排布与绝缘安全间距要求的前提下，尽可能压缩占用的板卡安装空间，适配高密度板卡的布局需求。设计建模过程中，需要重点把控引脚的伸出长度、引脚直径与焊盘的匹配公差，

　　外壳与内部灌封层的装配间隙，同时要预留出模块焊接后在PCB表面的安全高度，避免与上方的结构件、散热片产生装配干涉；外壳的屏蔽结构与引脚的绝缘距离也需要符合安规设计要求，确保在额定工作电压下不会出现击穿、爬电等安全隐患。这类模块常被布置在板卡的电源输入端口附近，建模时需要同步考虑周边滤波电容、保险丝、防反接器件的布局空间，确保整个电源输入回路的走线长度最短，降低线路阻抗带来的压降损耗与干扰耦合。
