RQ-50B开关电源结构三维设计

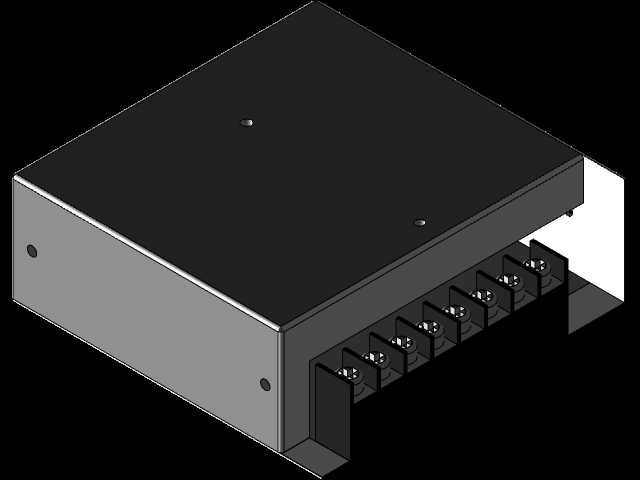

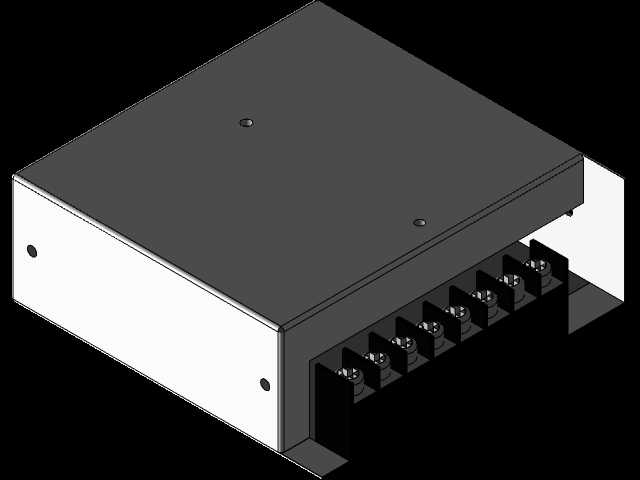

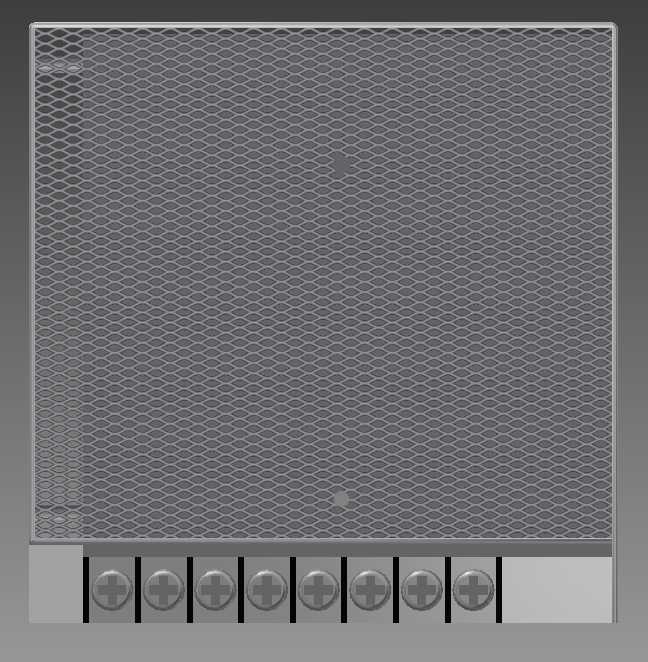

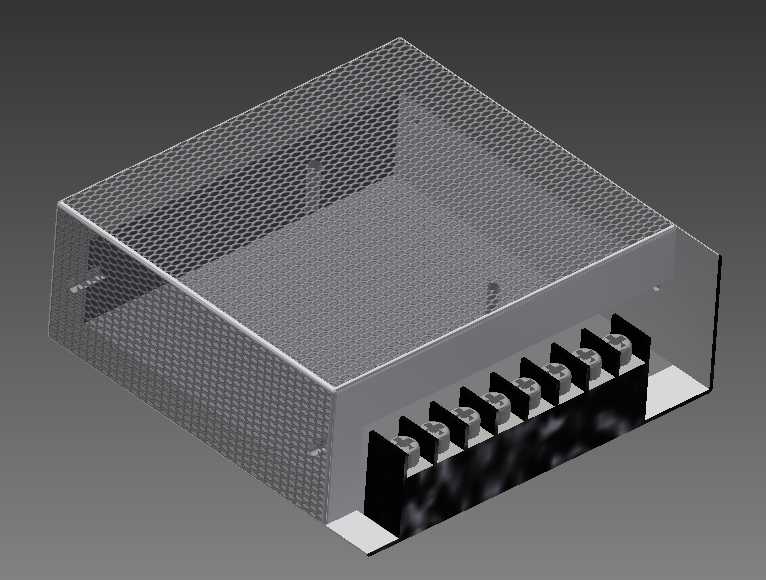

　　这款RQ-50B供电单元的三维结构设计，完全围绕工业现场低压直流供电的实际需求展开，在做结构建模时首先要考虑的就是工业控制柜内的安装适配性，这类小功率电源通常会被安装在DIN导轨或者控制柜侧板上，所以外壳的安装孔位、整体外廓尺寸都严格匹配常规电控柜的安装预留空间，不会出现和柜内其他元件干涉的问题。从功能特性来看，这款电源支持220V交流输入，可输出±12V以及5V直流电压，能够同时给工控板、传感器、小型执行机构等不同电压需求的元件供电，在小型自动化设备、实验测试台、嵌入式工控装置里都有很广的适用场景，不用再单独搭配多路供电模块，能有效节省柜内的安装空间。设计过程中，外壳采用了网孔式的金属罩结构，这部分的建模特意还原了网孔的排布密度，

　　既可以保证内部功率元件工作时的散热通风，避免长时间负载下热量堆积影响元件寿命，又能起到电磁屏蔽的作用，减少外界电磁干扰对电源输出稳定性的影响，同时金属外壳也能提供足够的机械防护，防止安装、运维过程中异物触碰内部带电部分。接线端的排布是设计时重点考量的部分，端子统一布置在电源的单侧，每个接线位都预留了足够的接线操作空间，运维人员接拆线时不用额外调整周边元件的位置，端子的间距也符合电气安全间隙要求，避免不同电位接线之间出现爬电风险。外壳的折边、固定卡扣结构都做了细节还原，装配时可以通过卡扣快速定位外壳和内部底座的位置，再用侧边的固定螺丝完成锁紧，整个装配流程不需要复杂的工装，生产组装的效率更高。在安装边界的处理上，

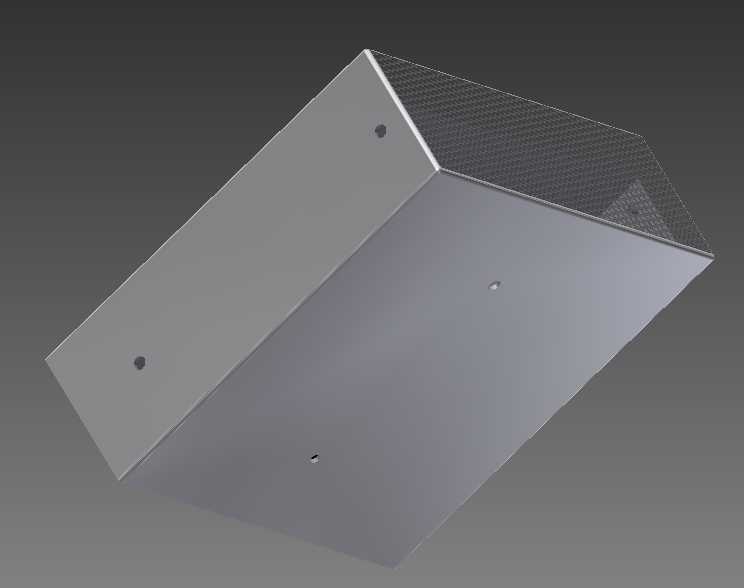

　　电源底部的安装支脚做了外翻的平面设计，不管是螺丝固定安装还是搭配导轨卡扣安装，都能保证和安装面的贴合度，不会出现安装后歪斜的情况，外壳的边角都做了小圆弧过渡，避免安装过程中划伤操作人员或者划破线缆绝缘层。做这款模型的结构还原时，每一处的尺寸公差都按照工业电气元件的常规加工精度来设定，网孔的冲压工艺、端子座的注塑结构、金属外壳的折弯余量都在建模时做了对应体现，完全可以直接用来做装配干涉校验、柜内布局模拟，也能作为同类小功率供电模块结构设计的参考样本，帮助结构工程师快速完成电控系统的布局设计，减少重复建模的工作量。
